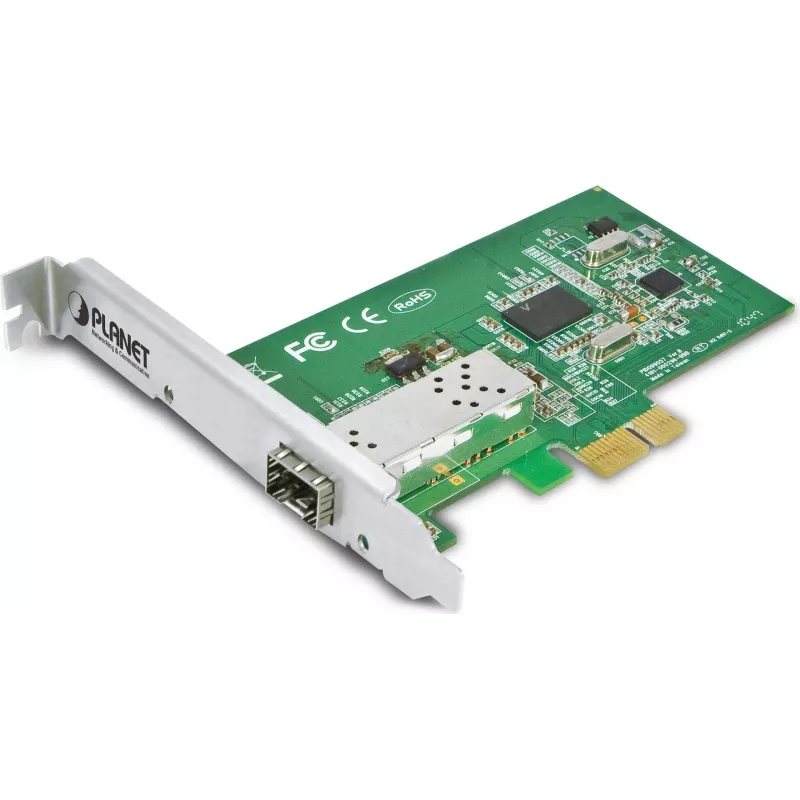

Low-Profile-Blende PLANET ENW-9701 Intern Fiber

Die PLANET Low-Profile-Blende ENW-9701 Intern Fiber ist ein PCI Express Glasfaser-Ethernet-Adapter, der bis zu 1000Base-X Performance für Server- und Workstation-Umgebungen liefert. Er bietet bis zu 2000 Mbps Vollduplex-Durchsatz, einen kleinen Formfaktor, geeignet für Low-Profile-Systeme, und geringen Stromverbrauch. Der Adapter akzeptiert 1000Base-SX/LX SFP Transceiver, um Netzwerkstrecken von 550 Metern auf Multimode-Faser bis zu mehreren Kilometern auf Singlemode-Faser zu erweitern (Optionen abhängig vom installierten SFP-Modul).

Vorteile

Der ENW-9701 nutzt eine PCI Express Bus-Architektur, um eine höhere Bandbreite als ältere 32/64-Bit PCI-Karten zu bieten. Er unterstützt IEEE 802.1Q VLAN-Tagging, IEEE 802.3 Flusssteuerung und 9K Jumbo-Frame-Fähigkeit, um den Durchsatz zu optimieren und Paketverluste zu minimieren. Seine SFP-basierte Schnittstelle bietet flexible Entfernungs- und Transceiver-Auswahl, und die Low-Profile-Blende macht ihn kompatibel mit kompakten Gehäusen.

Geeignet für

• Hochleistungs-Server und Workstations, die Glasfaser-Uplinks benötigen
• Rechenzentrums-Trunking und Langstrecken-Glasfaserverbindungen
• Umgebungen mit Bedarf an VLAN-Segmentierung und hohem Durchsatz

Wichtige Spezifikationen

• Schnittstelle: PCI Express (Low Profile)
• Port: 1000Base-X über SFP (vom Benutzer installiertes SFP-Modul)
• Durchsatz: bis zu 2000 Mbps Vollduplex
• Jumbo Frame: bis zu 9K
• Standards: IEEE 802.3, IEEE 802.1Q, IEEE 802.3x Flusssteuerung
• Kompatibilität: Low-Profile-Systeme, standardmäßiger PCIe-Treiber erforderlich

Verwendung

Installieren Sie den ENW-9701 in einen verfügbaren PCI Express-Steckplatz in einem kompatiblen Low-Profile-Server oder einer Workstation. Setzen Sie einen geeigneten 1000Base-SX oder 1000Base-LX SFP-Transceiver entsprechend dem gewünschten Fasertyp und der Entfernung ein und schließen Sie dann die Glasfaserverkabelung an. Installieren Sie den entsprechenden standardmäßigen PCIe-Treiber für das Host-Betriebssystem, falls nicht bereits vorhanden. Konfigurieren Sie die Netzwerkeinstellungen wie Geschwindigkeit, Duplex, VLANs und Flusssteuerung über das Host-Betriebssystem oder Netzwerkmanagement-Tools.

Empfehlungen

Wählen Sie SFP-Transceiver, die zu Ihrem Fasertyp und der erforderlichen Verbindungsentfernung passen (Multimode für kurze Strecken bis zu 550 m; Singlemode-Module für Langstreckenverbindungen). Überprüfen Sie die Treiberverfügbarkeit für Ihr Server-Betriebssystem vor der Bereitstellung und nutzen Sie VLAN- und Flusssteuerungseinstellungen, um den Durchsatz in überlasteten Netzwerken zu optimieren.
