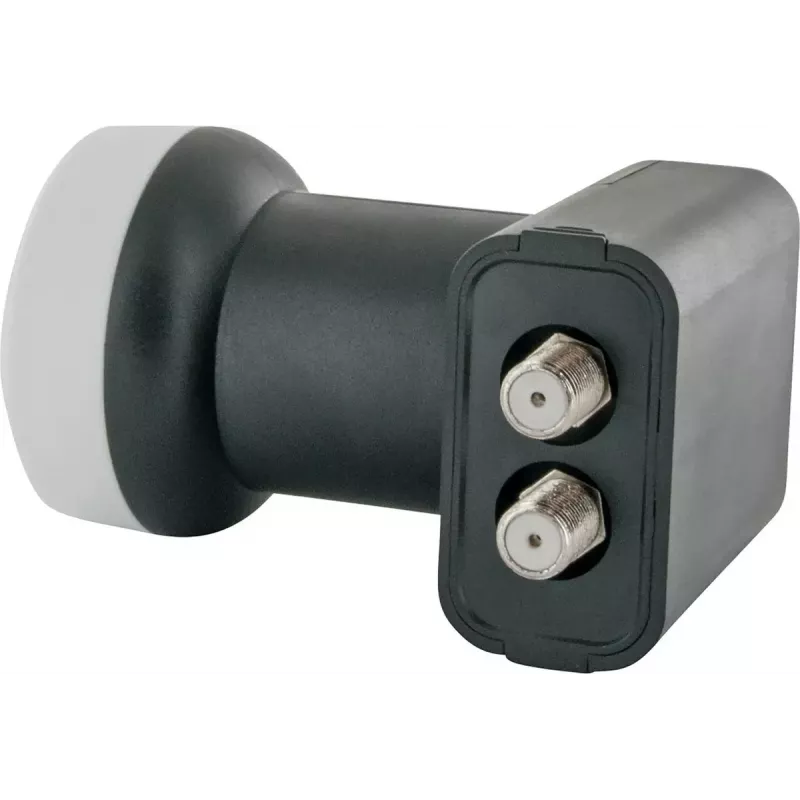

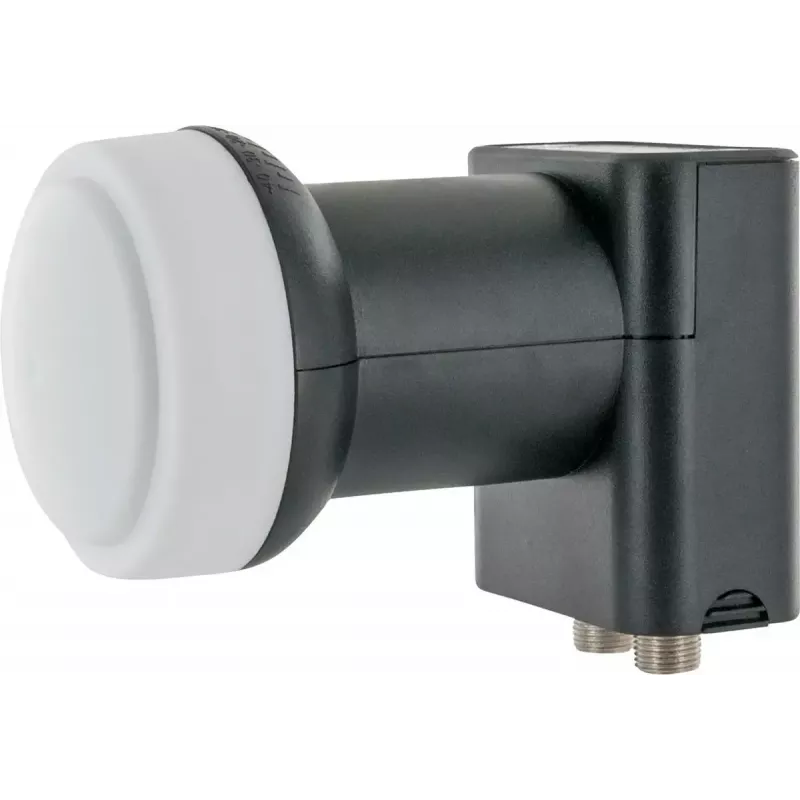

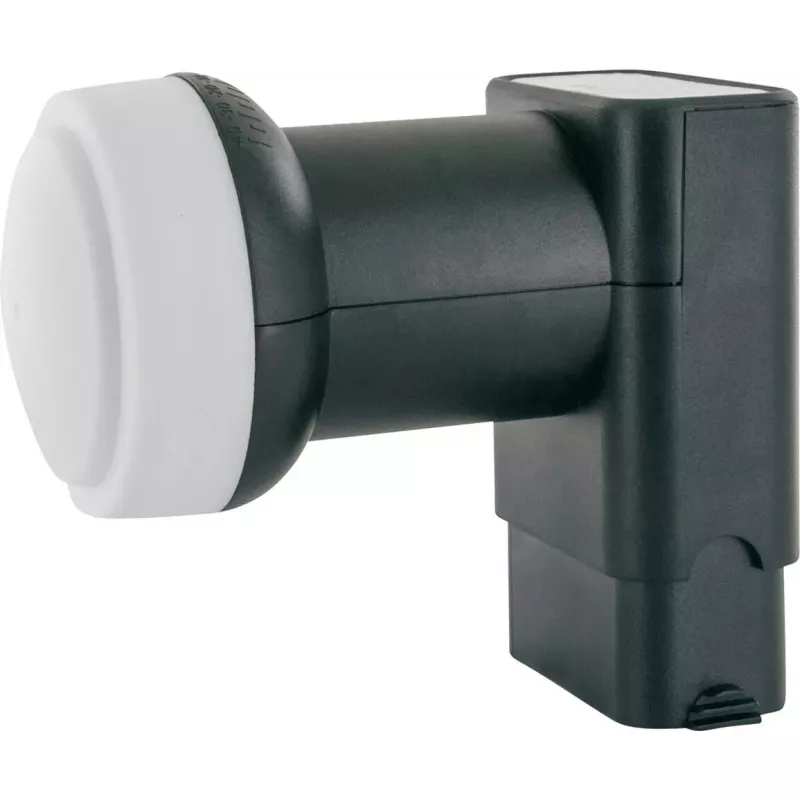

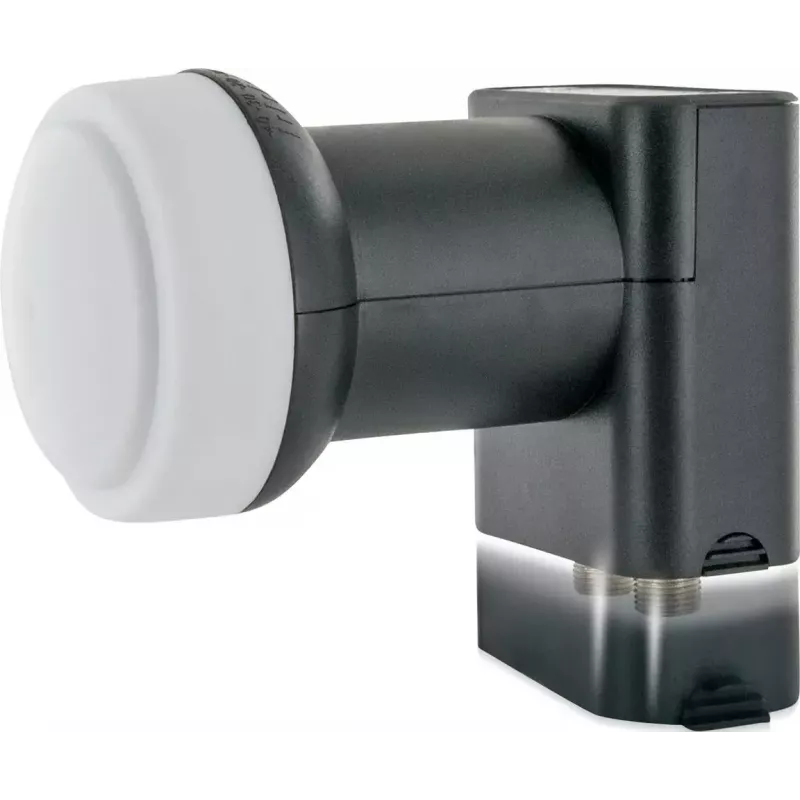

LNB Schwaiger LNB2 Low Noise Block downconverter

Der SCHWAIGER LNB2 Low Noise Block downconverter ist für den Satellitensignalempfang konzipiert und arbeitet im Frequenzbereich 11,70–12,75 GHz. Mit einem HF-Anschluss vom Typ F, einem Feedhorndurchmesser von 4 cm und einem kompakten schwarzen Gehäuse wandelt dieses LNB empfangene hochfrequente Satellitensignale in niedrigere Zwischenfrequenzen zur weiteren Verarbeitung durch einen Satellitenreceiver um. Seine geringe Stromaufnahme von 110 mA macht es geeignet für Standard-Satelliteninstallationen, bei denen eine effiziente Stromnutzung erforderlich ist.

Vorteile

Das LNB2 bietet eine stabile Signalumsetzung im angegebenen Ku-Band-Bereich und verfügt über einen standardmäßigen F-Stecker für Kompatibilität mit gängigen Koaxialkabeln und Satellitenequipment. Sein rauscharmes Design und der geringe Stromverbrauch tragen zu zuverlässigem Empfang und reduzierter Belastung der Stromquelle bei. Das kompakte Feedhorn ermöglicht eine unkomplizierte Montage an Parabolreflektoren.

Geeignet für

• Privaten und kleingewerblichen Satelliten-TV-Empfang
• Ku-Band-Satellitensignale innerhalb von 11,70–12,75 GHz
• Ersatz oder Aufrüstung von Standard-LNBs an Schüsseln mit kompatibler Halterung

Technische Daten

• Frequenzbereich: 11,70–12,75 GHz
• HF-Anschluss: F-Typ
• Feedhorndurchmesser: 4 cm
• Stromaufnahme: 110 mA
• Farbe: Schwarz
• Marke: SCHWAIGER
• MPN: LNB2
• EAN: 4004005001914

Anwendung

Montieren Sie das LNB am LNB-Arm oder der Halterung der Schüssel und stellen Sie sicher, dass das Feedhorn korrekt auf den Reflektorfokus ausgerichtet ist. Verbinden Sie das LNB mit einem Koaxialkabel, das mit einem F-Stecker abgeschlossen ist, mit dem Satellitenreceiver. Stromversorgung und Polarisationseinstellungen werden vom Receiver gesteuert; konfigurieren Sie den Receiver für den Ku-Band-Frequenzbereich und führen Sie die Antennenausrichtung und Signalstärkeabstimmung durch, bis ein optimaler Empfang erreicht ist.

Empfehlungen

Verwenden Sie geeignete wetterfeste Stecker und Kabelwege für die Außeninstallation; überprüfen Sie nach der Installation die Polarität und die Receivereinstellungen. Wenn Sie ein vorhandenes LNB ersetzen, überprüfen Sie die mechanische Kompatibilität mit der Schüsselhalterung und stellen Sie sicher, dass der Feedhornabstand mit dem Reflektorbrennpunkt übereinstimmt.
