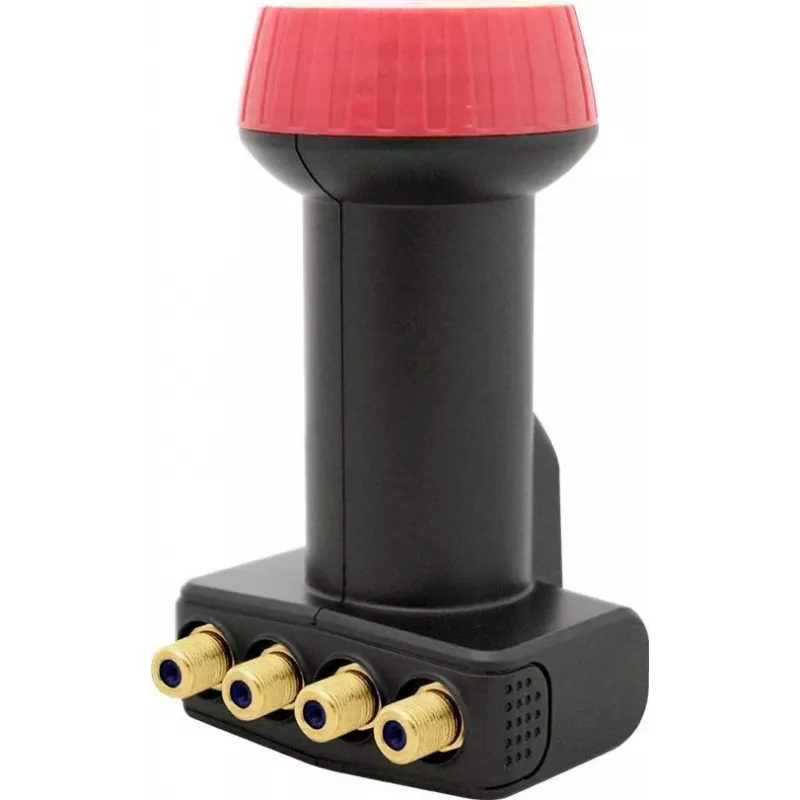

LNB Megasat Quattro Diavolo Low Noise Block 10.7-12.75 GHz

Der Megasat Quattro Diavolo Low Noise Block 10.7-12.75 GHz ist ein LNB mit vier Ausgängen, das für feste Satellitenempfangssysteme entwickelt wurde. Es wandelt eingehende Satellitensignale im 10,7–12,75-GHz-Band in niedrigere Frequenzen um, die für die Verteilung an Multischalter und Receiver geeignet sind. Die Einheit verfügt über einen kompakten Feedhorn mit einem Durchmesser von 4 cm, ein robustes Gehäuse in Schwarz und Rot und einen einzigen F-Stecker pro Ausgang, um eine stabile elektrische Verbindung und eine einfache Installation in Standard-Satellitenschüsselarmen zu gewährleisten.

Vorteile

Das LNB bietet eine rauscharme Signalumsetzung über den gesamten Ku-Band-Empfangsbereich (10,7–12,75 GHz) für eine gleichbleibende Empfangsqualität. Seine Quattro-Konfiguration liefert getrennte Ausgänge für vertikal low, vertikal high, horizontal low und horizontal high Polarisation, was den Anschluss an Multischalter in Mehrfamilienhaus- oder Mehrreceiver-Installationen vereinfacht. Die kompakten Abmessungen (99 mm breit, 54 mm tief) und der 4-cm-Feedhorndurchmesser machen es mit den meisten Standardreflektorbrennpunkten kompatibel, während der F-Stecker zuverlässige und gängige Kabel und Armaturen unterstützt.

Geeignet für

Technische Daten

Verwendung

Montieren Sie das Megasat Quattro Diavolo LNB im Brennpunkt einer ordnungsgemäß ausgerichteten Satellitenschüssel unter Verwendung der Halterung des Schüsselherstellers und sichern Sie die Einheit mechanisch, um Bewegungen zu verhindern. Verbinden Sie jeden der vier F-Ausgänge mit den entsprechenden Eingängen eines Multischalters oder mit Verteilungskabeln, die für vertikal low, vertikal high, horizontal low und horizontal high Bänder gekennzeichnet sind. Stellen Sie sicher, dass Koaxialkabel und Stecker in gutem Zustand sind, und ziehen Sie die Stecker gemäß den empfohlenen Spezifikationen an, um die Signalintegrität zu wahren. Überprüfen Sie nach der physischen Installation die Schüsselausrichtung und Signalqualität mit einem Satellitenmessgerät oder Receiver-Diagnosefunktionen und justieren Sie die Schüssel für maximale Signalstärke.

Empfehlungen

Verwenden Sie verlustarme, gut geschirmte Koaxialkabel und ordnungsgemäß gecrimpte oder gestauchte F-Stecker, um Dämpfung und mögliche Störungen zu reduzieren. Bringen Sie bei der Installation an exponierten Standorten eine Wetterfestschutzbeschichtung an den Kabelverbindungen an und befolgen Sie die örtlichen Erdungs- und Blitzschutzvorschriften, um die Geräte zu schützen und die langfristige Signalzuverlässigkeit zu gewährleisten.
