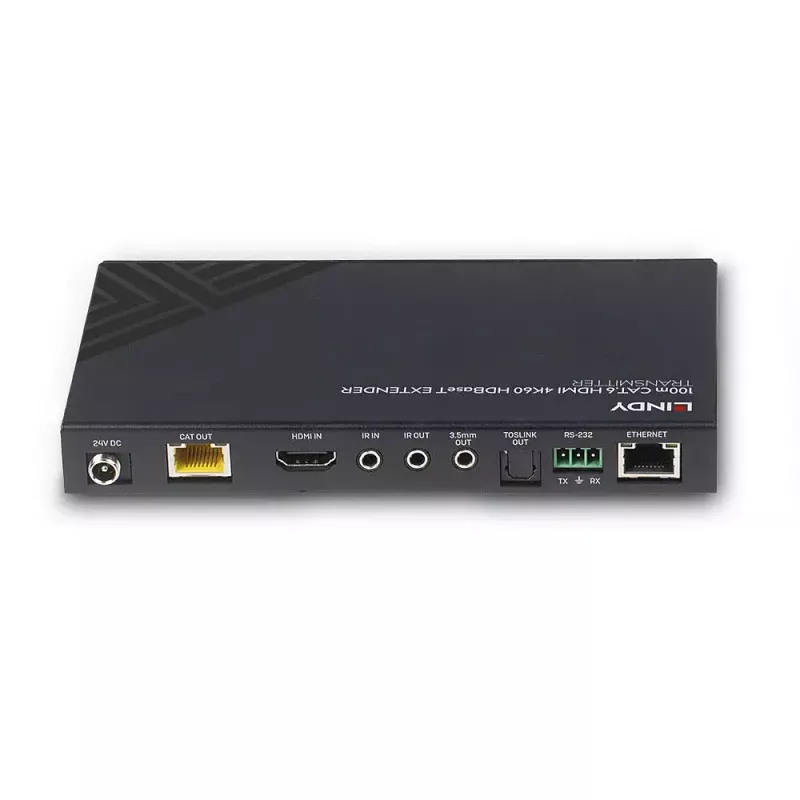

Lindy 100m Cat.6 HDMI 4K60, Audio, IR und RS-232 HDBaseT-Sender

Der Lindy 100m Cat.6 HDMI 4K60, Audio, IR und RS-232 HDBaseT-Sender ist ein Teil einer leistungsstarken, zuverlässigen Lösung zur Verlängerung von HDMI-Signalen über große Entfernungen per Cat.6-Netzwerkkabel. Durch die Kombination dieses Sendegeräts mit einem kompatiblen Lindy HDBaseT-Empfänger (z. B. 38342) gewährleistet diese Lösung eine zuverlässige Übertragung von bis zu 100 m.

Bei Verwendung hochwertiger Cat.6 U/UTP- oder F/UTP-Kabel sind folgende Entfernungs- und Auflösungskombinationen möglich: 100 m: 1920x1080@60 Hz 4:4:4 8 Bit; 70 m: 3840x2160@60 Hz 4:4:4 8 Bit / 4:2:2 12 Bit

Mit Unterstützung für Auflösungen bis zu 4K Ultra HD können Videos in atemberaubender Klarheit betrachtet werden, während die zusätzliche HDR-Unterstützung (High Dynamic Range) Inhalte mit erhöhter Helligkeit, größeren Kontrasten zwischen Schwarz und Weiß und einem viel breiteren Farbspektrum darstellt. Dies bietet eine zuverlässige Lösung für auffällige Digital Signage im Einzelhandel, immersive Displays bei Veranstaltungen oder ansprechende Installationen in größeren Konferenzräumen oder Hörsälen.

Die ARC-Unterstützung über HDMI ermöglicht die Rückführung von Audioinhalten vom Display zu einem angeschlossenen Verstärker oder einer Soundbar, während die lokale Audioextraktion den Anschluss von Audioausgängen für immersiven Mehrkanalton ermöglicht. Die digitale Audioeinbettung auf der Empfängerseite kann auch für Quellaudio genutzt werden, das einfach über die Drucktaste am Hauptgerät umgeschaltet werden kann.

Die PoC-Funktionalität (Power over Kabel) bietet zusätzliche Flexibilität. Dadurch kann die Stromversorgung zusammen mit den Daten über das Cat.6-Netzwerkkabel in einer Punkt-zu-Punkt-Verbindung zwischen Sender und Empfänger erfolgen, sodass nur am Sendegerät ein einzelnes Netzteil erforderlich ist. Ideal, wenn am Empfängerende der Installation nur begrenzt Steckdosen verfügbar sind.

Dank bidirektionaler IR-Anschlüsse auf beiden Seiten des Setups kann das Quellgerät bequem von der Displayseite aus gesteuert werden, und das Display kann auch von der HDMI-Quellseite aus gesteuert werden. In Kombination mit der CEC-Steuerung, die Befehle von einer Hauptfernbedienung ermöglicht, bietet dieses Verlängerungssystem eine vollständige und einfache Steuerung für den Benutzer. Bidirektionale RS-232- und Ethernet-Anschlüsse ermöglichen zudem die Integration in größere Steuerungssysteme oder die Verbindung mit Netzwerk-Switches und Hubs mit LAN-Zugang.

Darüber hinaus wird das Netzteil über eine Schraub-DC-Buchse angeschlossen, die eine sicherere und zuverlässigere Verbindung bietet – perfekt für professionelle Installationen, bei denen versehentliche Trennungen ein großes Problem darstellen könnten.

HDBaseT ist ein weltweit anerkannter Standard für die hochwertige Verteilung von AV-Inhalten und anderen Technologien, einschließlich Strom und Steuerung, über größere Entfernungen mit kostengünstigen Cat.6- oder höherwertigen Kabeln.

HDBaseT und das HDBaseT Alliance-Logo sind Marken der HDBaseT Alliance. Die Verwendung eines anderen Kabeltyps, der Einbau von Wandplatten, Kupplungen oder Patchpanels führt zu einer Verringerung der möglichen Entfernungen.

Bitte beachten Sie: Dieses Produkt verwendet die DSC-Komprimierungsmethode, um 18G-Auflösungen zu erreichen. Wenn Sie ein anderes 18G-HDBaseT-Produkt in Kombination mit diesem verwenden, stellen Sie sicher, dass beide Produkte denselben Komprimierungstyp unterstützen.

Verwendung

Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Senders. Verwenden Sie ein hochwertiges Cat.6 U/UTP- oder F/UTP-Kabel, um den Sender mit einem kompatiblen Lindy HDBaseT-Empfänger (z. B. MPN 38342) zu verbinden. Aktivieren Sie bei Bedarf PoC und schließen Sie ein einzelnes Netzteil an den Sender an; der Empfänger wird über das Cat.6-Kabel mit Strom versorgt. Nutzen Sie die lokale Audioextraktion oder den TOSLINK-Ausgang, um Audiogeräte anzuschließen, und verwenden Sie die Drucktaste am Empfänger für die digitale Audioeinbettung und Quellenumschaltung. Schließen Sie IR- und RS-232-Leitungen für die Fernsteuerung an und integrieren Sie Ethernet, wo Netzwerkzugang erforderlich ist.

Empfehlungen

Um die angegebenen Entfernungen und Auflösungen zu erreichen, verwenden Sie hochwertige Cat.6 U/UTP- oder F/UTP-Kabel und vermeiden Sie zusätzliche Wandplatten, Kupplungen oder Patchpanels. Beachten Sie, dass das Produkt die DSC-Komprimierung für 18G-Auflösungen verwendet; stellen Sie sicher, dass alle anderen 18G-HDBaseT-Geräte in der Kette dieselbe Komprimierungsmethode unterstützen.
