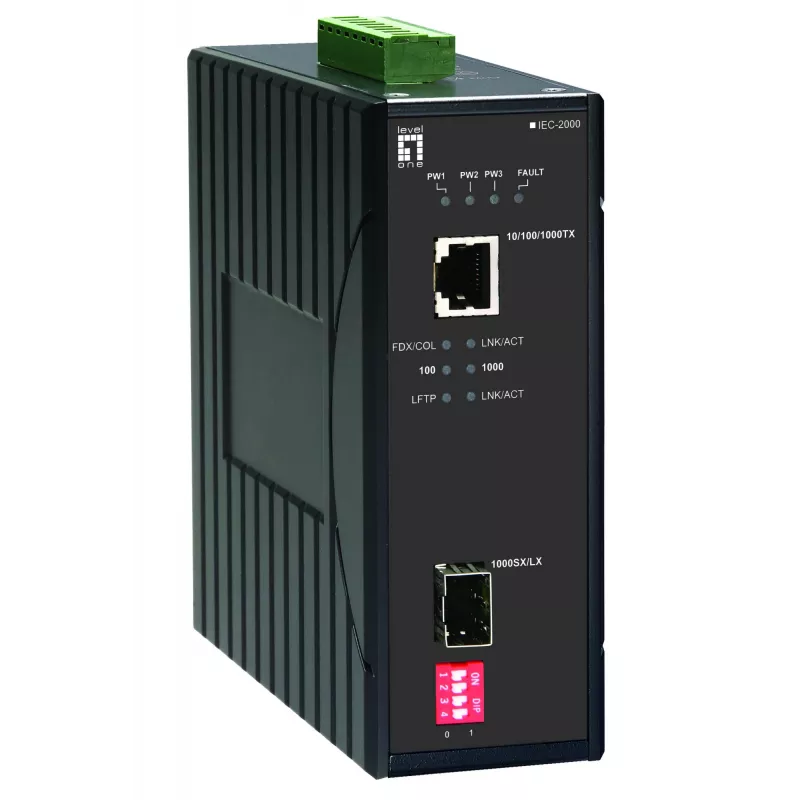

LevelOne RJ45 zu SFP Gigabit Industrial Media Converter, -40°C bis 75°C

Der LevelOne IEC-2000 Gigabit Industrial Media Converter wandelt eine Kupfer-RJ45-Ethernet-Verbindung in eine SFP-Glasfaserschnittstelle um, in einem robusten IP30-Aluminiumgehäuse, das für die Hutschienenmontage konzipiert ist. Er unterstützt 10/100/1000 Mbps Ethernet auf der RJ45-Seite und 1000Base-SX/LX über den SFP-Steckplatz, arbeitet in einem weiten industriellen Temperaturbereich (-40°C bis 75°C) und bietet sichtbare LEDs für Verbindung, Aktivität, Strom und Status. Ausgelegt für den Verkehr und andere raue Umgebungen, verfügt das Gerät über Link Fault Pass Through und ein konfigurierbares Relais zur Fehlererkennung, um entfernte Systeme über Strom- oder Portverbindungsausfälle zu benachrichtigen.

Vorteile

Der IEC-2000 bietet industrietaugliche Zuverlässigkeit mit einem Aluminiumgehäuse für effektive Wärmeableitung und einer IP30-Schutzklasse. Er unterstützt hot-plug-fähige SFP-Module, um den passenden Glasfaser-Transceiver auszuwählen, und liefert volle Wire-Speed-Weiterleitung mit Gigabit-Raten. Integrierte Funktionen wie Link Fault Pass Through, DIP-Schalter-Konfiguration für Alarm- und Verbindungseinstellungen sowie ein Relaisausgang für Strom-/Portausfälle machen die Fernüberwachung und Integration in bestehende Steuerungssysteme einfach. Das Gerät ist für den erweiterten Funktionsbetrieb bei extremen Temperaturen getestet und erfüllt die Normen NEMA TS1/TS2 und IEC61000-6-2 zur Störfestigkeit, die für Verkehrs- und Industrieinstallationen relevant sind.

Geeignet für (Aufgaben / Anwendungsfälle)

• Verlängerung von Netzwerkverbindungen zwischen Kupfer und Glasfaser in industriellen Netzwerken
• Verkehrssteuerungs- und Transportsysteme, die NEMA TS1/TS2-Konformität erfordern
• Überwachungs- und Sicherheitskamera-Feeds über Glasfaser
• Kritische Infrastruktur und Versorgungseinrichtungen in rauen Außen- oder Industrieumgebungen

Technische Daten

• Modell: LevelOne IEC-2000
• Schnittstellen: 1 × RJ45 (10/100/1000 Mbps), 1 × SFP-Steckplatz (1000Base-SX/LX über Modul)
• Maximale Datenrate: 1000 Mbit/s
• Betriebstemperatur: -40°C bis 75°C (getestet funktionsfähig von -40°C bis 85°C)
• Stromeingang: 12–48 V (DC), max. Leistungsaufnahme 7,68 W
• GehäVerwendung: IP30-Aluminiumgehäuse, Hutschienenmontage möglich
• Anzeigen: LEDs für Aktivität, Verbindung, Strom und Status
• Zusätzliche Funktionen: Link Fault Pass Through, Relaisalarm bei Strom-/Portverbindungsausfall, DIP-Schalter-Konfiguration, Auto-MDI/MDIX, Auto-Negotiation
• MTBF: 665.760 Stunden

Verwendung

Montieren Sie den IEC-2000 auf einer Standard-Hutschiene und schließen Sie die Gleichstromquelle innerhalb des angegebenen Bereichs von 12–48 V an. Stecken Sie einen kompatiblen SFP-Transceiver in den SFP-Steckplatz, falls Glasfaserkonnektivität erforderlich ist, und verbinden Sie das Kupfer-Ethernet-Gerät mit dem RJ45-Port. Überprüfen Sie anhand der Frontplatten-LEDs den Strom- und Verbindungsstatus. Konfigurieren Sie Link Fault Pass Through, Geschwindigkeit/Duplex und Alarmverhalten über die DIP-Schalter. Wenn ein Alarmausgang benötigt wird, schließen Sie die Relaiskontakte an die Überwachungs- oder Steuerausrüstung an, um bei Stromausfall oder Verbindungsunterbrechung Warnmeldungen zu erhalten.

Empfehlungen

Installieren Sie den Konverter in belüfteten Gehäusen und vermeiden Sie direkten Kontakt mit Wasser; wählen Sie SFP-Module, die Ihrem Glasfasertyp und Ihren Entfernungsanforderungen entsprechen. Überprüfen Sie regelmäßig die LED-Anzeigen und die Relaisverkabelung bei Wartungsprüfungen, um eine zuverlässige Fernalarmmeldung sicherzustellen.
