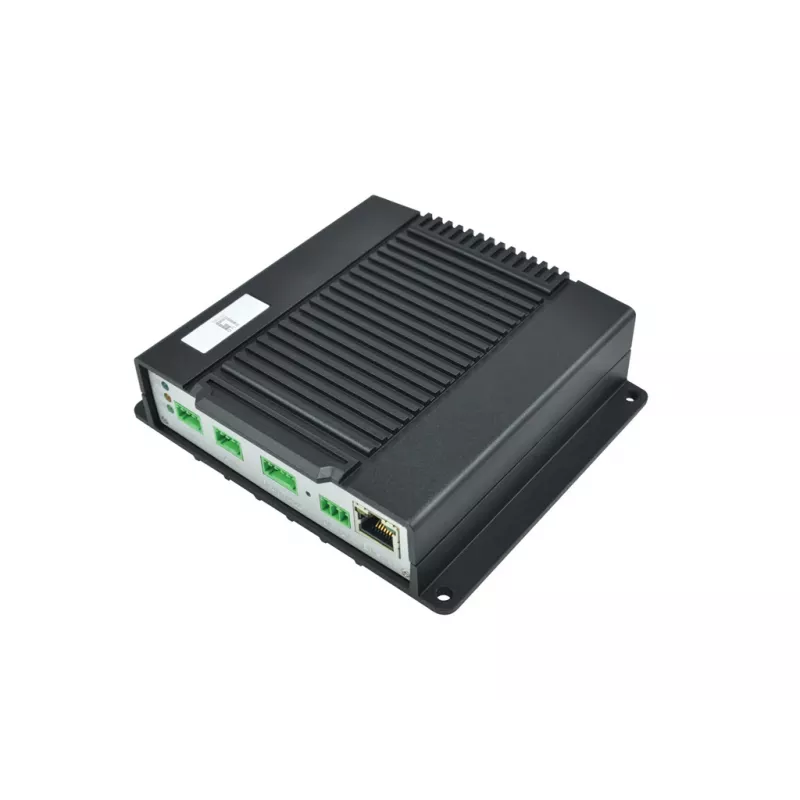

LevelOne HUBBLE 4-Kanal-Videoencoder, 802.3af PoE

Kompakter DVR mit RJ-45, vier CVBS-Videoeingängen und Unterstützung für RS-485/RS-422-Steuerung. Der Rekorder bietet H.264- und MJPEG-Kompression mit bis zu 25/30 fps Ausgabe und wiegt 462 g. Er unterstützt die Stromversorgung über 12V DC oder PoE (802.3af), verfügt über bidirektionale Audioleitungen und einen microSD-Kartensteckplatz für lokale Speicherung.

Vorteile

Das Gerät ermöglicht Echtzeit-Dual-Stream-Aufzeichnung in H.264 und MJPEG, sodass gleichzeitige Haupt- und Nebenströme möglich sind. Vier analoge Kanäle unterstützen insgesamt bis zu 120 fps in D1-Auflösung, mit bis zu 30 fps pro Kanal. Netzwerkkompatibilität und PoE vereinfachen die Installation, während integrierte RS-485/RS-422- und DI/DO-Schnittstellen externe Steuerung und Alarmintegration unterstützen.

Wichtige Spezifikationen

• Netzwerk: RJ-45
• Videoeingänge: 4 x CVBS
• Serielle Steuerung: 1 x RS-485/RS-422
• Kompressionsformate: H.264, MJPEG
• Bildrate: bis zu 25/30 fps Ausgabe; bis zu 120 fps insgesamt in D1 (30 fps pro Kanal)
• Stromversorgung: 12V DC oder PoE 802.3af
• Audio: 2-Wege-Audio (Line-In, Line-Out) x4
• Digitale I/O: DI/DO x4
• Browser-Unterstützung: IE8–11, Firefox/Chrome mit VLC-Plugin, Safari mit QuickTime
• Software: kostenloses 64-Kanal-Bundle mit Smart Search
• Speicher: MicroSD/MicroSDHC/MicroSDXC-Steckplatz
• Gewicht: 462 g

Verwendung

Schließen Sie bis zu vier analoge Kameras an die CVBS-Eingänge an und verbinden Sie den Rekorder über RJ-45 mit dem Netzwerk. Versorgen Sie das Gerät mit einem 12V-DC-Adapter oder liefern Sie PoE von einem kompatiblen Switch. Konfigurieren Sie die seriellen Steuerungseinstellungen für PTZ-Geräte über RS-485/RS-422 und richten Sie DI/DO für Alarmsensoren ein. Verwenden Sie die mitgelieferte Software oder unterstützte Browser mit den erforderlichen Plugins, um auf Live-Ansicht, Wiedergabe und Smart-Search-Funktionen zuzugreifen. Legen Sie bei Bedarf eine MicroSD-Karte für die lokale Aufzeichnung ein.

Empfehlungen

Verwenden Sie für einen stabilen Netzwerkbetrieb und PoE-Stromversorgung einen PoE-Switch, der 802.3af-konform ist. Stellen Sie sicher, dass Browser-Plugins (VLC oder QuickTime) installiert sind, wenn Sie über Firefox, Chrome oder Safari auf das Gerät zugreifen. Verwenden Sie hochwertige MicroSD-Karten, die für kontinuierliche Videoaufzeichnung ausgelegt sind, und testen Sie DI/DO- und serielle Verbindungen nach der Installation.
