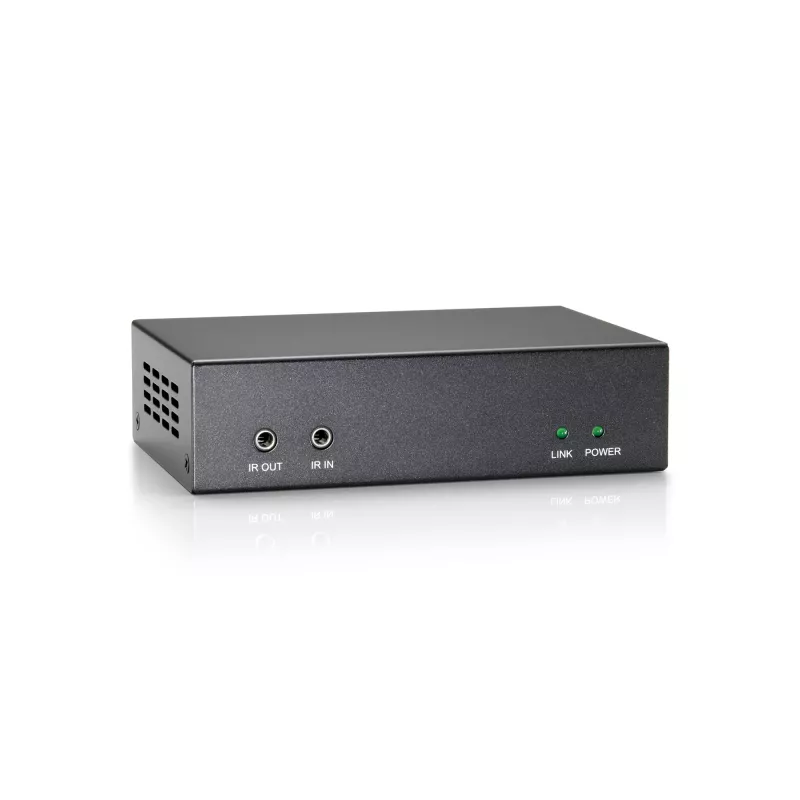

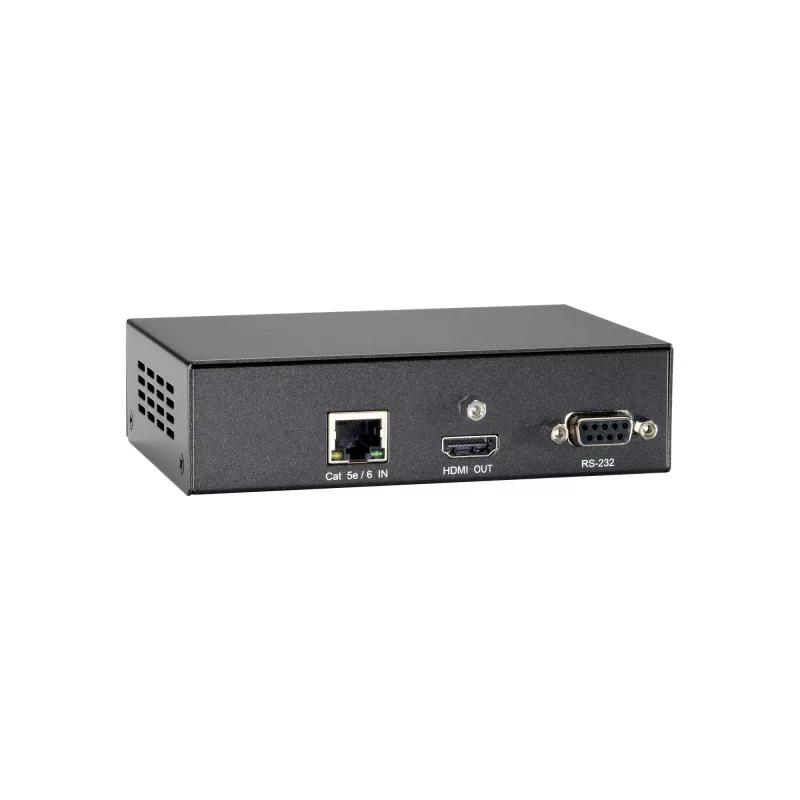

LevelOne HDMI über Cat.5 Empfänger, HDBaseT, 100 m, 802.3af PoE

Der LevelOne HVE-9211PR ist ein HDMI über Cat.5 Empfänger, der HDMI-Video, Mehrkanal-Audio und Steuersignale über Cat5e- oder Cat6-Kabel bis zu 100 m verlängert. Mit Unterstützung der HDBaseT-Technologie und Auflösungen bis zu Ultra HD 4K x 2K (3840 x 2160 @ 30 Hz) sowie 1080p Full HD, verfügt der kompakte schwarze Empfänger über PoE-Unterstützung (IEEE 802.3af) für vereinfachte Stromverwaltung und eignet sich für Installationen, bei denen eine entfernte Anzeige oder Quellensteuerung erforderlich ist.

Vorteile

Der HVE-9211PR bietet Langstreckenübertragung von HDMI-, IR- und RS-232-Signalen über ein einziges Cat5e/Cat6-Kabel, integrierte EDID-Hot-Plug-Erkennung und EDID-Prioritätsverwaltung an den HDMI-Ausgängen sowie bidirektionale RS-232/IR-Durchschleifung zur Steuerung von Geräten von beiden Enden aus. Er unterstützt HDCP und gängige hochauflösende Audioformate (Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, LPCM 7.1) und erfordert minimale Einrichtung mit Plug-and-Play-Betrieb.

Geeignet für

• Digital Signage und öffentliche Displays
• Heimkino und AV-Installationen im Wohnbereich
• Messen und Ausstellungskojen
• Medizinische Einrichtungen und professionelle Präsentationsräume

Technische Spezifikationen

• Modell: HVE-9211PR (Empfänger)
• Technologie: HDBaseT über Cat5e/Cat6
• Maximale Auflösung: 3840 x 2160 @ 30 Hz (4K x 2K)
• Maximale Übertragungsdistanz: bis zu 100 m
• PoE: IEEE 802.3af-konform
• Steuerungen: Bidirektionale RS-232- und IR-Durchschleifung
• EDID: Integrierte Hot-Plug-Erkennung und EDID-Verwaltung
• Audio-Unterstützung: Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, LPCM 7.1
• HDMI/HDCP-konform
• Farbe: Schwarz
• Abmessungen: 125 x 85 x 40 mm
• Stromverbrauch: 1110 mA

Verwendung

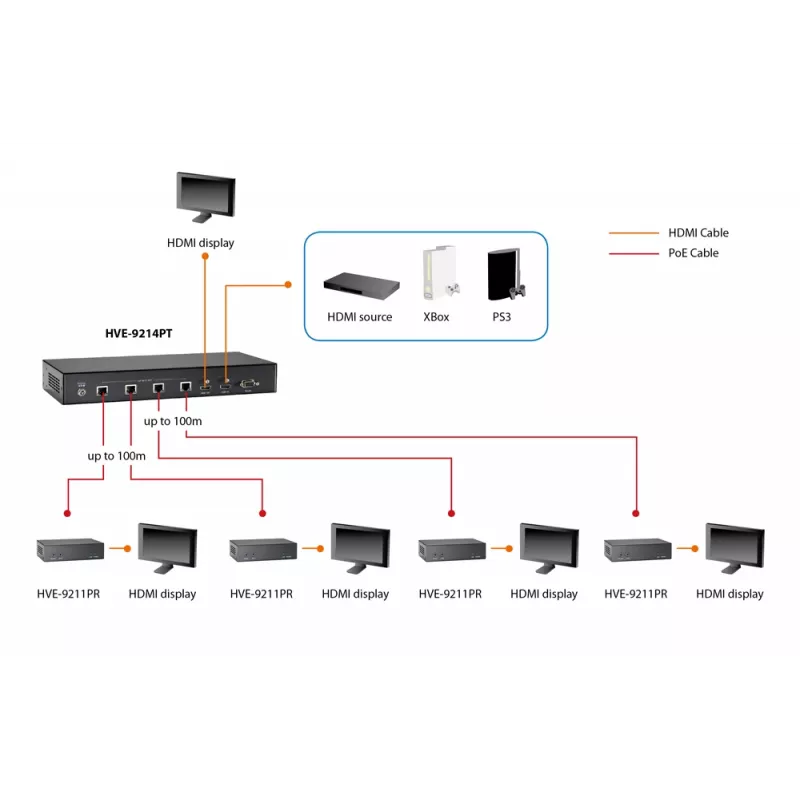

Verbinden Sie die Sendereinheit mit der HDMI-Quelle und den HVE-9211PR Empfänger mit dem Display über HDMI-Kabel. Verbinden Sie Sender und Empfänger mit einem Cat5e- oder Cat6-Kabel von bis zu 100 m. Aktivieren Sie PoE am Netzwerk-Switch, falls verfügbar, oder versorgen Sie den Empfänger gemäß den Produktrichtlinien mit Strom. Nutzen Sie die EDID- und HDCP-Verarbeitung des Empfängers, um einen ordnungsgemäßen Handshake zwischen Quelle und Display sicherzustellen. Steuern Sie angeschlossene Geräte fern über RS-232 oder IR, die über das Cat-Kabel geleitet werden.

Empfehlungen

Verwenden Sie für zuverlässige 4K-Übertragung hochwertige Cat6-Kabel und halten Sie die Kabellänge innerhalb von 100 m. Falls Power over Ethernet nicht verfügbar ist, stellen Sie eine geeignete externe Stromversorgung für Sender/Empfänger gemäß den Anweisungen des Herstellers bereit. Überprüfen Sie die EDID-Einstellungen während der Ersteinrichtung, um die Fähigkeiten von Quelle und Display abzustimmen.
