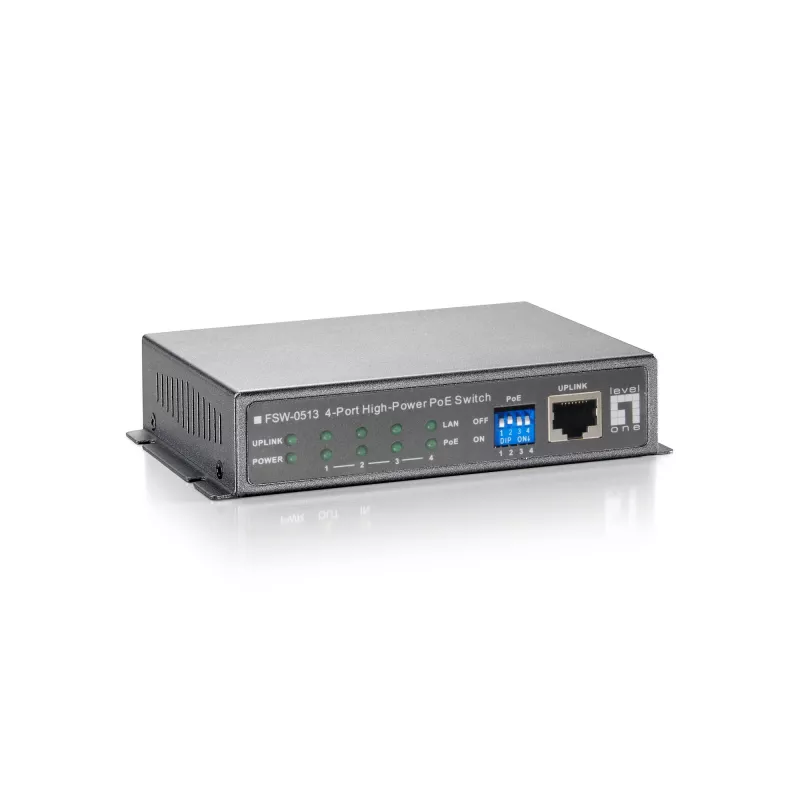

LevelOne 5-Port Fast Ethernet PoE Switch, 4 PoE-Ausgänge, 120 W, Netzteil enthalten

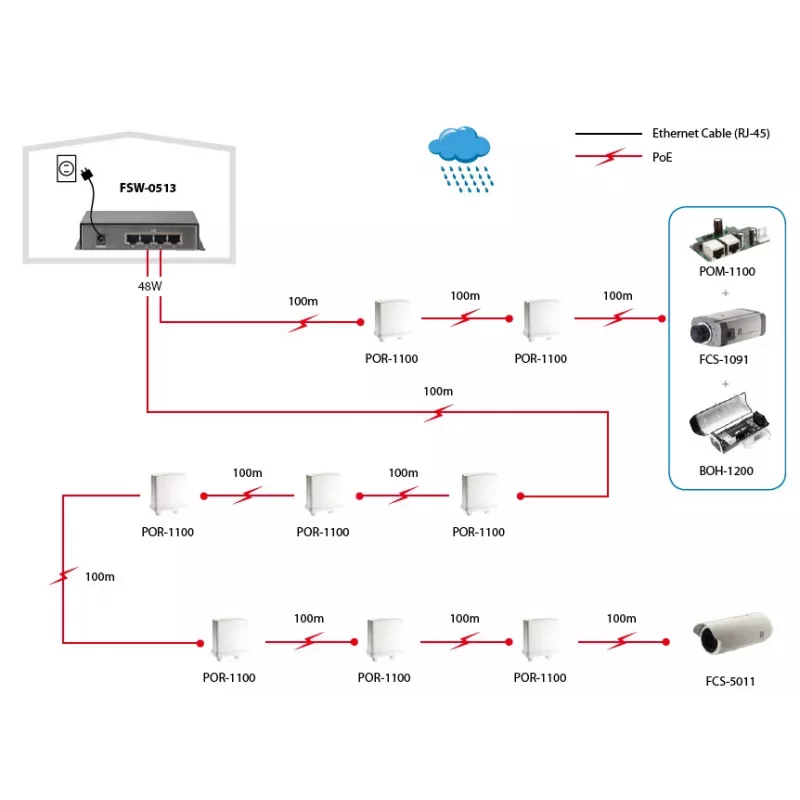

Der FSW-0513(Z) ist ein kompakter 10/100 Mbps Fast Ethernet Switch mit 4 leistungsstarken Power-over-Ethernet (PoE)-Ports und einem Uplink-Port. Mit einem PoE-Gesamtbudget von 120 W und einer Leistungsabgabe von bis zu 52 W pro Port eignet sich der Switch für die Stromversorgung von Geräten mit hohem Verbrauch, wie z. B. Außen-Überwachungskameras und drahtlose Zugangspunkte. Dank seines kleinen Formfaktors lässt er sich auf dem Desktop oder mit mehreren Einheiten in einem 19-Zoll-Chassis (POC-6000) für rackmontierte PoE-Installationen einsetzen.

Vorteile

Der Switch bietet leistungsstarkes PoE, um die Reichweite von Endgeräten zu erweitern und Installationen zu vereinfachen, indem Daten und Strom über ein einziges Kabel übertragen werden. Einzelne PoE-Ports können mithilfe von vier DIP-Schaltern zur manuellen Steuerung ein- oder ausgeschaltet werden. Integrierte Schutzfunktionen umfassen Überspannungsschutz (OVP), Überstromschutz (OCP), Kurzschlussschutz und Überspannungsschutz, um angeschlossene Geräte zu schützen. Die automatische Erkennung von nicht standardmäßigen PoE-Geräten und die IEEE-802.3af-Konformität verbessern Kompatibilität und Zuverlässigkeit.

Wichtige Spezifikationen

• Ports: 4 x 10/100BASE-TX PoE-Ports + 1 Uplink-Port
• Datenrate: 10/100 Mbps, Voll-/Halbduplex
• PoE-Standard: IEEE 802.3af-konform
• PoE-Gesamtbudget: 120 W
• Maximales PoE pro Port: bis zu 52 W

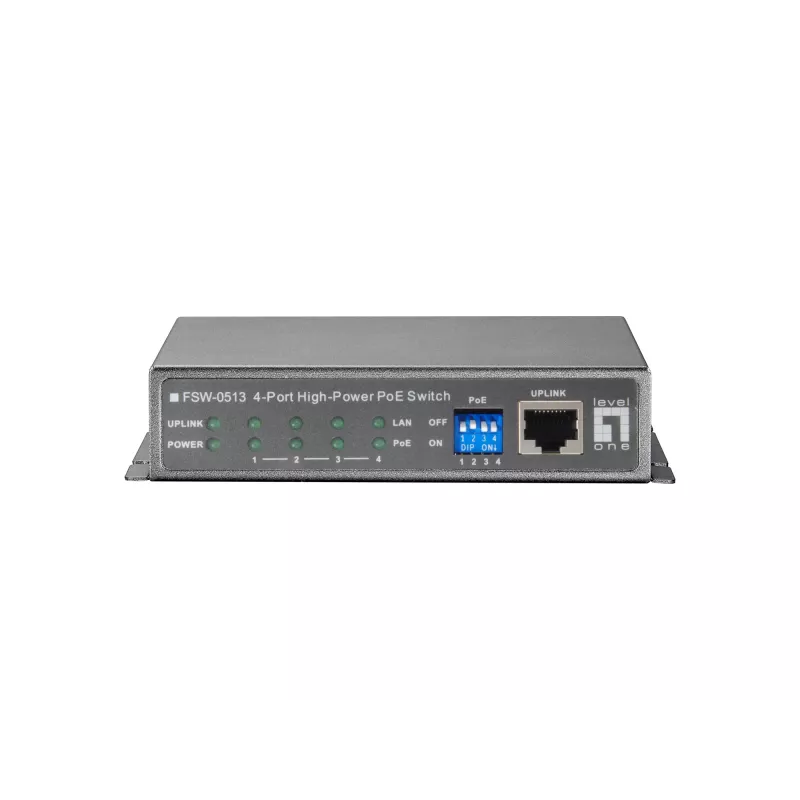

• PoE-Steuerung: pro Port Ein/Aus über DIP-Schalter (4 Schalter)
• Auto-Funktionen: Auto-Negotiation, Auto-MDI/MDIX, automatische Erkennung von nicht standardmäßigen PoE-Geräten
• Flusssteuerung: IEEE 802.3x Flow Control
• Schutzfunktionen: OVP, OCP, Kurzschlussschutz, Überspannungsschutz

Gebrauchsanweisung

Stellen Sie den FSW-0513(Z) auf einen Desktop oder montieren Sie mehrere Einheiten in ein POC-6000 19-Zoll-Chassis für Rack-Installationen. Verbinden Sie den Uplink-Port mit Ihrem Netzwerk-Switch oder Router und schließen Sie die Endgeräte (Kameras, Zugangspunkte) mit handelsüblichen Ethernet-Kabeln an die PoE-Ports an. Verwenden Sie die vier DIP-Schalter, um PoE bei jedem entsprechenden Port je nach Bedarf zu aktivieren oder zu deaktivieren. Stellen Sie sicher, dass der kombinierte Stromverbrauch der angeschlossenen Geräte das PoE-Gesamtbudget von 120 W nicht überschreitet, und beachten Sie die Grenzwerte von bis zu 52 W pro Port.

Empfehlungen

Berechnen Sie vor der Installation den Gesamtleistungsbedarf der angeschlossenen Geräte und verteilen Sie leistungsstarke Geräte auf die Ports, um das 120-W-Budget nicht zu überschreiten. Verwenden Sie hochwertige, für den Außenbereich geeignete Ethernet-Kabel für externe Geräte und sorgen Sie für eine ausreichende Belüftung des Geräts, um eine Überhitzung zu vermeiden.
