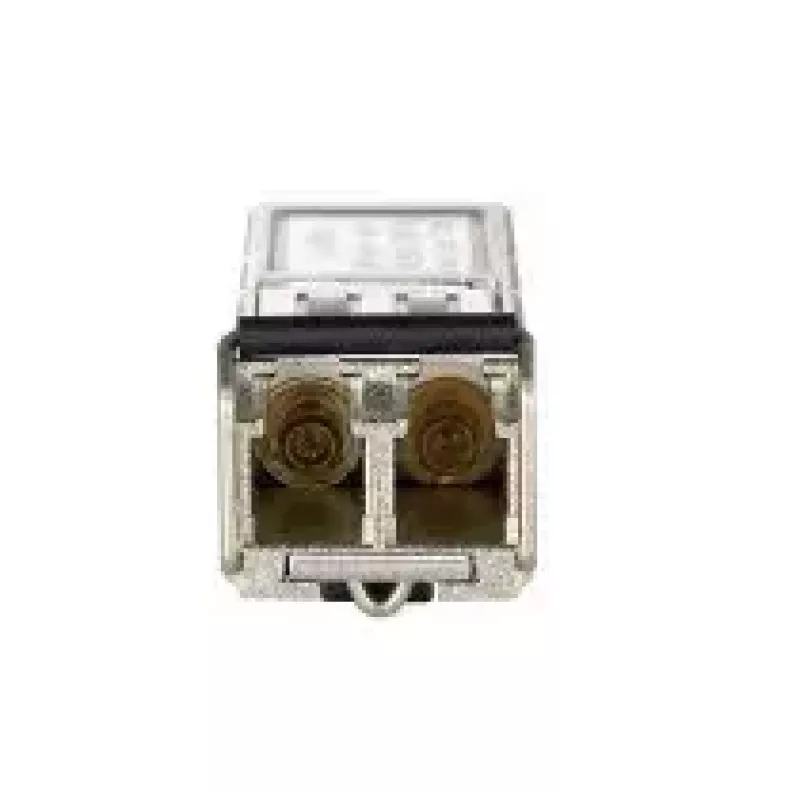

LevelOne 1.25Gbps Multimode SFP Transceiver, 2km, 1310nm

Der LevelOne SFP-3111 ist ein Multimode-SFP-Transceiver, der für Gigabit-Ethernet- und Glasfasernetzverbindungen entwickelt wurde. Er unterstützt eine bidirektionale Datenrate von bis zu 1,25 Gbit/s über einen einzelnen Duplex-Faserkern und ist für den Einsatz mit 50/62,5 μm Multimode-Fasern vorgesehen, wodurch eine Reichweite von bis zu 2 km erreicht wird. Das Modul nutzt eine 1310 nm FP-LD-Lichtquelle, verfügt über einen Duplex-LC-Steckverbinder und wird mit einer einzigen +3,3 V Stromversorgung betrieben. Es wurde zur Erfüllung relevanter IEEE- und ANSI-Spezifikationen gefertigt und erfüllt die Lasersicherheitsanforderungen nach EN 60825-1.

Vorteile

Der Transceiver bietet einen kompakten SFP-Formfaktor, der einen flexiblen Einsatz in kompatiblen Switches und Routern ohne zusätzliche Konfiguration ermöglicht. Er stellt standardisierte elektrische und optische Schnittstellen für eine einfache Integration, einen stromsparenden Betrieb bei 3,3 V und die Einhaltung von Industrievereinbarungen (MSA) sowie Sicherheitsstandards bereit. Sein Design unterstützt zuverlässige Gigabit-Ethernet-Verbindungen über Multimode-Fasern bis zu 2 km.

Geeignet für

• Gigabit-Ethernet-Uplinks und -Verbindungen in Campus- oder Unternehmensnetzwerken
• Kurzstrecken-Glasfaserverbindungen in Rechenzentren und Kabelverteilern
• Fibre-Channel-Anwendungen und Geräte, die MSA-konforme SFP-Module erfordern

Technische Daten

• Wellenlänge: 1310 nm
• Optische Quelle: FP-Laserdiode
• Maximale Datenrate: 1,25 Gbit/s (NRZ)
• Fasertyp: Multimode (50/62,5 μm)
• Maximale Reichweite: bis zu 2 km
• Steckverbinder: Duplex LC
• Stromversorgung: +3,3 V
• Formfaktor: SFP (Small Form-Factor Pluggable)
• Standards: IEEE 802.3z kompatibel
• Sicherheit: Entwickelt zur Erfüllung von EN 60825-1 (Laserklasse 1)

Verwendung

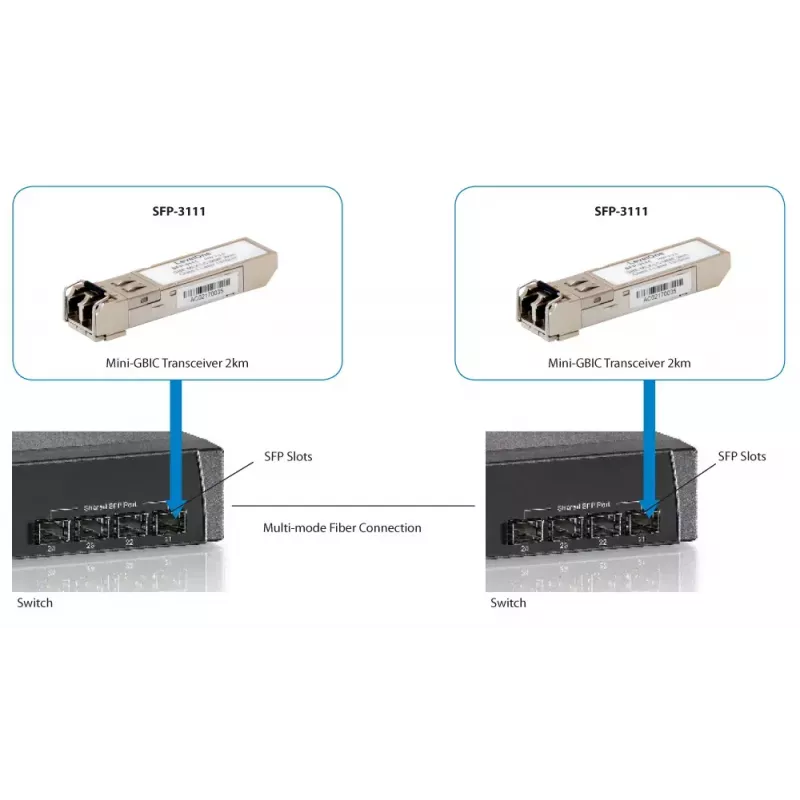

Stecken Sie den SFP-Transceiver in einen kompatiblen SFP-Steckplatz an einem Switch, Router oder Medienkonverter, bis er einrastet, und verbinden Sie dann Duplex-LC-Multimode-Glasfaserkabel (50/62,5 μm) mit dem Modul. Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet und bei Bedarf für den Gigabit-Ethernet-Betrieb mit 1,25 Gbit/s konfiguriert ist; für das Modul selbst wird keine zusätzliche Software benötigt. Achten Sie auf eine ordnungsgemäße Handhabung der Fasern und auf saubere Steckverbinder, um die Verbindungsqualität zu erhalten.

Empfehlungen

Verwenden Sie dieses Modul mit Multimode-Fasern der angegebenen Kerngrößen und halten Sie die Verbindungslängen innerhalb der 2 km-Grenze. Reinigen Sie LC-Steckverbinder vor dem Einstecken, vermeiden Sie übermäßiges Biegen von Glasfaserkabeln und überprüfen Sie die Kompatibilität des Moduls mit dem SFP-Steckplatz Ihrer Netzwerkausrüstung und den unterstützten Standards.
