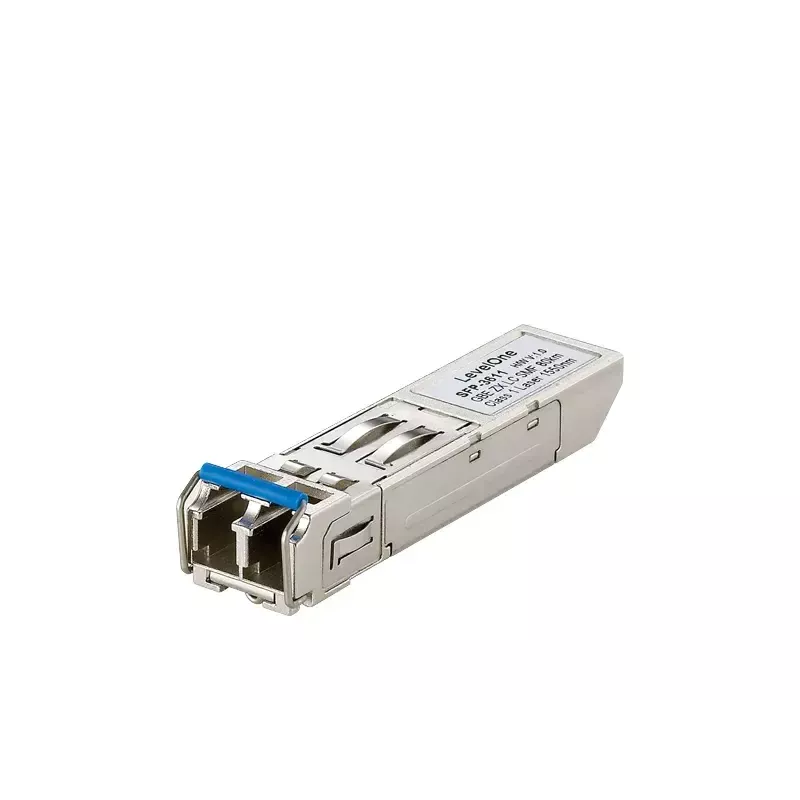

LevelOne 1,25 Gbit/s Singlemode-SFP-Transceiver, 80 km, 1550 nm

Der LevelOne SFP-3611 ist ein Singlemode-SFP-Transceiver, der für Langstrecken-Glasfaserverbindungen entwickelt wurde. Er unterstützt Gigabit-Ethernet-Datenraten von bis zu 1,25 Gbit/s über einen einzelnen Duplex-Faserkern, verwendet eine 1550-nm-DFB-Laserdiode als Lichtquelle und passt in Standard-SFP-Ports mit einem Duplex-LC-Stecker. Das Modul ist für 9-µm-Singlemode-Fasern optimiert und kann Entfernungen von bis zu 80 km überbrücken, während es mit einer einzigen +3,3-V-Stromversorgung betrieben wird und die relevanten Industriestandards erfüllt.

Vorteile

Der Transceiver bietet kostengünstige Langstreckenkonnektivität mit Small-Form-Factor-Pluggable-Kompatibilität, einen stromsparenden Betrieb mit +3,3 V und die Einhaltung der IEEE 802.3z- und MSA-Spezifikationen. Er verwendet einen DFB-Laser für eine stabile 1550-nm-Übertragung, bietet eine klare AC-gekoppelte differentielle elektrische Schnittstelle und erfüllt die RoHS- und EN 60825-1 (Laserklasse 1)-Sicherheitsanforderungen.

Geeignet für

• Langstrecken-Gigabit-Ethernet-Verbindungen bis zu 80 km über Singlemode-Fasern
• WAN/Metro-Glasfaserverbindungen, die eine Übertragung bei 1550 nm erfordern
• Netzwerkgeräte mit SFP-Ports (Switches, Router, Medienkonverter)

Technische Daten

• Datenrate: 1,25 Gbit/s (NRZ)
• Wellenlänge: 1550 nm (DFB-Laserdiode)
• Maximale Reichweite: bis zu 80 km auf 9-µm-Singlemode-Fasern
• Schnittstelle: SFP mit Duplex-LC-Stecker
• Stromversorgung: einzelne +3,3 V
• Standards: IEEE 802.3z, MSA-konform; EN 60825-1 (Laserklasse 1); RoHS

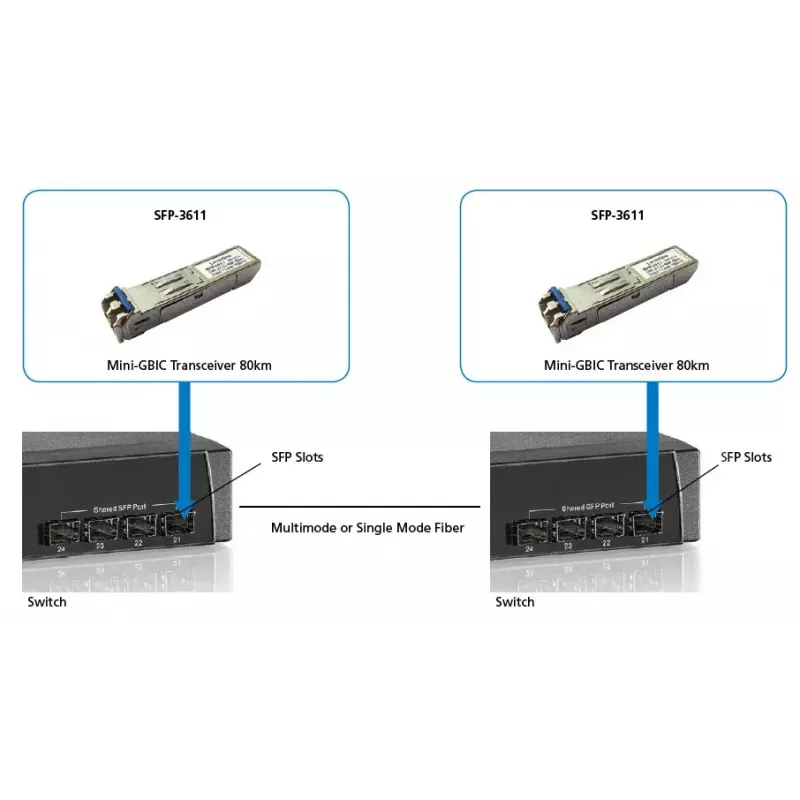

Verwendung

Stecken Sie das SFP-3611-Modul in einen beliebigen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts, bis es einrastet. Schließen Sie ein Duplex-LC-Singlemode-Glasfaserkabel (9 µm) an und stellen Sie die korrekte Tx/Rx-Ausrichtung sicher. Versorgen Sie das Host-Gerät mit der Standard-Stromversorgung; der Transceiver erfordert keine zusätzliche Konfiguration oder Installationssoftware. Überwachen Sie den Verbindungsstatus über das Host-Gerät, um die betriebsbereite 1,25-Gbit/s-Verbindung zu bestätigen.

Empfehlungen

Verwenden Sie eine Singlemode-9-µm-Faser mit geeigneten Dämpfungseigenschaften für 80-km-Verbindungen, überprüfen Sie die Sauberkeit des LC-Steckers vor dem Anschließen und befolgen Sie die Richtlinien Ihres Geräteherstellers zur SFP-Kompatibilität und zu den Augensicherheitsverfahren gemäß EN 60825-1.
