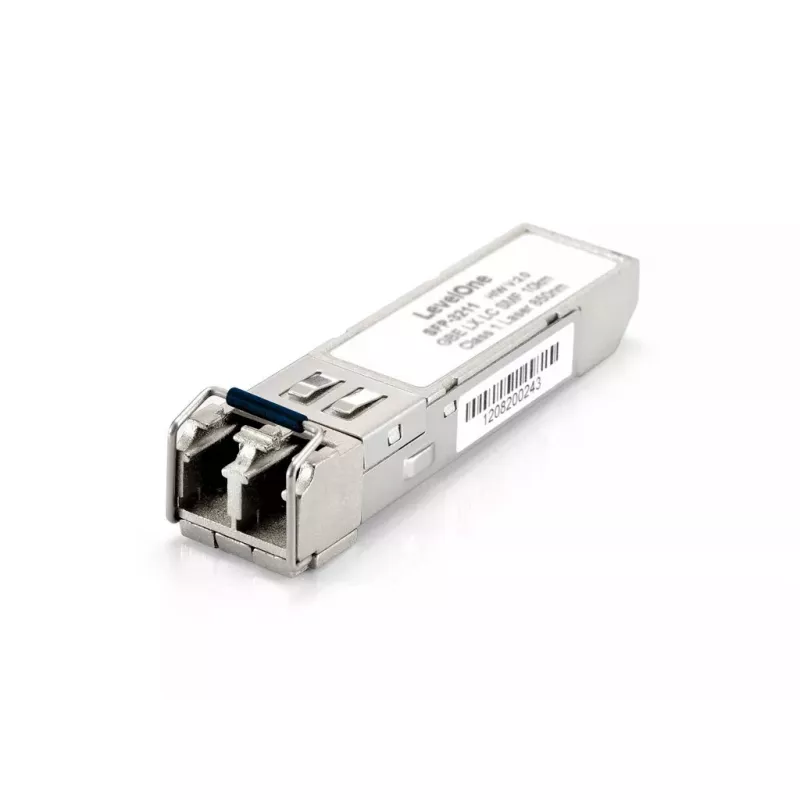

LevelOne 1,25 Gbit/s Singlemode SFP-Transceiver, 20 km, 1310 nm

Der LevelOne SFP-3211 ist ein Singlemode-SFP-Transceiver, der für Gigabit-Ethernet und Singlemode-Faserverbindungen entwickelt wurde. Er unterstützt bidirektionale Datenübertragungen mit bis zu 1,25 Gbit/s über eine duplex LC-verbundene Single-9-µm-Faser und verwendet eine 1310-nm-FP-Laserdiode. Das Modul ist konform mit den IEEE-802.3z- und MSA-Spezifikationen und benötigt eine einzige +3,3-V-Stromversorgung.

Vorteile

Der Transceiver bietet ein kompaktes, MSA-konformes SFP-Formfaktor mit differentieller AC/DC-Schnittstelle und bleifreier RoHS-Konstruktion. Er ermöglicht Plug-and-Play-Betrieb ohne zusätzliche Konfigurationssoftware und ist auf Augensicherheit ausgelegt, um die LASER-Klasse 1 (EN60825-1) zu erfüllen. Das Gerät kombiniert standardmäßige Gigabit-Ethernet-Kompatibilität mit einfachen Stromanforderungen.

Geeignet für

• Gigabit-Ethernet-Singlemode-Faserverbindungen
• Fibre-Channel-Anwendungen, die mit den angegebenen Datenraten kompatibel sind

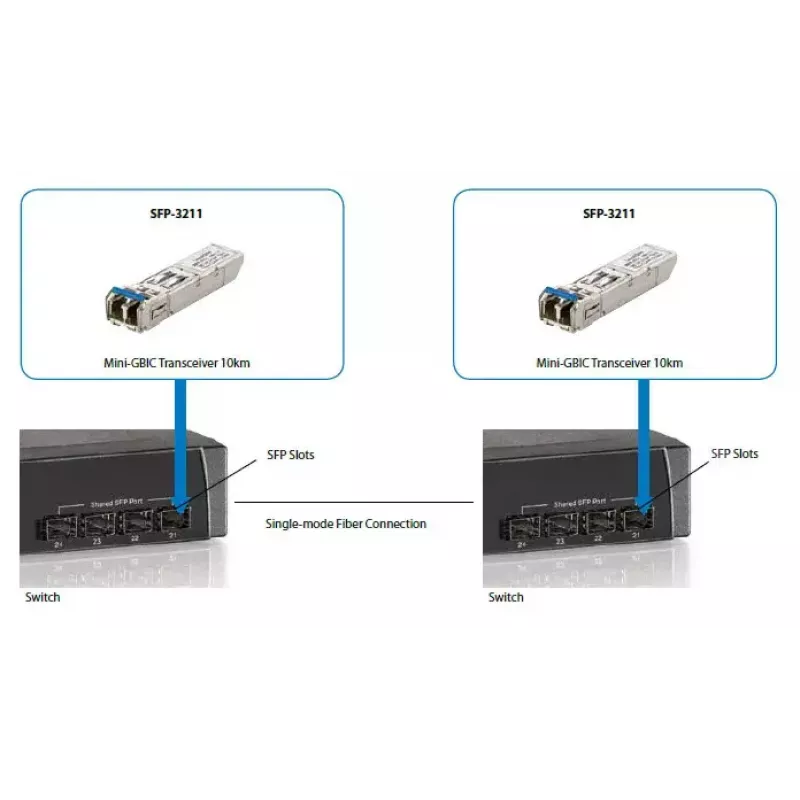

• Netzwerkgeräte mit SFP-Steckplätzen (Switches, Router, Medienkonverter)

Wichtige Spezifikationen

• Modell: LevelOne SFP-3211
• Datenrate: 1,25 Gbit/s (NRZ)
• Wellenlänge: 1310 nm (FP-Laserdiode)
• Anschluss: Duplex LC
• Fasertyp: Singlemode (9 µm)
• Stromversorgung: +3,3 V
• Formfaktor: SFP, MSA-konform

Verwendung

Stecken Sie das SFP-3211-Modul in einen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts, bis es einrastet. Schließen Sie ein Singlemode-Duplex-LC-Faserkabel (9 µm) an das Modul an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Versorgen Sie das Hostgerät mit der standardmäßigen +3,3-V-Versorgung, die bereits vom SFP-Steckplatz bereitgestellt wird; es ist keine zusätzliche Konfigurationssoftware erforderlich. Überprüfen Sie die Verbindung und Datenübertragung anhand der Statusanzeigen des Hostgeräts oder mit Netzwerkmanagement-Tools.

Empfehlungen

Installieren und entfernen Sie das Modul bei ausgeschaltetem Hostgerät, wenn die Gerätedokumentation einen Hot-Swap-Schutz empfiehlt; halten Sie die Faseranschlüsse sauber und abgedeckt, wenn sie nicht verwendet werden, um die Verbindungsqualität und die Einhaltung der Augensicherheit zu gewährleisten.
