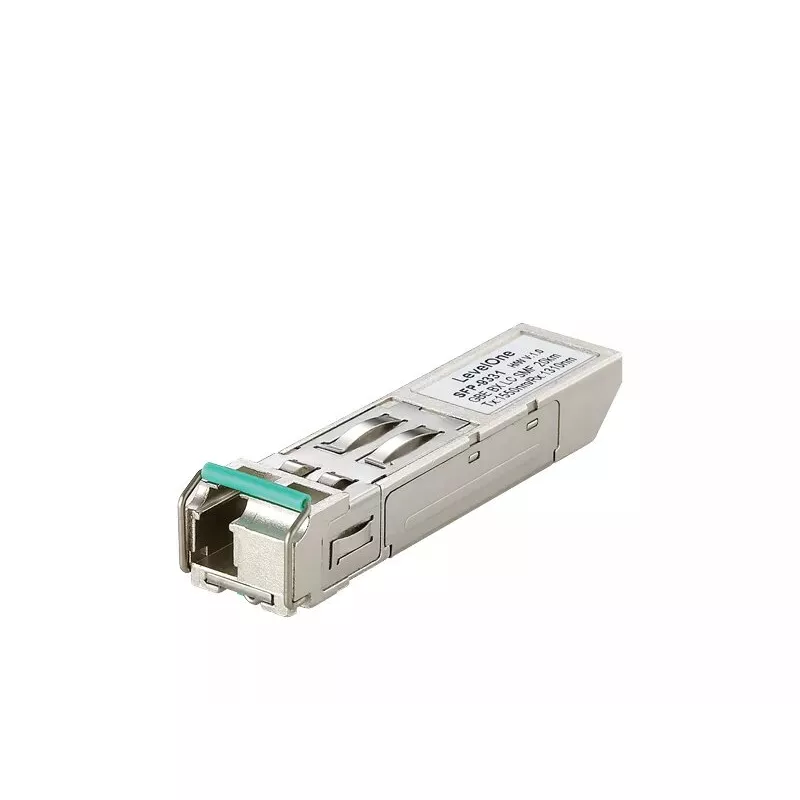

LevelOne 1,25 Gbit/s Singlemode BIDI SFP Transceiver, 20 km, TX 1550 nm / RX 1310 nm

Der LevelOne SFP-9331 ist ein Singlemode-BiDi-SFP-Transceiver, der bidirektionale Datenübertragung mit bis zu 1,25 Gbit/s auf einem einzigen Faseradernpaar über Entfernungen von bis zu 20 km unterstützt. Er sendet bei 1550 nm und empfängt bei 1310 nm und ermöglicht so eine bidirektionale Kommunikation, wenn er mit einem komplementären Transceiver gepaart wird. Das Modul ist kompakt, wird mit einer einzigen +3,3-V-Versorgung betrieben und erfüllt die geltenden Sicherheits- und Schnittstellenstandards wie EN 60825-1, IEEE 802.3z und relevante Fibre-Channel-Spezifikationen.

Vorteile

Der SFP-9331 bietet kostengünstige Glasfaserkonnektivität mit Multi-Rate-Unterstützung (125 Mbit/s bis 1,25 Gbit/s), einem Simplex-LC-Steckverbinder für Einzelfaserverbindungen und Konformität mit MSA für hot-swap-fähige SFP-Schnittstellen. Er ist RoHS-konform und für Laserklasse 1 ausgelegt, sodass keine zusätzliche Konfiguration oder Installationssoftware erforderlich ist.

Geeignet für

• Punkt-zu-Punkt-Singlemode-Glasfaserverbindungen bis zu 20 km
• Netzwerkausrüstung, die hot-plug-fähige SFP-Transceiver benötigt
• Gigabit-Ethernet- und Fibre-Channel-Uplinks und -Verbindungen

Technische Daten

• Schnittstellentyp: SFP (Simplex LC)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s), Multi-Rate 125 Mbit/s bis 1,25 Gbit/s
• Sendewellenlänge (TX): 1550 nm
• Empfangswellenlänge (RX): 1310 nm
• Reichweite: bis zu 20 km auf Singlemode-Faser
• Stromversorgung: einzelne +3,3 V
• Abmessungen: 57 mm × 12 mm × 13,7 mm
• Gewicht: 0,022 kg
• Standards: IEEE 802.3z, Fibre Channel, MSA, EN 60825-1

Verwendung

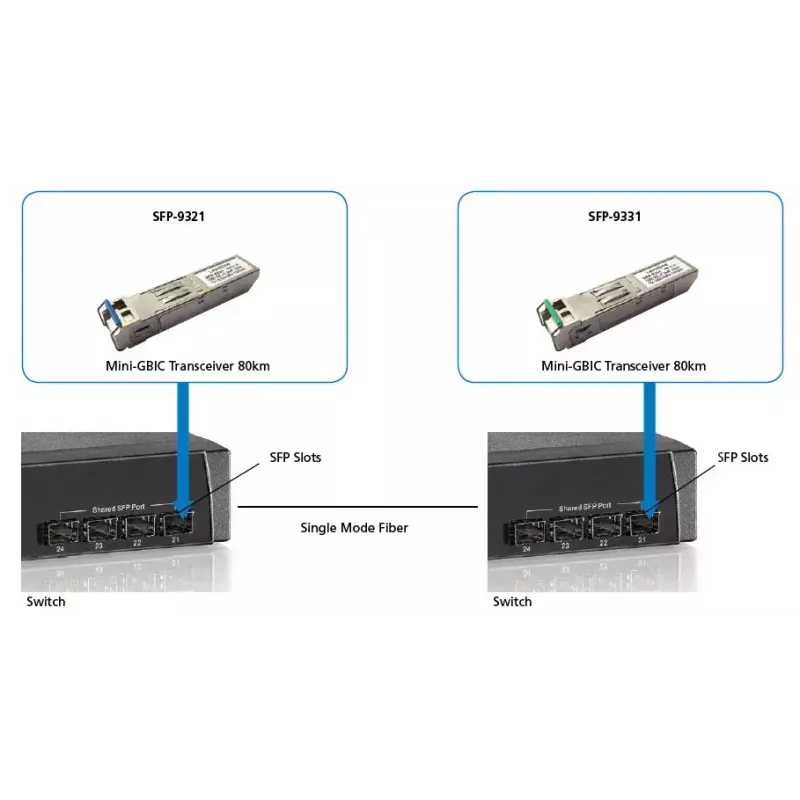

Installieren Sie den SFP-9331 in einem kompatiblen SFP-Port an Switches, Routern oder Medienkonvertern, während das Hostgerät ausgeschaltet oder hot-swap-fähig ist. Für den bidirektionalen Einzelfaserbetrieb paaren Sie diesen Transceiver mit dem komplementären Modul (z. B. SFP-9321), das die entgegengesetzten TX/RX-Wellenlängen verwendet. Schließen Sie das Simplex-LC-Glasfaser-Patchkabel an, überprüfen Sie den Link-Status am Hostgerät und stellen Sie sicher, dass der Host den SFP-Steckplatz mit +3,3 V versorgt.

Empfehlungen

Verwenden Sie zertifizierte Singlemode-Fasern und LC-Simplex-Patchkabel, bestätigen Sie die Kompatibilität mit der SFP-Unterstützungsliste des Hostgeräteherstellers und vermeiden Sie es, die Faser über die empfohlenen Radien hinaus zu biegen. Für langfristige Zuverlässigkeit betreiben Sie das Modul innerhalb der angegebenen Temperatur- und Leistungsgrenzen und befolgen Sie die ESD-Handhabungsverfahren beim Einsetzen oder Entfernen des Moduls.
