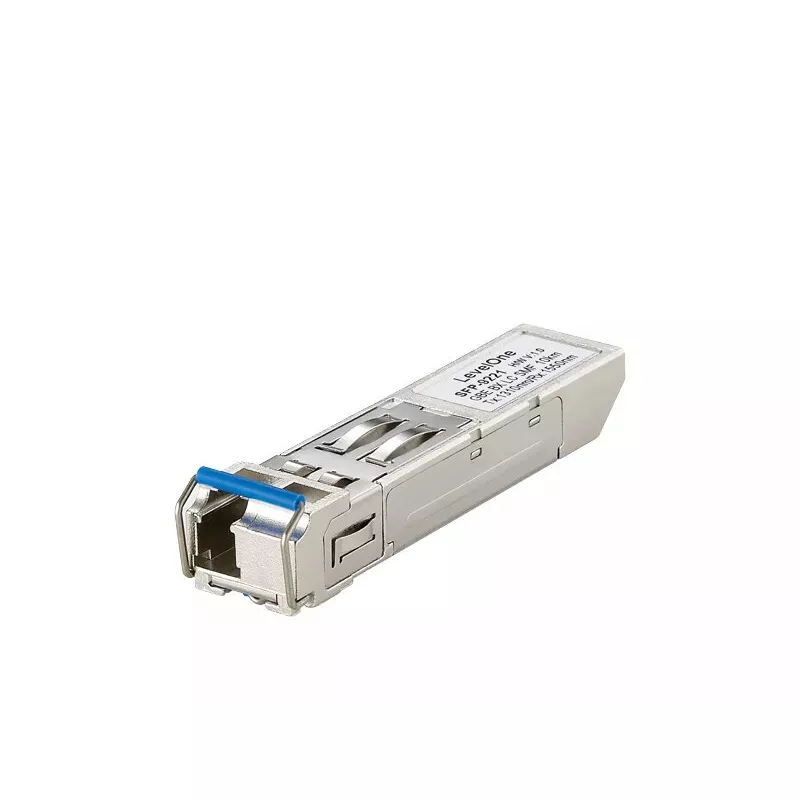

LevelOne 1,25 Gbit/s Singlemode-BIDI-SFP-Transceiver, 10 km, TX 1310 nm / RX 1550 nm

Der LevelOne SFP-9221 ist ein bidirektionaler Singlemode-SFP-Transceiver (BIDI), der für Glasfasernetze entwickelt wurde. Er unterstützt Datenraten von bis zu 1,25 Gbit/s über einzelne Faserkernpaare für Entfernungen von bis zu 10 km, wobei er mit 1310 nm sendet und mit 1550 nm empfängt. Das Modul ist kompatibel mit dem SFP Multi-Source Agreement (MSA), verwendet einen einzelnen LC-Stecker, benötigt eine +3,3-V-Stromversorgung und erfüllt die Lasersicherheitsnormen EN 60825-1. Es eignet sich für Gigabit-Ethernet- und Fibre-Channel-Anwendungen und ist CE/FCC-konform.

Vorteile

Der SFP-9221 ermöglicht eine kostengünstige bidirektionale Übertragung über einen einzelnen Faserkern und reduziert so den Bedarf an Glasfaserinfrastruktur. Er unterstützt mehrere Datenraten von 125 Mbit/s bis 1,25 Gbit/s mit NRZ-Codierung, bietet einen standardmäßigen SFP-Formfaktor für hot-plug-fähige Installation und ist RoHS-konform und bleifrei. Sein LC-Stecker und die MSA-Kompatibilität gewährleisten eine breite Interoperabilität mit Netzwerkgeräten, die SFP-Module akzeptieren.

Geeignet für

• Gigabit-Ethernet-Verbindungen mit bis zu 1,25 Gbit/s
• Fibre-Channel-Verbindungen (kompatibel mit 1,06-Gbit/s-Spezifikationen)
• Reichweitenstarke Singlemode-Verbindungen bis 10 km unter Verwendung eines einzelnen Faserkerns
• Umgebungen, die hot-plug-fähige SFP-Transceivermodule erfordern

Technische Spezifikationen

• Schnittstellentyp: SFP (MSA-kompatibel)
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Wellenlängen: TX 1310 nm, RX 1550 nm
• Reichweite: bis zu 10 km über Singlemode-Faser
• Stecker: LC (einzeln)
• Stromversorgung: +3,3 V; max. Strom 0,3 A
• Normen: IEEE 802.3z (Gigabit-Ethernet), EN 60825-1 (LASER Klasse 1)
• RoHS-konform, bleifrei
• Gewicht: 0,02 kg

Verwendung

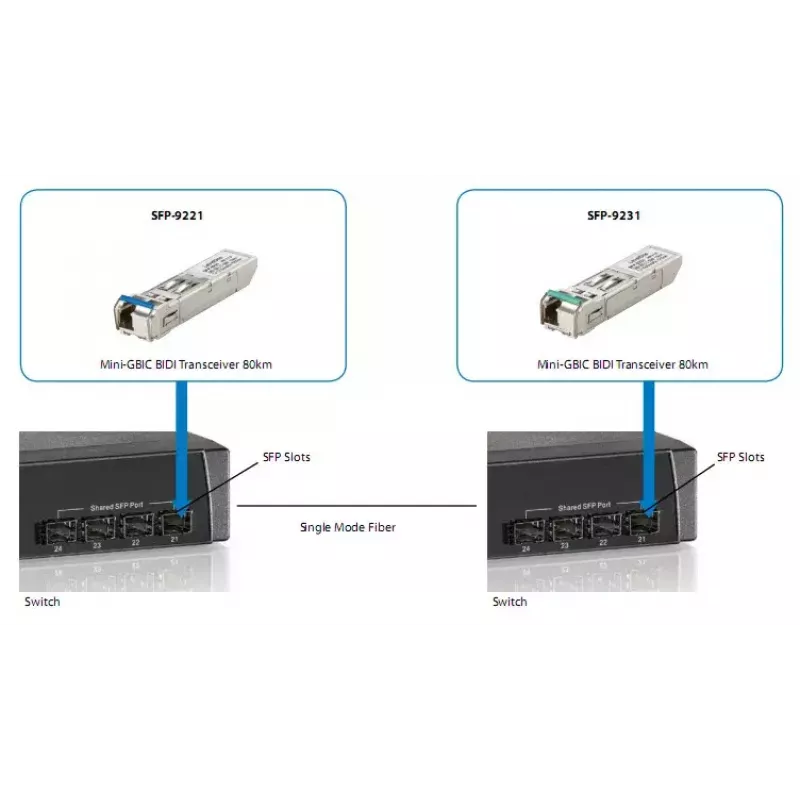

Stecken Sie den SFP-9221 bei eingeschaltetem Gerät in einen SFP-Steckplatz eines kompatiblen Switches, Routers oder Transceiver-Cages, gemäß dem Handbuch des Host-Geräts. Schließen Sie ein Singlemode-LC-Patchkabel an das Modul an. Für den bidirektionalen Betrieb auf einem einzelnen Faserkern koppeln Sie dieses TX-1310-/RX-1550-Modul mit einem komplementären SFP-Modul, das mit 1550 nm sendet und mit 1310 nm empfängt. Überprüfen Sie den Verbindungsstatus und die Datenratenaushandlung am Host-Gerät und beachten Sie die Herstellerhinweise zur Hot-Plug-Handhabung.

Empfehlungen

Verwenden Sie den SFP-9221 in abgestimmten BIDI-Paaren (ein TX 1310 / RX 1550 und ein TX 1550 / RX 1310) für Einzelfaserverbindungen; bestätigen Sie die Kompatibilität mit Ihrem Switch/Anbieter-Firmware und befolgen Sie ESD- und Lasersicherheitsvorkehrungen beim Einbau oder bei der Wartung des Moduls.
