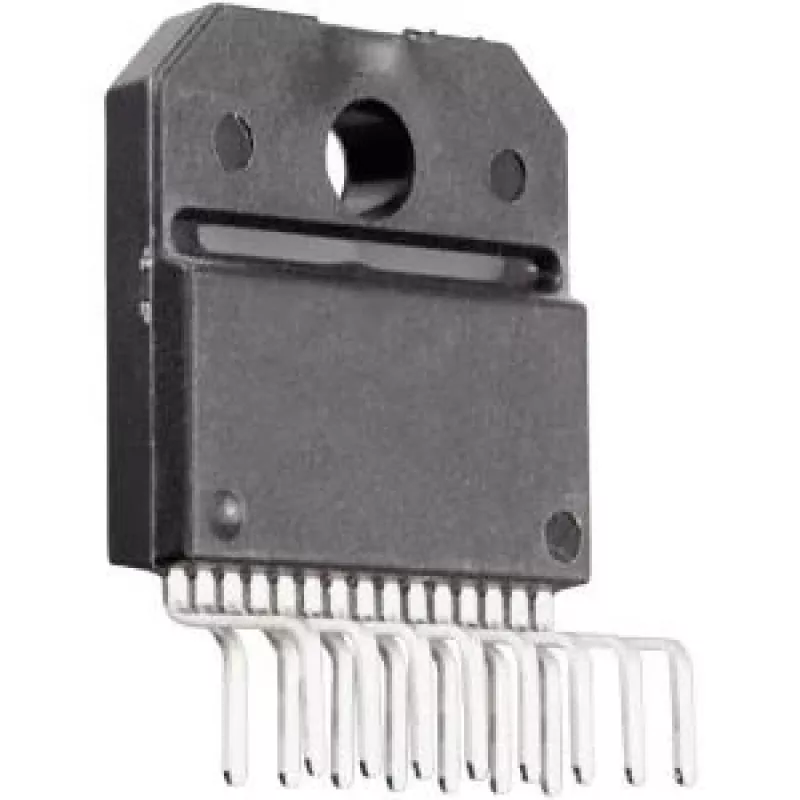

Leistungsmotortreiber Halbbrücke LMD18245T/NOPB von Texas Instruments, dual parallel, TO-220-15 Gehäuse

Texas Instruments LMD18245T/NOPB ist eine integrierte Leistungsmotortreiberschaltung, die als zwei Halbbrückenausgänge in einem TO-220-15-Gehäuse konzipiert ist. Das Bauteil unterstützt die Parallelschaltung der beiden Ausgänge, um die Dauerstrombelastbarkeit zu erhöhen, und eignet sich damit zur Ansteuerung von Gleichstrommotoren, Magnetspulen und anderen induktiven Lasten. Es verfügt über integrierte Leistungsverarbeitungs- und Schutzfunktionen, die das Design der Leistungsstufe vereinfachen und die thermische Leistung in industriellen und automobilen Steuerungsanwendungen verbessern.

Vorteile

Die duale Halbbrückenkonfiguration mit parallel schaltbaren Ausgängen ermöglicht eine flexible Stromskalierung, ohne dass mehrere diskrete Treiber erforderlich sind. Das TO-220-15-Gehäuse bietet eine verbesserte Wärmeableitung für Anwendungen mit höherer Leistung. Integrierte Schutz- und Steuerfunktionen reduzieren den Bedarf an externen Komponenten und tragen zum Schutz von Last und Treiber bei Schalttransienten und Fehlerzuständen bei. Das Bauteil ist für den zuverlässigen Betrieb in Motorsteuerungs- und Leistungsstufenschaltungen vorgesehen, bei denen robustes Schalten und Wärmemanagement erforderlich sind.

Geeignet für

• Ansteuerung von Bürsten-Gleichstrommotoren und Getriebemotoren in industriellen oder automobilen Aktuatoren
• H-Brücken-Konfigurationen für bidirektionale Motorsteuerung
• Leistungsstufen für Magnetspulen, Relais und andere induktive Lasten
• Prototyping und Designs, die durch Parallelschaltung einen höheren Dauerstrom benötigen

Wichtige Spezifikationen

• Zwei Halbbrückenausgänge, die für erhöhte Strombelastbarkeit parallel geschaltet werden können
• TO-220-15-Durchsteck-Leistungsgehäuse für verbesserte Wärmeableitung
• Ausgelegt zum Treiben induktiver Lasten wie Gleichstrommotoren und Magnetspulen
• Integrierte Leistungsverarbeitungsfunktionen und Schutzschaltungen für Fehlerzustände
• Vereinfacht die Implementierung von H-Brücken- und Motortreibertopologien

Verwendung

Integrieren Sie das Bauteil in eine Motortreiber-Leiterplatte unter Beachtung der empfohlenen Stromversorgungs- und Erdungspraktiken, um eine effektive Wärmeableitung aus dem TO-220-15-Gehäuse zu gewährleisten. Wenn ein höherer Strom benötigt wird, schalten Sie die beiden Halbbrückenausgänge gemäß den Anwendungsrichtlinien des Herstellers parallel und achten Sie auf angepasste Verdrahtung und gemeinsame thermische Belastung. Fügen Sie geeignete Entkopplungs-, Snubber- oder Transientenunterdrückungselemente gemäß den Angaben für induktive Lasten hinzu und sorgen Sie für eine angemessene Kühlung, um sichere Sperrschichttemperaturen im Dauerbetrieb aufrechtzuerhalten.

Empfehlungen

Überprüfen Sie anwendungsspezifische Anforderungen wie Versorgungsspannung, Dauer- und Spitzenstrom sowie thermische Grenzen, bevor Sie die Ausgänge parallel schalten. Verwenden Sie das empfohlene Leiterplattenlayout und die Kühlkörpermontage, um die thermische Leistung zu optimieren, und befolgen Sie die üblichen Verfahren zum Schutz vor induktiven Spannungsspitzen beim Ansteuern von Motoren oder Magnetspulen.
