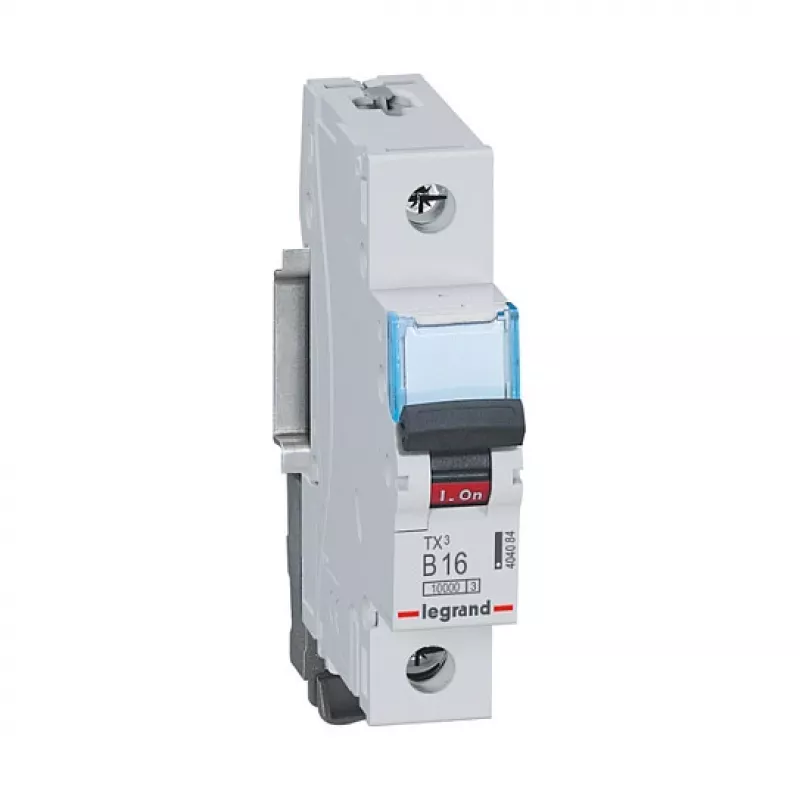

Legrand TX3 Leitungsschutzschalter B16 1-polig 10kA 230/400V 1 Modul

Der Schutz von Stromkreisen vor Überlast und Kurzschluss ist in jeder Wohn- oder Gewerbeanlage von entscheidender Bedeutung. Der Legrand TX3 Leitungsschutzschalter (MCB) B16 1-polig 10kA 230/400V 1 Modul bietet zuverlässigen Schutz in einer kompakten 1-Modul-Breite und ist damit ideal für Verteiler, bei denen Platz knapp ist. Mit einem Bemessungsstrom von 16 A und einer Auslösecharakteristik vom Typ B eignet er sich perfekt für den Schutz von Beleuchtungsstromkreisen und Steckdosen mit moderaten Einschaltströmen.

Für wen ist er geeignet

Dieser Leitungsschutzschalter ist für Elektriker, Schaltschrankbauer und Wartungstechniker konzipiert, die eine zuverlässige Stromkreisabsicherung in Wohn-, Gewerbe- und leichtindustriellen Umgebungen benötigen. Er eignet sich besonders für Installationen, die die Einhaltung der Normen IEC/EN 60898-1 erfordern und bei denen eine Hutschienenmontage bevorzugt wird.

Hauptmerkmale

• 1-polige Ausführung mit 1 Modulbreite (17,7 mm) für platzsparende Installation
• Auslösecharakteristik Typ B: Auslösung zwischen dem 3- und 5-fachen des Bemessungsstroms für schnelle Reaktion auf Kurzschlüsse
• Bemessungsstrom 16 A, Bemessungsspannung 230/400 V AC, Frequenz 50/60 Hz
• Kurzschlussausschaltvermögen (Icn) von 10 kA für robusten Schutz
• Energiebegrenzungsklasse 3 gewährleistet eine hervorragende Strombegrenzung und reduziert die Durchlassenergie
• Schraubklemmen für starre Leiter 1–25 mm² und flexible Leiter 1–16 mm²
• Schutzart IP40 für das Gehäuse und IP20 für die Klemmen für sicheren Betrieb
• Weiter Betriebstemperaturbereich von -25°C bis +70°C
• Mechanische Lebensdauer von 10.000 Schaltspielen für eine lange Lebensdauer
• Entspricht den Normen IEC/EN 60898-1

Technische Daten

• Marke: Legrand
• Serie: TX3
• Modell: 404084
• Produkttyp: Leitungsschutzschalter (MCB)
• Polzahl: 1
• Auslösecharakteristik: B
• Bemessungsstrom: 16 A
• Bemessungsspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Kurzschlussausschaltvermögen (Icn): 10 kA
• Energiebegrenzungsklasse: 3
• Montageart: Hutschiene
• Modulbreite: 1 Modul (17,7 mm)
• Anschlussart: Schraubklemmen
• Klemmkapazität (starr): 1–25 mm²
• Klemmkapazität (flexibel): 1–16 mm²
• Schutzart (Gehäuse): IP40
• Schutzart (Klemmen): IP20
• Betriebstemperatur: -25°C bis +70°C
• Normen: IEC/EN 60898-1
• Elektrische Lebensdauer: 10.000 Schaltspiele

Tipps

Stellen Sie bei der Installation sicher, dass der Leitungsschutzschalter ordnungsgemäß auf der Hutschiene sitzt und die Klemmen mit dem vom Hersteller angegebenen Drehmoment angezogen werden. Für Stromkreise mit hohen Einschaltströmen (z. B. Motoren, Transformatoren) erwägen Sie eine Charakteristik vom Typ C oder D. Überprüfen Sie immer, ob der Kurzschlussstrom am Installationspunkt 10 kA nicht überschreitet.
