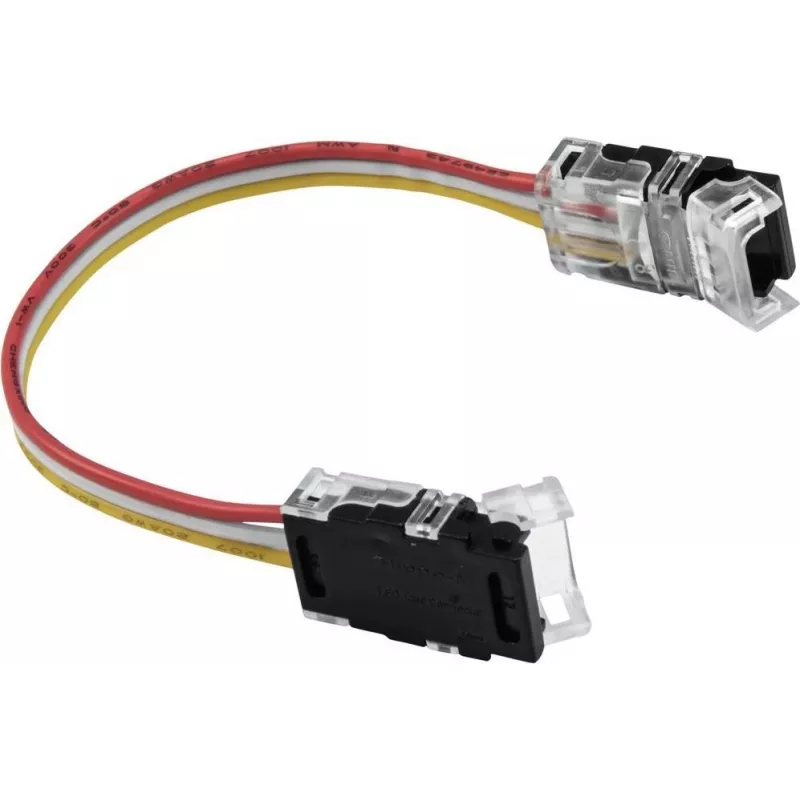

LED-Streifen-Verbinder, EUROLITE 50530067, 3-polig, für 10 mm LED-Streifen

EUROLITE 50530067 ist ein 3-poliger Verbinder für 10 mm LED-Streifen, der eine werkzeuglose elektrische und mechanische Verbindung ermöglicht. Entwickelt für RGB- oder beliebige 3-Leiter-LED-Streifen mit einer Breite von 10 mm, bietet dieser Verbinder eine schnelle Alternative zum Löten beim Verbinden kurzer Streifenabschnitte, Reparieren beschädigter Segmente oder Anschließen eines Streifens an externe Verkabelung in Beleuchtungsinstallationen. Das kompakte Kunststoffgehäuse und integrierte Kontaktstifte sorgen für einen zuverlässigen Kontakt, der für Niedervolt-LED-Anwendungen geeignet ist.

Vorteile

Der Verbinder bietet eine schnelle, lötfreie Verbindung, die die Installationszeit verkürzt und den Bedarf an zusätzlichem Werkzeug reduziert. Sein dreipoliges Design gewährleistet die korrekte Ausrichtung der drei Leiter, die bei RGB- oder Drei-Leiter-LED-Streifen verwendet werden. Die kompakte Bauform ermöglicht Verbindungen auf engstem Raum bei gleichbleibend stabilem Kontaktdruck. Das Kunststoffgehäuse bietet grundlegenden mechanischen Schutz für den Kontaktbereich und vereinfacht das wiederholte Montieren und Demontieren, wenn Anpassungen erforderlich sind.

Geeignet für

Wichtige Spezifikationen

Anwendung

Schneiden Sie den 10 mm LED-Streifen sauber ab, sodass die Kupferpads freiliegen und mit den Kontakten des Verbinders ausgerichtet sind. Öffnen Sie den Verbinder, falls er einen aufklappbaren Deckel hat, führen Sie den Streifen so ein, dass jedes Leiterpad mit dem entsprechenden Stift übereinstimmt, und schließen Sie das Gehäuse, um die Kontaktstifte einzurasten. Wenn Sie eine externe Verkabelung anschließen, führen Sie die Drähte gemäß der Polarität oder Farbcodierung in die Verbinderseite ein und sichern Sie sie auf die gleiche Weise durch Schließen. Überprüfen Sie den sicheren mechanischen Sitz und testen Sie den Stromkreis bei Niederspannung, bevor Sie die endgültige Installation vornehmen.

Empfehlungen

Stellen Sie sicher, dass die Kontaktpads des LED-Streifens sauber und unbeschädigt sind, um einen zuverlässigen Kontakt zu gewährleisten. Verwenden Sie den Verbinder nur mit kompatiblen 10 mm Drei-Leiter-LED-Streifen und in Niedervolt-LED-Stromkreisen. Setzen Sie den Verbinder keiner direkten Feuchtigkeit oder Außenbedingungen aus, es sei denn, er befindet sich in einem geeigneten Schutzgehäuse. Für lange Strecken oder dauerhafte Installationen im Außenbereich sollten Sie gelötete Verbindungen oder IP-klassifizierte Verbinder für eine verbesserte Haltbarkeit in Betracht ziehen.
