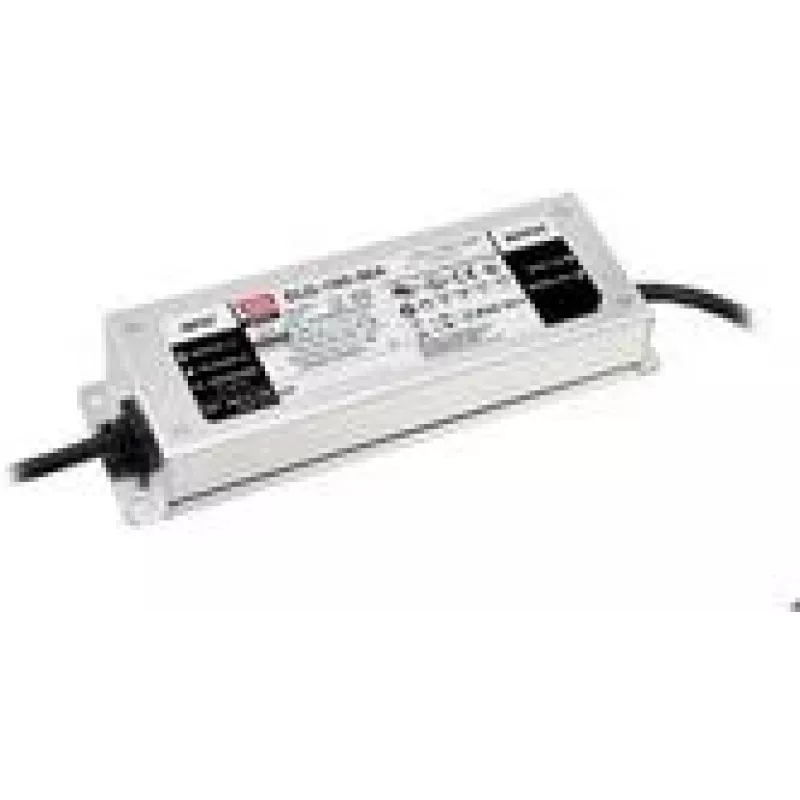

LED-Netzteil Mean Well ELG-100-48-3Y, Einzelausgang 48V 2A, 100W, PFC

Das Mean Well ELG-100-48-3Y ist ein LED-Netzteil mit Einzelausgang, das einen geregelten 48-V-Gleichstromausgang mit bis zu 2 A und einer Gesamtleistung von 100 W liefert. Dieses für LED-Beleuchtungsinstallationen entwickelte Modell verfügt über eine Leistungsfaktorkorrektur (PFC), um die Eingangseffizienz zu verbessern und harmonische Verzerrungen zu reduzieren. Das kompakte, belüftete Gehäuse und die Schutzfunktionen machen das Gerät für Inneninstallationen oder geschützte Außeninstallationen geeignet, bei denen eine stabile Konstantspannungsquelle von 48 V erforderlich ist.

Vorteile

Das Netzteil bietet einen stabilen Konstantspannungsausgang von 48 V mit Kurzschluss- und Überstromschutz, um angeschlossene LED-Lasten zu schützen. Die integrierte Leistungsfaktorkorrektur verbessert den AC-DC-Wirkungsgrad und reduziert die Blindleistungsaufnahme. Das Gehäusedesign sorgt für Belüftung und Schutz vor Staub und Wasserspritzern bei Installation an geeigneten Orten, während das Wärmemanagement einen zuverlässigen Betrieb unter wechselnden Lastbedingungen gewährleistet.

Geeignet für

• LED-Streifen- und Modulinstallationen, die eine 48-V-Konstantspannungsversorgung erfordern
• Innen- oder geschützte architektonische und kommerzielle Beleuchtungsanwendungen
• Beschilderungs- und Displaybeleuchtung, bei der eine stabile Ausgabe und Schutzfunktionen erforderlich sind
• Beleuchtungsnachrüstprojekte und zentralisierte 48-V-Beleuchtungssysteme

Technische Daten

• Ausgangsspannung: 48 V DC Konstantspannung
• Ausgangsstrom: bis zu 2 A
• Nennausgangsleistung: 100 W
• Eingang: AC-Netz mit Leistungsfaktorkorrektur (PFC)
• Schutzfunktionen: Kurzschlussschutz, Überstromschutz, Überspannungsschutz, Übertemperaturschutz
• GehäVerwendung: belüftetes Gehäuse, geeignet für Innen- oder geschützten Außeneinsatz
• Betriebsumgebung: ausgelegt für typische Innen- oder geschützte Außenbeleuchtungsinstallationen

Verwendung

Installieren Sie das Netzteil an einem Ort, der den Umweltschutzrichtlinien für geschützte Außen- oder Innenanwendungen entspricht, und stellen Sie eine ausreichende Belüftung und Freiraum um das Gehäuse sicher. Schließen Sie den AC-Netzeingang gemäß den örtlichen Elektrovorschriften an und achten Sie auf eine ordnungsgemäße Erdung. Verbinden Sie den 48-V-DC-Ausgang mit der LED-Last und beachten Sie die richtige Polarität. Stellen Sie sicher, dass die gesamte LED-Last die 100-W-Nennleistung nicht überschreitet und dass Verkabelung und Steckverbinder für den Ausgangsstrom ausgelegt sind. Schalten Sie das Gerät nach dem Anschluss ein und prüfen Sie, ob die Ausgangsspannung stabil ist und ob etwaige Statusanzeigen am Gerät einen normalen Betrieb anzeigen.

Empfehlungen

Verwenden Sie geeignete Kabelquerschnitte und sichere Verbindungen, um Spannungsabfälle bei 2 A Ausgang zu minimieren. Vermeiden Sie die Installation des Geräts an vollständig exponierten Außenstandorten ohne zusätzlichen Gehäuseschutz. Berechnen Sie bei langen LED-Strängen den Spannungsabfall und ziehen Sie kürzere Stränge oder Leitungen mit größerem Querschnitt in Betracht. Beachten Sie bei Installation und Wartung die Sicherheitsrichtlinien des Herstellers und die örtlichen Elektrovorschriften.
