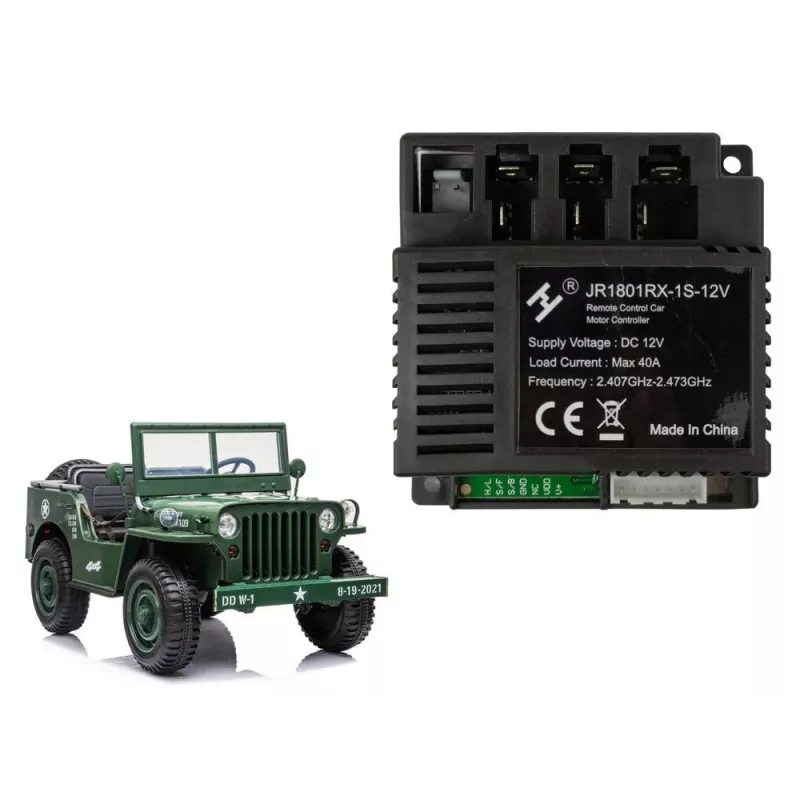

LEAN CARS Zentralmodul JR1801RX-1S-12V für JH101 – 12V 2,4 GHz Ride-On-Car-Empfänger-Steuerplatine

Ein Kind tritt auf das Pedal seines Ride-On-Cars, aber nichts passiert. Die Lenkung ist tot und die Fernbedienung reagiert nicht mehr. Oft ist die Ursache eine defekte zentrale Steuerplatine. Dieses LEAN CARS Zentralmodul JR1801RX-1S-12V ist ein direkter Ersatz für das Steuermodul, das im Modell JH101 verbaut ist, und gibt einem ansonsten einwandfreien Spielzeug ein zweites Leben.

Dieses Zentralmodul fungiert als das Gehirn des Autos. Es nimmt Signale vom Pedal, vom Lenkrad und vom 2,4-GHz-Fernbedienungsempfänger entgegen und steuert entsprechend den Hauptmotor und den Lenkaktuator. Ausgelegt für ein Einzelmotor-Antriebssystem, arbeitet es mit einem 12-V-Gleichstrom-Bordnetz.

Wichtige technische Daten

• Kompatibel mit: LEAN CARS / LEANTOYS JH101 elektrischem Ride-On-Car
• Original-Teilenummer: JR1801RX-1S-12V
• Betriebsspannung: 12V DC
• Fernbedienungsfrequenz: 2,4 GHz
• Antriebskonfiguration: Einzelantrieb (1S) mit einem Hauptmotorausgang
• Lenksteuerung: Integrierter elektrischer Lenkausgang
• Steckverbindertyp: Mehrpolige JST/XH-Steckverbinder für Batterie, Motor, Lenkung, Beleuchtung und anderes Zubehör
• Kopplung: Tasten-Kopplung mit der mitgelieferten 2,4-GHz-Fernbedienung
• Schutz: Überlast- und Kurzschlussschutz
• Platinenoberfläche: FR-4-Leiterplatte

Warum dieses Modul wählen

Als echtes Ersatzteil aus der LEAN CARS-Reihe wird dieses Steuermodul nach derselben Spezifikation wie das Originalbauteil hergestellt. Es passt in die vorhandenen Befestigungspunkte und wird direkt in den Kabelbaum des Autos eingesteckt, wobei dieselben Steckverbinder verwendet werden. Es ist keine Modifikation am Chassis oder das Durchtrennen von Kabeln erforderlich. Das Modul unterstützt außerdem dasselbe Kopplungsverfahren wie das Original, sodass es mit der vorhandenen Fernbedienung funktioniert.

Ideale Anwendungsfälle

• Ersetzen eines defekten, beschädigten oder durchgebrannten Steuermoduls in einem JH101-Ride-On-Car
• Wiederherstellung der Fernbedienungsfunktion und der Hoch-/Niedriggeschwindigkeitsumschaltung
• Einbau als zuverlässiges Ersatzteil bei der Aufrüstung der Elektronik eines ähnlichen 12-V-Elektrofahrzeugs für Kinder mit Einzelantrieb

Gut zu wissen

Für die Installation sind grundlegende Kenntnisse der Verkabelung erforderlich. Trennen Sie die Batterie, bevor Sie das Modul austauschen. Stellen Sie sicher, dass alle Steckverbinder fest sitzen. Beachten Sie die Polarität der Batteriekabel und ziehen Sie bei Bedarf den Schaltplan Ihres Fahrzeugs zu Rate. Die LED-Anzeige auf der Platine leuchtet, wenn Strom angeschlossen ist, und die Kopplungstaste wird verwendet, um die Fernbedienung zu synchronisieren. Dieses Modul ist für die Verwendung mit dem Original-12-V-Akku und -Motorsystem vorgesehen; überschreiten Sie nicht die Nenneingangsspannung.
