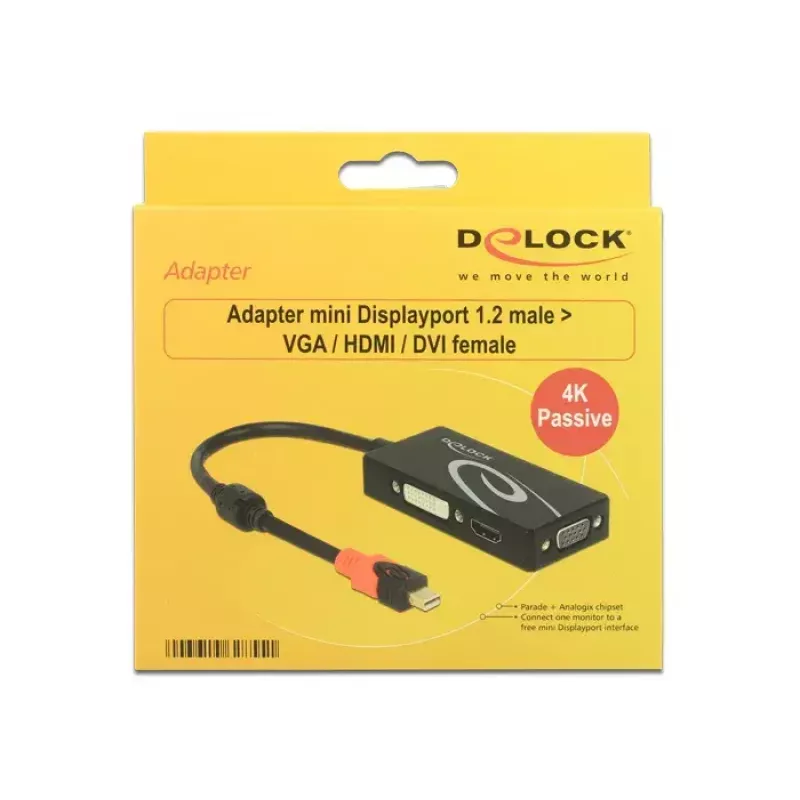

Laptop-Dock DeLOCK 62855 Kabelgebunden Schwarz

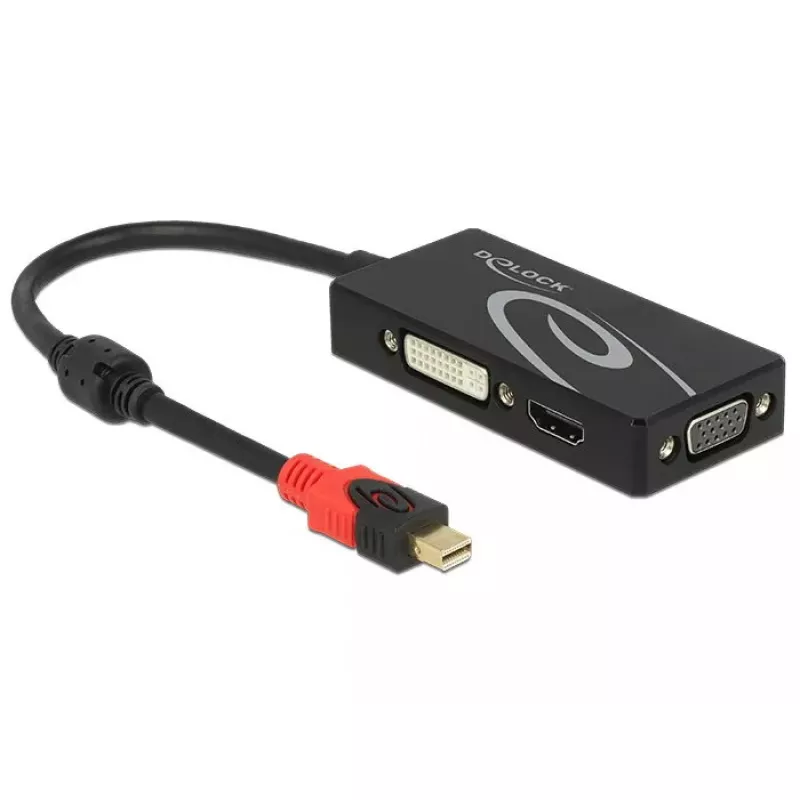

Der DeLOCK 62855 Mini DisplayPort-Adapter ermöglicht es einem Laptop oder einem anderen System mit Mini DisplayPort, ein einzelnes externes Display über VGA, HDMI oder DVI anzuschließen. Der Adapter ist ein passiver Konverter (Pegelwandler), der für Grafikausgänge mit DP++-Unterstützung ausgelegt ist und Audio nur über den HDMI-Ausgang überträgt. Es handelt sich um ein kurzes, 0,2 m langes schwarzes Kabel mit integrierten Chipsatzkomponenten für jeden Signalpfad.

Vorteile

Dieser Adapter bietet flexible Videoausgabeoptionen – VGA, HDMI-A und DVI-D (Single Link) – in einer kompakten kabelgebundenen Bauform. Er unterstützt bis zu 3840 x 2160 @ 30 Hz über HDMI/DVI und bis zu WUXGA 1920 x 1200 @ 60 Hz über VGA (die tatsächlichen Auflösungen hängen vom Quellgerät und der angeschlossenen Hardware ab). Es ist keine Treiberinstallation erforderlich und der Adapter ist betriebssystemunabhängig. Die HDMI- und DVI-Pfade werden von Parade PS8339-Chipsätzen und der VGA-Pfad von einem Analogix ANX9833-Chipsatz verarbeitet.

Geeignet für

• Anschluss eines Laptops mit Mini DisplayPort/DP++ an einen HDMI-Monitor oder Fernseher
• Anschluss an ein DVI-D (Single Link) Display
• Anschluss an einen VGA-Projektor oder Legacy-Monitor

Technische Spezifikationen

• Eingang: 1 x Mini DisplayPort 20-Pin Stecker
• Ausgänge: 1 x HDMI-A 19-Pin Buchse, 1 x DVI-D 24+1 (Single Link) Buchse, 1 x VGA 15-Pin Buchse
• Chipsätze: 2 x Parade PS8339 (HDMI + DVI), 1 x Analogix ANX9833 (VGA)
• Standards: DisplayPort 1.2, High Speed HDMI mit Ethernet (HEC)
• Maximale HDMI/DVI-Auflösung: bis zu 3840 x 2160 @ 30 Hz (systemabhängig)
• Maximale VGA-Auflösung: bis zu 1920 x 1200 @ 60 Hz (systemabhängig)
• Kabellänge (ohne Anschlüsse): ca. 20 cm (0,2 m)
• Farbe: Schwarz
• Hinweis: Passiver Konverter – erfordert DP++-Ausgang; es kann jeweils nur ein Monitor verwendet werden; Audio nur über HDMI

Verwendung

Schließen Sie den Mini DisplayPort-Stecker an den Laptop oder die Grafikquelle an, die DP++ unterstützt. Verbinden Sie das gewünschte Displaykabel mit dem entsprechenden Ausgang des Adapters (HDMI, DVI-D oder VGA). Stellen Sie sicher, dass jeweils nur ein Display an den Adapter angeschlossen ist. Wählen Sie das externe Display in den Anzeigeeinstellungen des Betriebssystems aus und passen Sie Auflösung und Bildwiederholrate entsprechend den Fähigkeiten des Quellgeräts und des angeschlossenen Monitors oder Projektors an.

Empfehlungen

Verwenden Sie den Adapter mit Geräten, die DP++ (Dual-Mode DisplayPort) ausdrücklich unterstützen. Überprüfen Sie für die Audioausgabe über HDMI die Audio-over-DisplayPort-Einstellungen des Quellgeräts. Stellen Sie beim Anschluss hochauflösender Displays sicher, dass Host-Hardware und Kabel die gewünschte Auflösung und Bildwiederholrate unterstützen.
