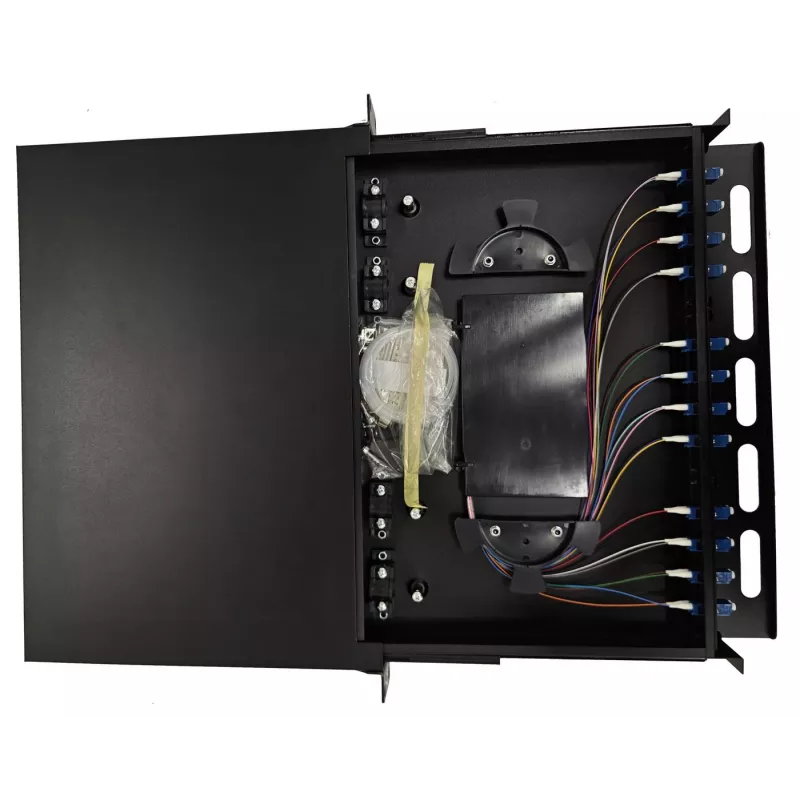

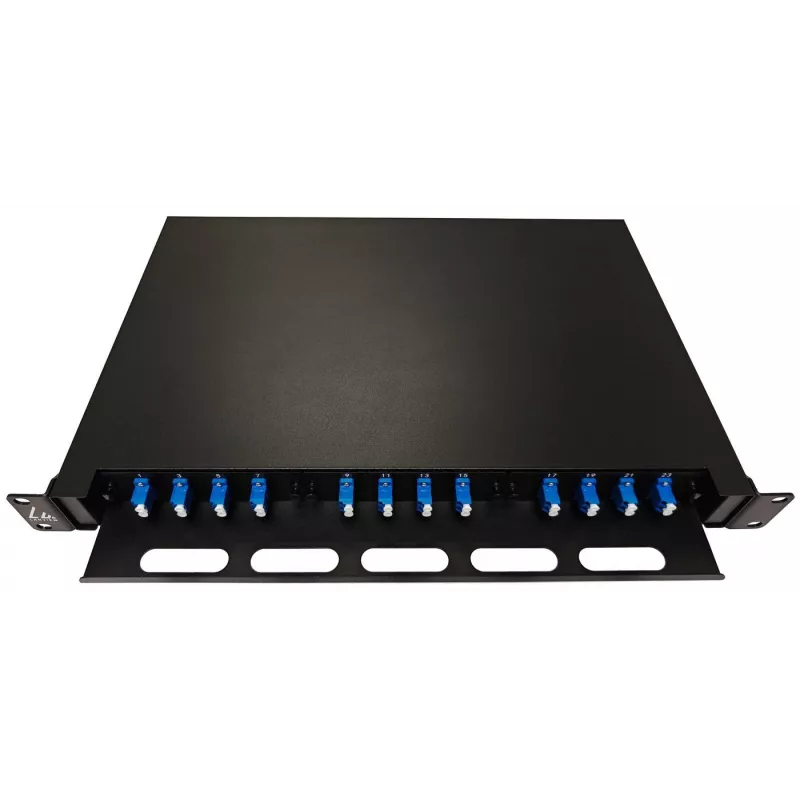

1HE Innenbereich-19-Zoll-Schieberackpanel ODF mit Kapazität für 24 Glasfasern und 12 LC-Duplex-Ports. Das Panel wird voll bestückt mit LC/UPC-Singlemode-Duplex-Adaptern und vorkonfektionierten LC/UPC G657A2 0,9 mm 1 m LSZH farbcodierten Pigtails geliefert. Die Einheit passt in ein Standard-19"-Rack und verfügt über ein ausziehbares Design für einfacheren Zugang bei Installation und Wartung.

Vorteile

Das verschiebbare 1HE-Design bietet bequemen Frontzugang zu Adaptern und Pigtails, ohne die Einheit aus dem Rack zu entfernen. Voll bestückte LC/UPC-Adapter und werkseitig konfektionierte G657A2-Pigtails reduzieren das Spleißen vor Ort und beschleunigen die Inbetriebnahme. Die LSZH-Ummantelung der Pigtails minimiert die gefährliche Rauchentwicklung in geschlossenen Räumen, und die Farbcodierung vereinfacht die Faseridentifikation.

Geeignet für

• Innenbereich-Telekommunikations- und Rechenzentrums-Fasermanagement
• FTTx, Backbone- und horizontale Verteilertafeln
• Umgebungen, die schnellen Zugang und geordnete Faserverlegung erfordern

Wichtigste Spezifikationen

• Formfaktor: 1HE, 19-Zoll-Rackmontage, Schiebe-Panel
• Kapazität: 24 Adern (Fasern), 12 LC-Duplex-Ports
• Steckverbinder/Adapter: LC/UPC Singlemode-Duplex-Adapter (voll bestückt)
• Pigtails: LC/UPC, G657A2 Singlemode, 0,9 mm, 1 m Länge, LSZH, farbcodiert
• Designmerkmal: ausziehbar für Wartung und Zugang

Verwendung

Montieren Sie die Einheit in einem Standard-19"-Innenbereich-Rack an der gewünschten 1HE-Position. Ziehen Sie das Schiebe-Panel heraus, um auf die LC/UPC-Adapter zuzugreifen und eingehende/abgehende Fasern mit den passenden farbcodierten Pigtails zu verbinden. Führen Sie nach Bedarf Fusionsspleißen oder Patchen mit den vorkonfektionierten Pigtails durch, schieben Sie dann das Panel zurück und sichern Sie es. Verwenden Sie eine ordnungsgemäße Kabelverwaltung, um enge Biegungen zu vermeiden und den Biegeradius der Fasern einzuhalten.

Empfehlungen

Installieren Sie in einer sauberen, temperaturkontrollierten Innenumgebung. Vermeiden Sie eine Überschreitung des empfohlenen Biegeradius für G657A2-Fasern und sichern Sie die Pigtails, um Zugbelastung zu verhindern. Verwenden Sie kompatible LC/UPC-Patchkabel für Verbindungen und beschriften Sie die Ports gemäß Ihrer Netzwerkdokumentation.
