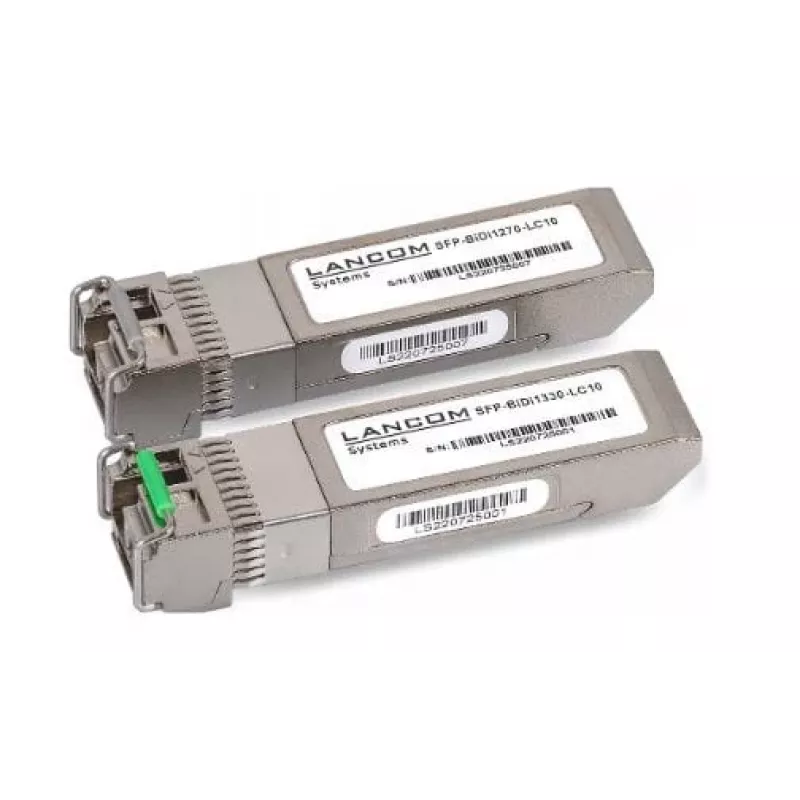

LANCOM SFP-BiDi1310-LC10

Der LANCOM SFP-BiDi1310-LC10 ist ein Glasfaser-SFP+-Transceiver zur Verwendung in LANCOM-Switches, Routern und Firewalls mit SFP-Ports. Er unterstützt bidirektionale Übertragung über eine einzelne Faser, um hochdichte Glasfaserverbindungen zu ermöglichen und gleichzeitig Verkabelung einzusparen. Das Modul ist silberfarben, unterstützt Verbindungsgeschwindigkeiten von bis zu 10 Gbit/s und ist für Singlemode 9/125 µm Glasfaserstrecken bis zu etwa 20 km geeignet. Die Kompatibilität mit LANCOM-Geräten gewährleistet einfaches Einsetzen und hot-plug-fähigen Betrieb für Erweiterungen im laufenden Betrieb.

Vorteile

Der SFP-BiDi1310-LC10 ermöglicht bidirektionale Übertragung auf einer einzelnen Faser unter Verwendung zweier unterschiedlicher Wellenlängen, wodurch zwei separate Fasern entfallen und die Verkabelungsinfrastruktur vereinfacht wird. Er unterstützt den Vollduplex-Betrieb mit 10 Gbit/s und bietet Unterstützung für Digital Diagnostic Monitoring (DDM) zur Überwachung von Signal- und Modulstatus. Das Modul ist hot-plug-fähig für Wartungsarbeiten ohne Systemausfallzeiten und entspricht den Kompatibilitätserwartungen von LANCOM-Produkten.

Geeignet für

• Hochgeschwindigkeits-Uplinks zwischen Switches und Aggregationspunkten
• Glasfaserverbindungen zu Routern und Firewall-Appliances mit SFP+-Ports
• Punkt-zu-Punkt-Singlemode-Glasfaserstrecken mit Faserersparnis
• Netzwerksegmente mit 10 Gbit/s Vollduplex-Verbindung

Technische Daten

• Schnittstelle: SFP+
• Maximale Datenübertragungsrate: 10000 Mbit/s (10 Gbit/s)
• Übertragungsverfahren: BiDi-Single-Fiber, zwei Wellenlängen (Sende- und Empfangswellenlänge getrennt)
• Steckverbindertyp: LC/UPC
• Unterstützte Faser: Singlemode 9/125 µm
• Ungefähr unterstützte Streckenlänge: bis zu 20 km
• Betrieb: Vollduplex
• Digital Diagnostic Monitoring (DDM): Unterstützt
• Hot-plug-fähig: Ja
• Farbe: Silber

Verwendung

Setzen Sie das SFP-BiDi1310-LC10-Modul in einen kompatiblen SFP+-Port eines LANCOM-Switches, Routers oder Firewalls bei ein- oder ausgeschaltetem Gerät ein – das Modul ist hot-plug-fähig für den Einsatz im laufenden Betrieb. Schließen Sie ein LC-Singlemode-Patchkabel an das Modul an und stellen Sie sicher, dass am gegenüberliegenden Ende der Strecke das komplementäre BiDi-Modul mit passender Wellenlänge installiert ist. Überprüfen Sie nach dem Einsetzen die Gerätediagnose oder die Managementschnittstelle, um den Verbindungsstatus und die DDM-Werte zu bestätigen. Konfigurieren Sie das Netzwerkgerät je nach Bedarf für den 10 Gbit/s-Betrieb und eventuelle VLAN- oder Interface-Einstellungen.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie Singlemode 9/125 µm Glasfaser-Patchkabel und stellen Sie sicher, dass der entfernte Transceiver das komplementäre BiDi-Wellenlängenpaar unterstützt. Vermeiden Sie Biegungen über den vom Hersteller empfohlenen Biegeradius hinaus und überprüfen Sie die DDM-Parameter über die LANCOM-Managementschnittstelle, um die optische Leistung und die Modultemperatur zu überwachen.
