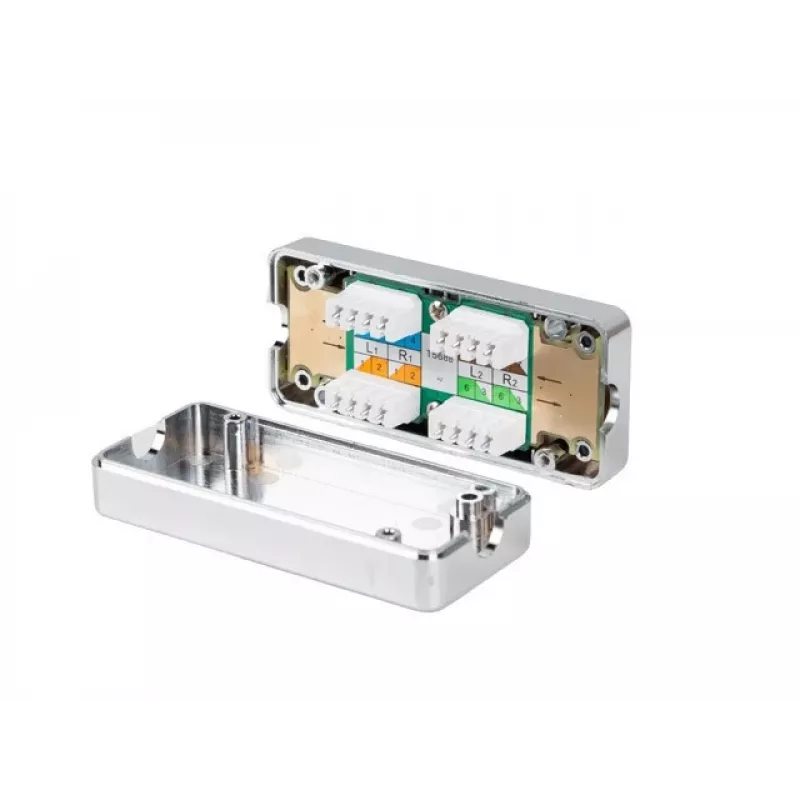

LANBERG Netzwerk-Anschlussdose PLC-6SL1-S, Cat6 S/FTP (S-STP), Silber, 82×35×23 mm

Die LANBERG Netzwerk-Anschlussdose PLC-6SL1-S ist ein kompaktes Schutzgehäuse, das für geschirmte Twisted-Pair-Verkabelung der Kategorie Cat6 S/FTP (auch bekannt als S-STP) entwickelt wurde. In Silber ausgeführt und mit den Abmessungen 82×35×23 mm ist diese Anschlussdose für die Inneninstallation vorgesehen, um Abschlüsse, Spleißpunkte und einen geschirmten LSA-Steckverbinder der Kategorie 6 aufzunehmen. Sie unterstützt sowohl das T568A- als auch das T568B-Verdrahtungsschema und bietet mechanischen Schutz sowie elektromagnetische Schirmkontinuität für geschirmte Cat6-Verbindungen.

Vorteile

Die LANBERG PLC-6SL1-S bietet eine geringe Stellfläche, die für beengte Einbauräume geeignet ist, und gewährleistet dabei die Schirmkontinuität für S/FTP-Verkabelung. Ihr silbernes Finish ist neutral für sichtbare Installationen, und die interne Anordnung unterstützt LSA-Cat6-FTP-Steckverbinder, um eine zuverlässige Signalübertragung zu gewährleisten. Das Gehäuse schützt Kabelabschlüsse vor mechanischen Beschädigungen und Staub, und seine Abmessungen ermöglichen eine diskrete Montage an vielen Innenstandorten.

Geeignet für

• Geschirmte Cat6-Kabelabschlüsse und -spleiße im Innenbereich
• Kleine Verbindungen hinter Wanddosen, Möbeln oder Geräteracks
• Installationen, die eine Verdrahtung nach T568A oder T568B erfordern
• Umgebungen, in denen die Aufrechterhaltung der Schirmkontinuität erforderlich ist

Technische Spezifikationen

• Kabelkategorie: Cat6 (S/FTP, S-STP-Schirmung)
• Interner Steckverbindertyp: LSA-kompatibel für Kategorie 6 FTP
• Unterstützte Verdrahtungsstandards: T568A und T568B
• Material/Ausführung: silberfarbenes Gehäuse
• Abmessungen: 82 × 35 × 23 mm
• Verwendungszweck: Innen-Anschlussdose für Abschlüsse und Spleiße

Anwendung

Bereiten Sie das geschirmte Cat6-Kabel vor, indem Sie den Außenmantel entfernen und den Beilauftdraht oder das Geflecht zurückfalten, um die einzelnen Paare freizulegen. Befolgen Sie entweder das Verdrahtungsschema T568A oder T568B, wenn Sie die Paare auf den LSA-Steckverbinder der Kategorie 6 FTP im Inneren der Anschlussdose auflegen. Stellen Sie sicher, dass der Geflechtschirm und der Beilauftdleiter am Schirmkontakt des Steckverbinders oder am Erdungspunkt des Gehäuses angeschlossen werden, um die Schirmkontinuität zu erhalten. Nach Abschluss der Terminierung und Überprüfung der Verbindungen sichern Sie die Gehäuseabdeckung und montieren die Anschlussdose an der gewählten Innenposition.

Empfehlungen

Verwenden Sie die LANBERG PLC-6SL1-S mit ordnungsgemäß gekennzeichnetem geschirmten Cat6-Kabel und halten Sie einen einheitlichen Verdrahtungsstandard (T568A oder T568B) über die gesamte Verbindung ein. Stellen Sie sicher, dass der Schirm mindestens an einem Punkt ordnungsgemäß mit Erde verbunden ist, und vermeiden Sie scharfe Biegungen oder mechanische Belastungen an den Einführungspunkten. Überprüfen Sie für optimale Leistung die Terminierungen mit einem Netzwerkkabeltester, der geschirmte Paare unterstützt.
