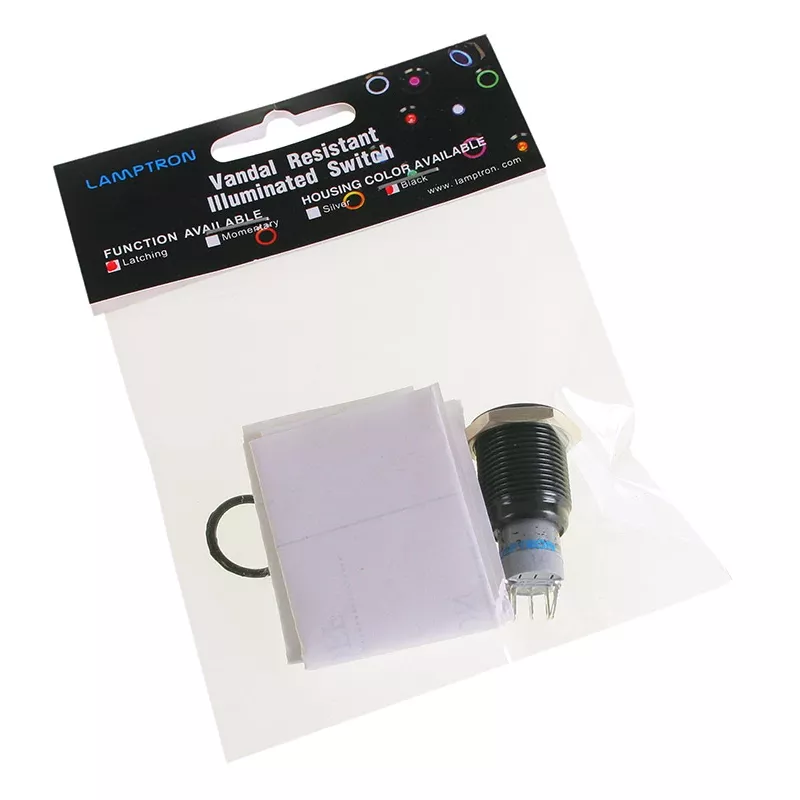

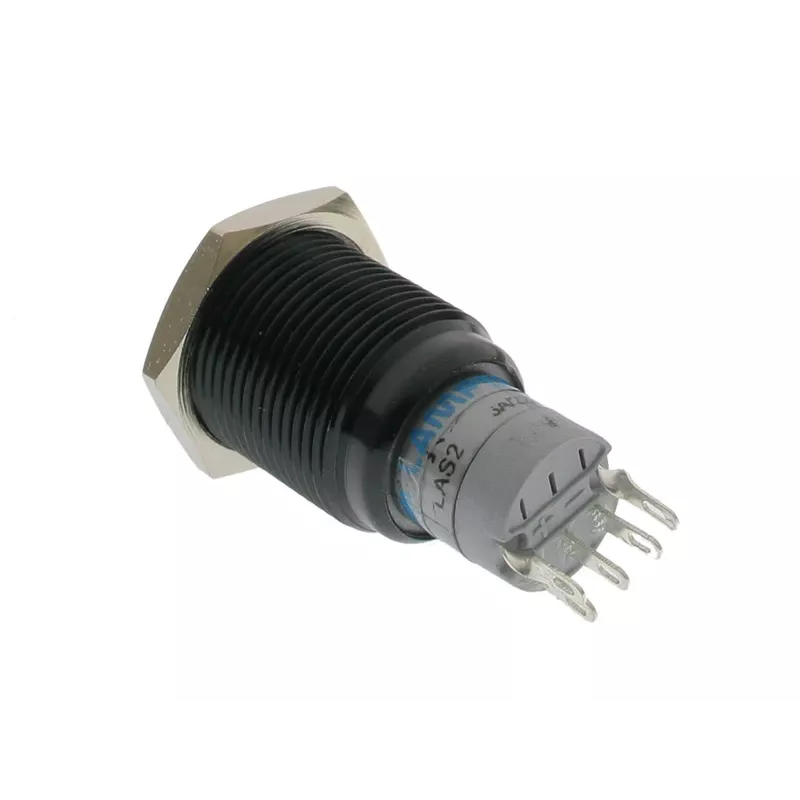

Lamptron Computergehäuseteil LAMP-SW1616L-H — Stahl schwarz, Durchmesser 1,9 cm

Lamptron LAMP-SW1616L-H ist ein kompaktes Computergehäuseteil aus Stahl mit schwarzem Finish und einem Durchmesser von 1,9 cm. Als Einzelkomponente konzipiert, integriert es eine kleine orangefarbene LED und einen mechanischen Schalter mit geringer Stromaufnahme, der für die Montage an der Frontblende oder im Inneren von PC-Gehäusen geeignet ist. Das Teil ist für den Einbau oder Austausch vorgesehen, wenn ein zuverlässiger, platzsparender Anzeigeschalter bei kundenspezifischen Builds und Reparaturen benötigt wird.

Vorteile

Die Stahlkonstruktion bietet mechanische Festigkeit und Verformungsbeständigkeit bei gleichzeitig dezentem schwarzem Erscheinungsbild, das zu vielen modernen PC-Gehäusen passt. Die integrierte orangefarbene LED liefert eine klare visuelle Rückmeldung bei geringem Stromverbrauch, und der für 50 mA bei 24 V ausgelegte Schalter gewährleistet Kompatibilität mit typischen Steuerkreisen und Niederspannungssignalisierung. Die kompakte Größe ermöglicht den Einbau in Umgebungen mit begrenztem Platz oder auf Bedienfeldern mit engem Abstand zwischen den Einbauelementen.

Geeignet für

• Frontblenden-Anzeigen und kleine manuelle Schalter in Desktop-PC-Builds
• Ersatz von verschlissenen oder beschädigten kleinen Schaltern und LED-Anzeigen
• Kundenspezifische Bedienfelder für Lüfter, Beleuchtung oder Hilfs-Niederspannungskreise
• Kompakte oder Mini-ITX-Gehäuse mit begrenztem Platz

Wichtige technische Daten

• Gesamtlänge: 19 mm
• Gehäusedurchmesser: 16 mm (ca. 1,9 cm)
• Material: Stahl
• Finish: schwarz

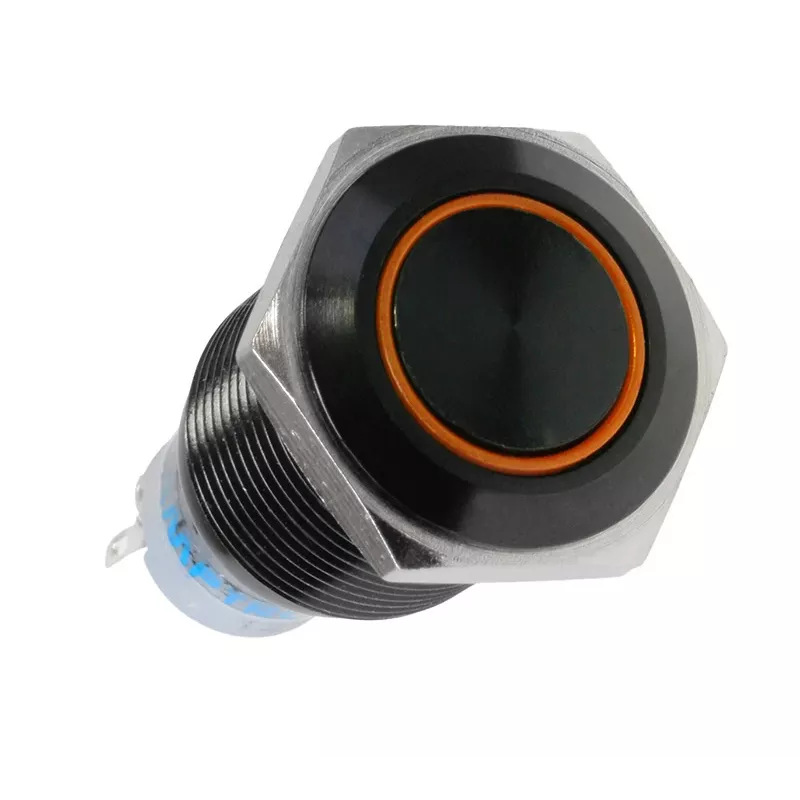

• Anzeige-LED-Farbe: orange
• Schaltleistung: 50 mA bei 24 V
• Anschlüsse: 5 Kontakte

Verwendung

Das Bauteil in eine kompatible Gehäuse- oder Panel-Öffnung mit einem Durchmesser von 16 mm einbauen, wobei die Panelstärke und die Montagemethode der mechanischen Konstruktion des Teils entsprechen müssen. Die fünf Kontakte gemäß dem Schaltplan des Steuerkreises anschließen, dabei auf die korrekte Polarität für die LED und die Schalterverdrahtung achten. Eine geeignete Niederspannungsquelle innerhalb der angegebenen maximalen 24 V verwenden und den Strom auf die Schalter-Nennlast begrenzen oder bei Bedarf externe Strombegrenzungswiderstände für die LED einsetzen. Das Teil mechanisch befestigen und die Funktionsweise von Anzeige und Schalter vor der endgültigen Montage testen.

Empfehlungen

Das Bauteil nur innerhalb der angegebenen elektrischen Grenzwerte (50 mA, 24 V) verwenden. Für eine zuverlässige LED-Lebensdauer eine geeignete Strombegrenzung vorsehen und das Stahlgehäuse keinen korrosiven Umgebungen aussetzen. Bei der Montage in engen Panels auf ausreichend Freiraum für die fünf Anschlusspunkte achten und bei Bedarf Schrumpfschlauch oder Isolierung verwenden, um Kurzschlüsse zu vermeiden.
