Kühlkörper EK Water Blocks Quantum Convection M.2 NVMe Aluminium Silber 24 mm 75 mm 11,3 mm

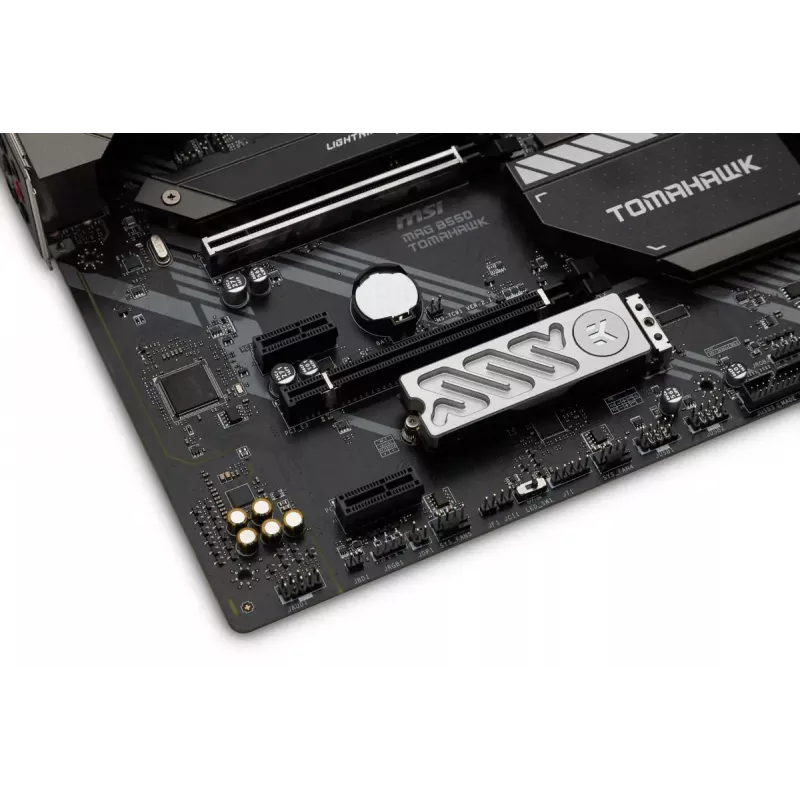

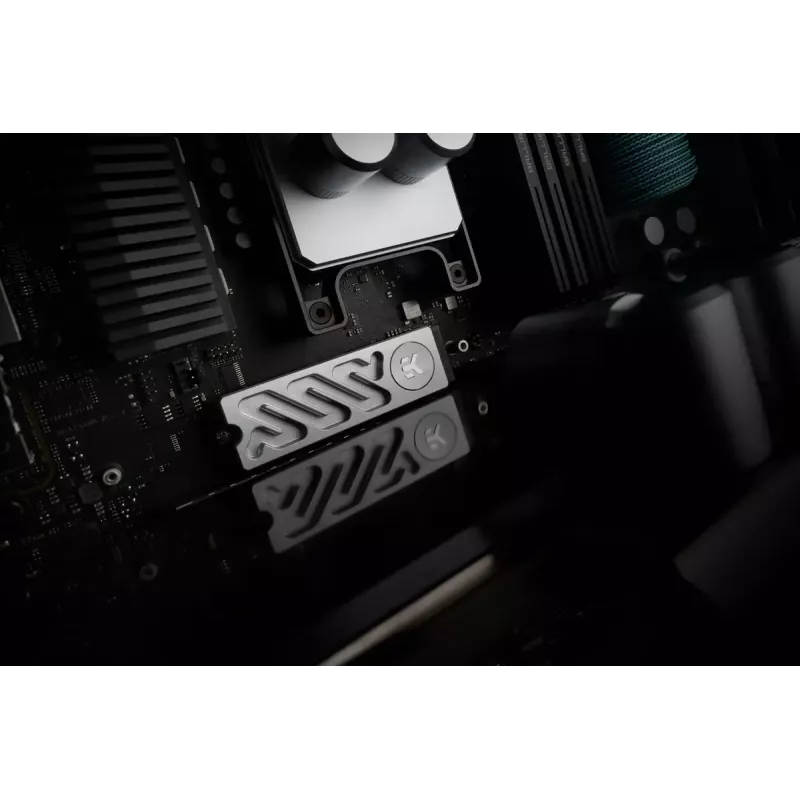

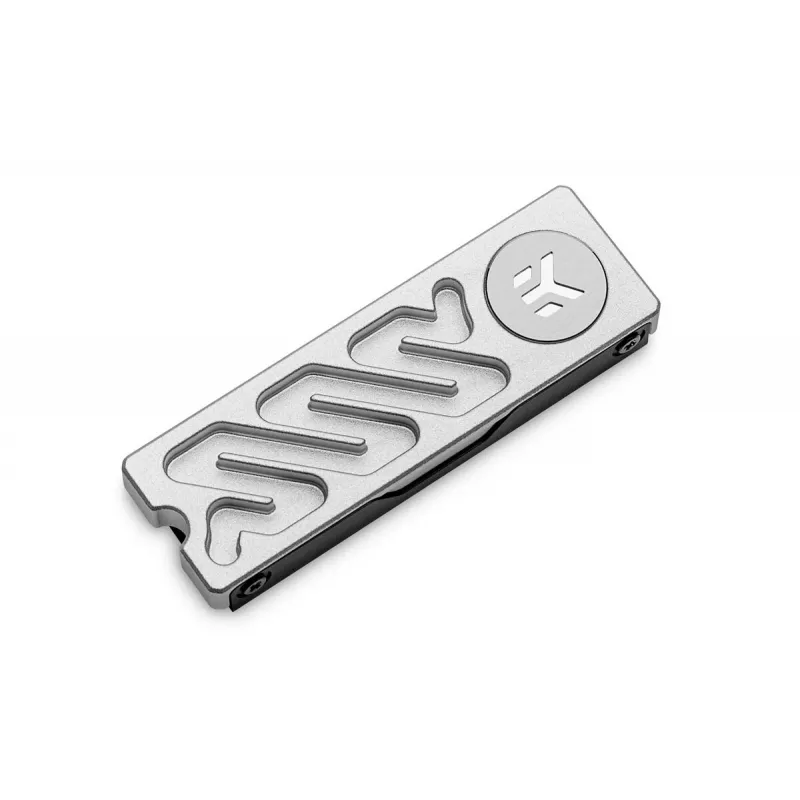

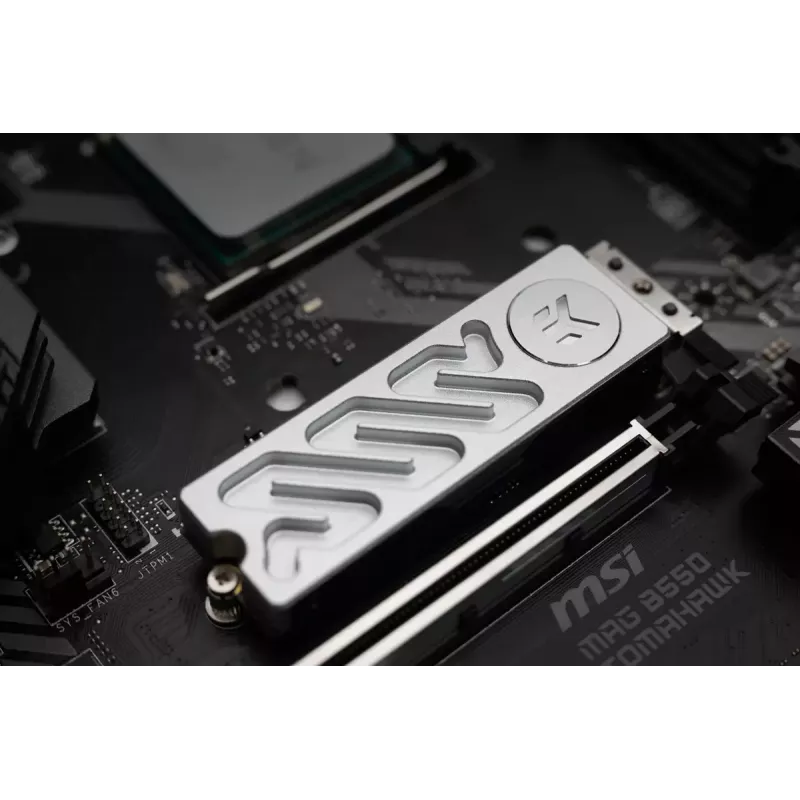

Der EK-Quantum Convection M.2 NVMe ist ein passiver Aluminium-Kühlkörper für M.2-NVMe-SSDs. Er wurde entwickelt, um thermisches Drosseln zu reduzieren oder zu verhindern, indem die Wärmeableitung in Systemen mit ausreichendem Luftstrom verbessert wird, und bietet eine kompakte, flache ästhetische Lösung, die mit den meisten 2280 M.2-NVMe-Laufwerken kompatibel ist. Der Kühlkörper ist CNC-gefräst aus hochwertigem Aluminium mit einer seidenmatten silber eloxierten Oberfläche und enthält eine Aluminium-Rückplatte mit schwarz eloxierter Oberfläche.

Vorteile

Der Kühlkörper bietet ein einfaches, flaches Design, das einfach zu installieren und wiederverwendbar ist. Seine Flip-Backplate-Montagekonstruktion ermöglicht die Installation sowohl auf einseitigen als auch auf doppelseitigen 2280 M.2-NVMe-SSDs, indem die Befestigungslöcher neu ausgerichtet werden, um zusätzlichen Platz zu schaffen. Gefertigt aus CNC-gefrästem Aluminium mit einer strukturierten eloxierten Oberfläche, bietet er eine verbesserte Wärmeleitung und ein neutrales, unaufdringliches Erscheinungsbild, das in die meisten PC-Builds passt.

Geeignet für

• Kühlung einseitiger 2280 M.2-NVMe-SSDs
• Kühlung doppelseitiger 2280 M.2-NVMe-SSDs (mit umgedrehter Rückplatte)
• PC-Builds, die eine kompakte, flache SSD-Kühllösung benötigen

Wichtige Spezifikationen

• Modell: EK-Quantum Convection M.2 NVMe
• Material: CNC-gefrästes Aluminium (Kühlkörper) und Aluminium-Rückplatte
• Oberfläche: Seidenmatt silber eloxiert (Kühlkörper), schwarz eloxiert (Rückplatte)
• Kompatibler Formfaktor: M.2 2280 (22 mm × 80 mm)
• Kompatibilität der Anschlusshöhe: M.2 (NGFF)-Anschlüsse mit 4,2 mm Höhe
• Getestete Kapazitätsunterstützung: bis zu 4 TB
• Abmessungen (ca.): Breite 24 mm, Tiefe 75 mm, Höhe 11,3 mm

Anwendung

Entfernen Sie vorhandene Wärmeleitpads oder Abdeckungen vom SSD-Montagebereich, richten Sie den Kühlkörper über der M.2 2280 SSD aus und befestigen Sie die Rückplatte. Wenn Sie eine doppelseitige SSD installieren, drehen Sie die Rückplatte auf die alternative Lochausrichtung, um den Abstand zum Kühlkörper zu vergrößern. Befestigen Sie sie mit den mitgelieferten Schrauben und stellen Sie sicher, dass die thermische Schnittstelle korrekt zwischen SSD und Kühlkörper sitzt. Setzen Sie das Laufwerk wieder in den M.2-Steckplatz ein und überprüfen Sie, ob ausreichender Gehäuseluftstrom für optimale Kühlleistung vorhanden ist.

Empfehlungen

Installieren Sie den EK-Quantum Convection M.2 NVMe in Systemen mit ausreichendem Gehäuseluftstrom für beste Ergebnisse; überprüfen Sie vor der Installation die Anschlusshöhe (4,2 mm) und die Kompatibilität mit dem 2280-Formfaktor. Vermeiden Sie ein zu starkes Anziehen der Schrauben und stellen Sie sicher, dass das Wärmeleitpad richtig positioniert ist, um den Kontakt zwischen SSD und Kühlkörper aufrechtzuerhalten.
