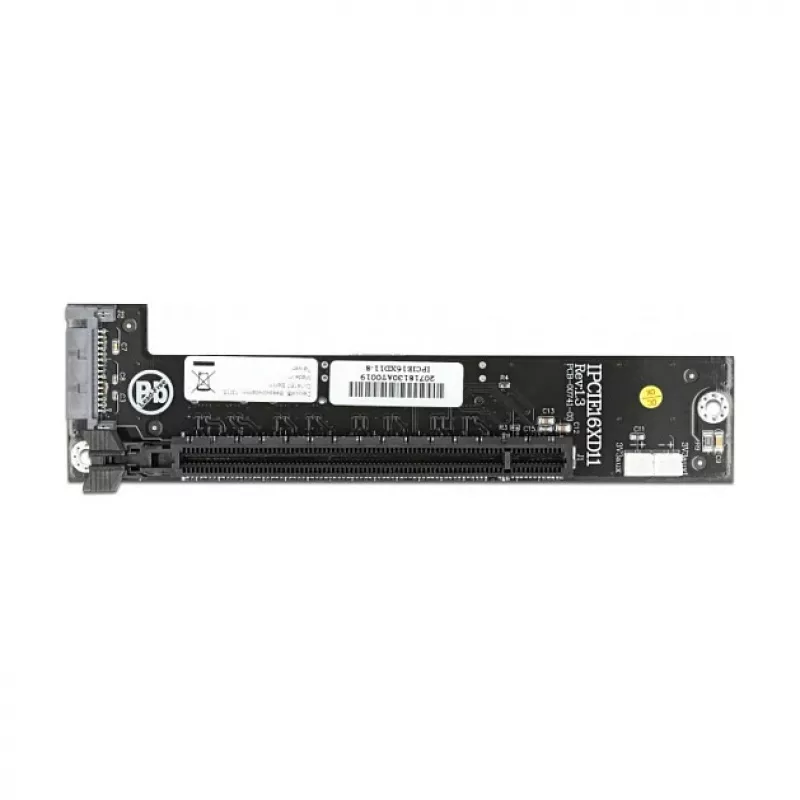

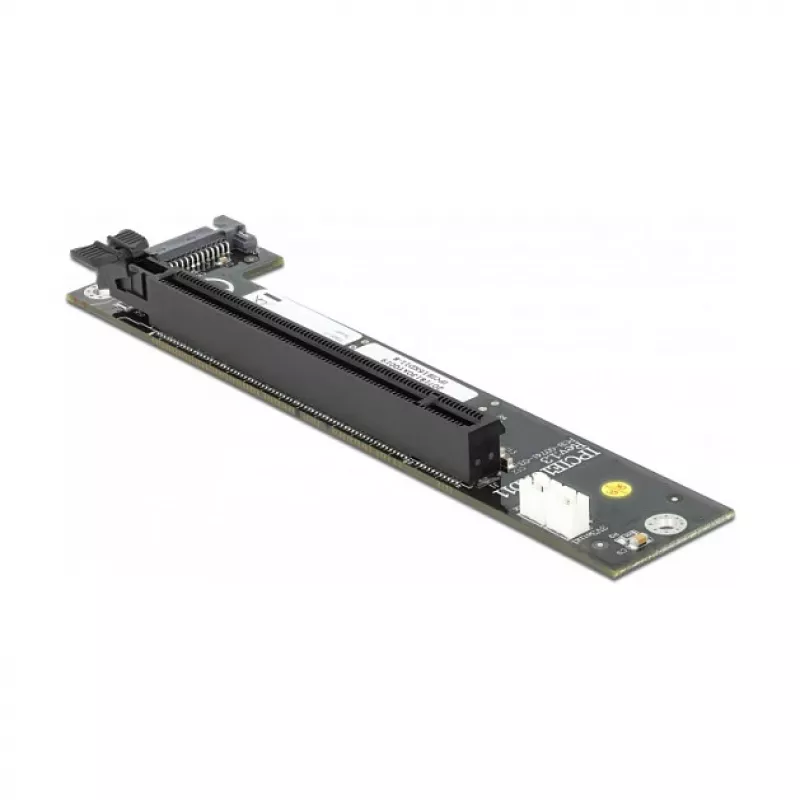

Konverter 2 x SFF-8654 auf PCIe x16 Bifurkation DeLOCK 64148

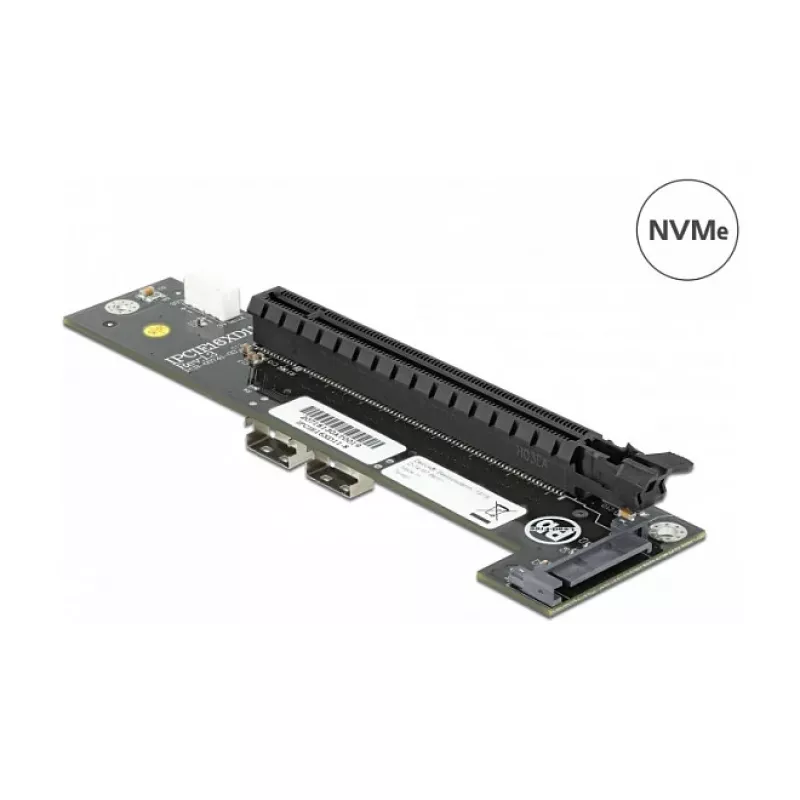

Dieser Konverter von Delock verbindet sich über zwei SFF-8654-Ports mit dem System und bietet einen PCI-Express-x16-Steckplatz, der bis zu acht PCIe-Lanes unterstützt. Er ermöglicht den Anschluss verschiedener PCI-Express-Karten an ein System mit SFF-8654-Schnittstellen und unterstützt die Nutzung mit einem einzelnen SFF-8654-Port, wenn die angeschlossene PCIe-Karte bis zu vier Lanes benötigt. Das Produkt hat eine kompakte Bauform (40 mm Breite, 150 mm Tiefe, 21 mm Höhe) und eine schwarze Oberfläche.

Vorteile

Der DeLOCK 64148 Konverter unterstützt bis zu acht PCIe-Lanes durch die Kombination von zwei SFF-8654-Verbindungen und ist mit PCIe-Bifurkation kompatibel, um den x16-Steckplatz in zwei x4-Segmente (x4 + x4) aufzuteilen, wenn Host und Karte diese Funktion unterstützen. Seine kompakten Abmessungen und der standardmäßige PCIe-x16-Steckplatz machen ihn geeignet für die Integration mehrerer PCIe-Geräte wie NVMe-Add-in-Karten oder Erweiterungskarten, wo SFF-8654-Schnittstellen verfügbar sind.

Geeignet für

• Anschluss von PCI-Express-x16-Karten an Systeme mit SFF-8654-Ports
• Nutzung mit PCIe-Bifurkation-fähigem Host und Karten zur Bereitstellung von x4 + x4 Lanes
• Installation von NVMe- oder U.2-Adapterkarten, die mehrere PCIe-Lanes benötigen

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell: 64148
• Schnittstelle: 2 × SFF-8654 auf 1 × PCIe x16 Steckplatz
• Maximale PCIe-Lanes: bis zu 8 Lanes (4 Lanes pro SFF-8654-Port)
• Bifurkation: unterstützt PCIe-Bifurkation zu x4 + x4 auf dem x16-Steckplatz (wenn vom Host und der Karte unterstützt)
• Abmessungen: 40 mm × 150 mm × 21 mm
• Farbe: Schwarz
• Herkunftsland: Taiwan
• EAN: 4043619641482

Verwendung

Installieren Sie den Konverter, indem Sie die beiden SFF-8654-Kabel vom Host-System mit den SFF-8654-Ports des Konverters verbinden, oder verwenden Sie eine einzelne SFF-8654-Verbindung, wenn die PCIe-Karte nicht mehr als vier Lanes benötigt. Stecken Sie die PCI-Express-x16-Karte in den PCIe-x16-Steckplatz des Konverters und befestigen Sie sie gemäß den Anweisungen der Karte und des Gehäuses. Wenn PCIe-Bifurkation erforderlich ist, aktivieren Sie die Bifurkation im BIOS oder der Firmware des Host-Systems und stellen Sie sicher, dass die angeschlossene PCIe-Karte Bifurkation (x4 + x4) unterstützt.

Empfehlungen

Bestätigen Sie vor der Installation, dass Host-Controller und PCIe-Karte die erforderliche Anzahl von Lanes und Bifurkation unterstützen. Verwenden Sie geeignete Kabel und befolgen Sie die Richtlinien des Systemherstellers für BIOS-/Firmware-Einstellungen und die sichere Befestigung der PCIe-Karte.
