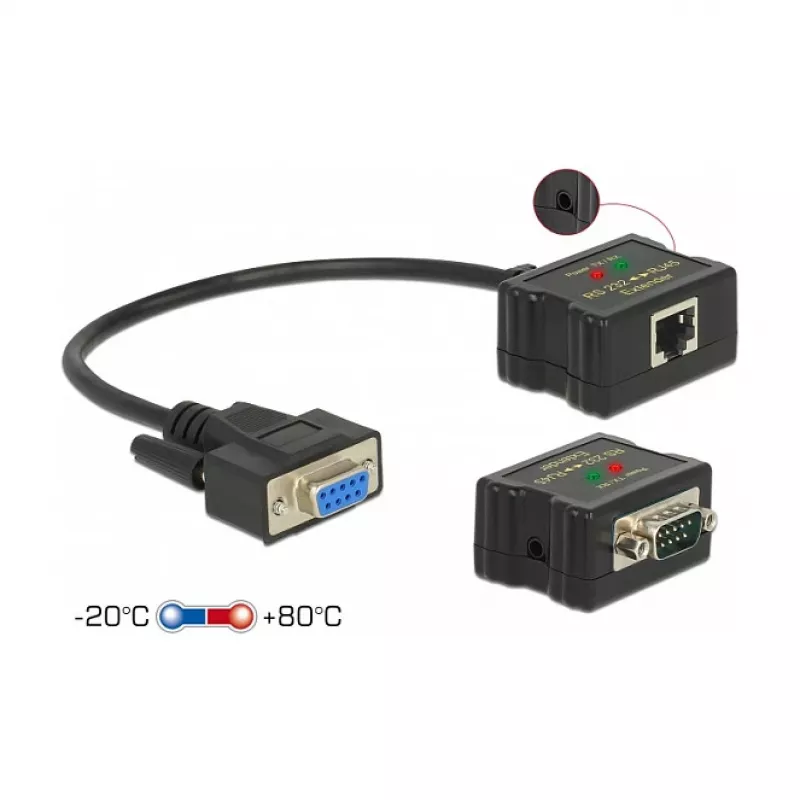

Konsolen-Extender DeLOCK 63934

Der DeLOCK 63934 Konsolen-Extender ist ein RS-232-Extender-Kit mit zwei Konvertern und RJ45-Anschlüssen, das eine bidirektionale, betriebssystemunabhängige Übertragung serieller Daten über große Entfernungen ermöglicht. Durch die Verwendung der differenziellen Übertragungstechnologie und separater Stromversorgungen für jeden Konverter werden Fehler durch externe Störungen und Erdpotentialunterschiede reduziert. Die kompakten schwarzen Einheiten messen 43 mm × 47 mm × 24 mm und unterstützen Datenübertragungsraten von bis zu 0,4608 Mbit/s über Kabelstrecken von bis zu 1200 m, geeignet zum Anschluss von Scannern, Messgeräten, Maschinen, Computern und IoT-Geräten.

Vorteile

Der Extender ermöglicht eine stabile RS-232-Kommunikation über große Entfernungen, indem er differenzielle Signalübertragung mit unabhängiger Stromversorgung für jeden Konverter kombiniert, um die Signalintegrität zu erhalten. Seine bidirektionale Funktionsweise und Betriebssystemunabhängigkeit erlauben eine einfache Integration in vielfältige Systeme. Der kleine Formfaktor und der Wechselstromeingang (100–240 V, 50–60 Hz) machen ihn anpassungsfähig an verschiedene Installationsumgebungen.

Geeignet für

• Verlängerung serieller Verbindungen für Barcodescanner und Etikettendrucker
• Anschluss von Messgeräten und Laborausrüstung über Entfernung
• Verbindung von Industriemaschinen und Steuerungen mit Host-Computern
• Integration entfernter IoT-Geräte mit RS-232-Schnittstellen

Technische Spezifikationen

• Modell: DeLOCK 63934
• Schnittstelle: RS-232 mit RJ45-Verkabelung
• Datenübertragungsrate: 0,4608 Mbit/s
• Maximale Kabellänge: bis zu 1200 m

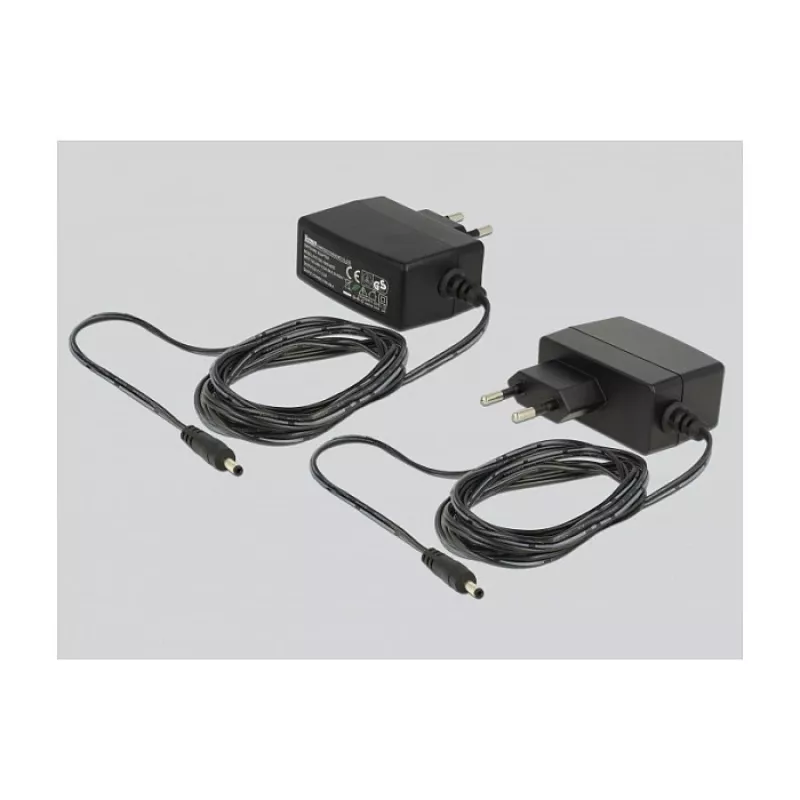

• Stromversorgung: AC 100–240 V, 50–60 Hz (Eingang zu den Konvertern)
• Abmessungen (B×T×H): 43 × 47 × 24 mm
• Gewicht: 0,07 kg
• Farbe: Schwarz

Verwendung

Installieren Sie einen Konverter an jedem Ende der RS-232-Verbindung und schließen Sie die Geräte mit Standard-RJ45-Verkabelung an, die für differenzielle Übertragung über große Entfernungen ausgelegt ist. Versorgen Sie beide Konvertereinheiten mit Wechselstrom (100–240 V, 50–60 Hz). Überprüfen Sie die TX/RX-Anschlüsse der Geräte und konfigurieren Sie die seriellen Schnittstellenparameter (Baudrate, Parität, Stoppbits) der angeschlossenen Geräte so, dass sie zueinander passen. Überwachen Sie nach dem Einschalten die Kommunikation und passen Sie bei Bedarf die Verkabelung oder die seriellen Einstellungen an.

Empfehlungen

Verwenden Sie für eine zuverlässige erweiterte Kommunikation hochwertige, geschirmte Twisted-Pair-Kabel und stellen Sie sicher, dass beide Konverter eine stabile Wechselstromversorgung haben. Halten Sie Kabelstrecken von starken elektromagnetischen Quellen fern und überprüfen Sie die Erdung der Installation, um Störungen zu minimieren und die Signalintegrität zu erhalten.
