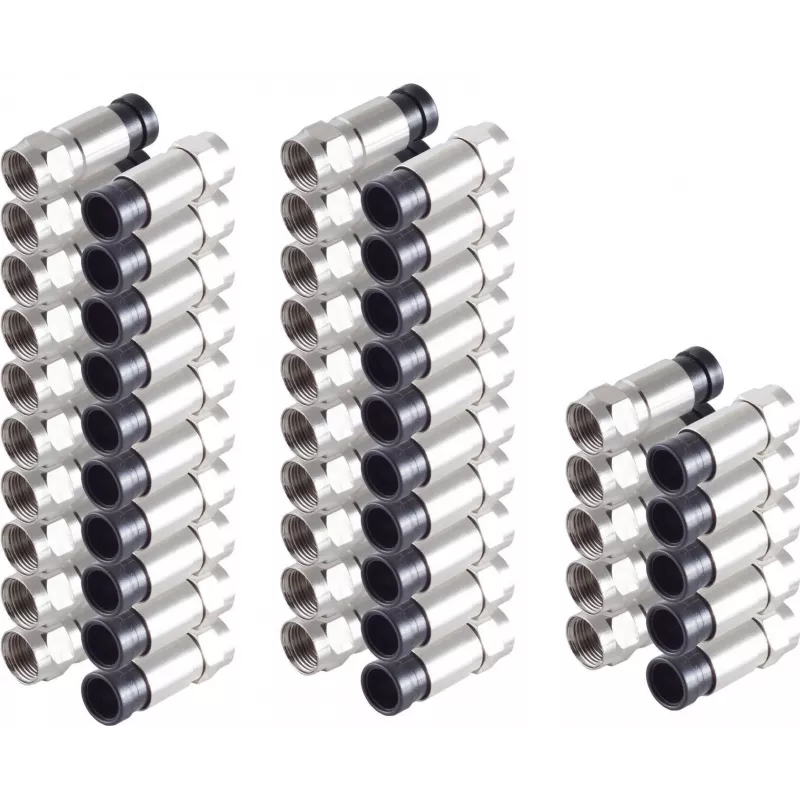

Kompressionsstecker ShiverPeaks 85029-A-SET25 für 7-mm-Kabel, 25er-Set

Kompressionsstecker ShiverPeaks 85029-A-SET25 für 7-mm-Kabel, 25er-Set, ist eine Gruppe von F-Steckverbindern in Kompressionstechnik, die für die Verwendung mit 7-mm-Koaxial- und ähnlichen Kabeln vorgesehen sind. Geliefert als Packung mit 25 identischen Steckverbindern, erzeugt jede Einheit eine sichere mechanische und hochfrequenzdichte Verbindung, indem der Steckverbinderkörper um den Kabelaußenmantel und den Innenleiter gepresst wird. Das Design eignet sich für Installationen in TV-, Antennen- und Kabelverteilsystemen, bei denen gleichbleibende, wiederholbare Anschlüsse für Kabel mit 7 mm Durchmesser erforderlich sind.

Vorteile

Die Kompressionsmontage bietet eine zuverlässige, korrosionsbeständige mechanische Verbindung und gleichbleibende HF-Leistung über viele Installationen hinweg. Geliefert als 25er-Set, ermöglichen diese Steckverbinder eine effiziente Masseninstallation und Austausch. Die Steckverbinder sind mit Standard-7-mm-Koaxialkabeln kompatibel und so konstruiert, dass sie einen gleichmäßigen Kontaktdruck für vorhersagbare Impedanz und geringen Signalverlust liefern.

Geeignet für

• TV-Antenneninstallationen in Häusern und Wohnungen
• Kabelfernsehverteilung und Abzweigverbindungen
• Satelliten- und terrestrische Receiver-Anschlüsse mit 7-mm-Kabel
• Service- und Wartungsarbeiten, bei denen mehrere identische F-Steckerabschlüsse benötigt werden

Wichtige Spezifikationen

• Steckverbindertyp: Kompressions-F-Stecker
• Kompatibler Kabeldurchmesser: 7 mm
• Packungsmenge: 25 Steckverbinder
• Anschlussmethode: mechanische Kompression für Außenleiter und Mittelkontakt
• Verwendungszweck: TV-, Antennen- und Kabelverteilnetze

Verwendung

Bereiten Sie das 7-mm-Koaxialkabel vor, indem Sie Mantel und Dielektrikum auf die für den Steckverbinder empfohlenen Maße abisolieren und sicherstellen, dass der Innenleiter gerade ist und auf die richtige Länge freiliegt. Schieben Sie den Steckverbinderkörper auf das Kabel, bis das Dielektrikum innen sitzt und das Außengeflecht von der Kompressionshülse gehalten wird. Verwenden Sie das passende Kompressionswerkzeug, um den Steckverbinderkörper gleichmäßig zu verpressen, bis ein fester mechanischer Anschlag erreicht ist. Überprüfen Sie die Montage visuell und mit einem Durchgangs- oder Signaltest, um eine korrekte Installation und HF-Durchgängigkeit sicherzustellen.

Empfehlungen

Verwenden Sie ein für die Steckverbinderserie ausgelegtes Kompressionswerkzeug, um die richtige Presskraft und wiederholbare Ergebnisse zu gewährleisten. Lagern Sie die Steckverbinder in trockener Umgebung, um Verschmutzung während der Installation zu vermeiden. Für beste Signalleistung stellen Sie sicher, dass die Kabelvorbereitungsmaße den Steckverbinderspezifikationen entsprechen, und führen Sie nach der Installation einen kurzen Signaltest durch.
