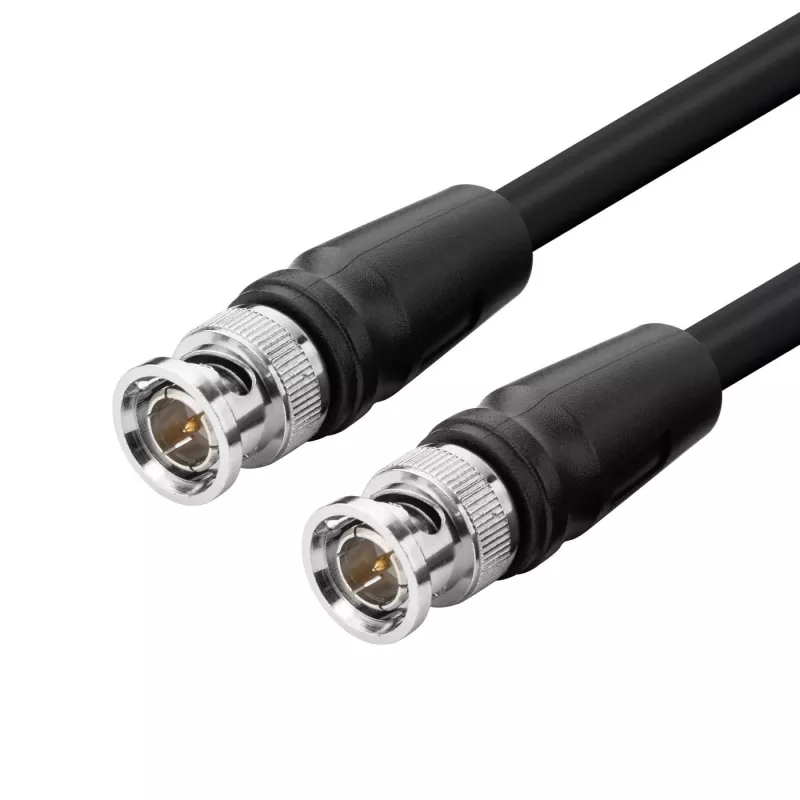

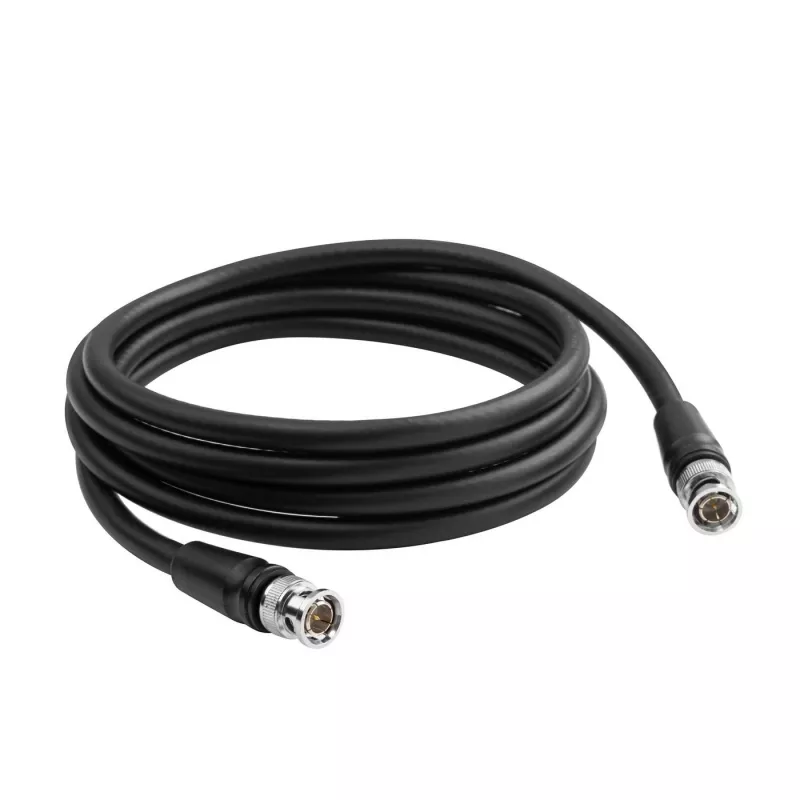

Koaxialkabel Microconnect BNC-HDSDI-20M BNC RG-6 20m Schwarz

Das MicroConnect 12G SDI Koaxialkabel (BNC-HDSDI-20M) ist ein 20 m langes RG-6-Kabel mit BNC-Steckern an beiden Enden, das für die professionelle SDI-Videoübertragung entwickelt wurde. Es unterstützt 12G-SDI-, 6G-SDI-, 3G-SDI- und HD-SDI-Signale und ermöglicht Auflösungen bis zu 4K bei 60 Hz (4096×2160) und Full HD 1080p. Das Kabel hat eine charakteristische Impedanz von 75 Ohm und ist mit einem strapazierfähigen schwarzen Mantel versehen; das Produktgewicht beträgt ca. 0,6 kg und es wird eine 25-jährige Garantie gewährt. Das Kabel entspricht den CE-, REACH- und RoHS-Normen.

Vorteile

Dieses MicroConnect RG-6 BNC-Kabel bietet umfassende SDI-Kompatibilität mit den Standards 12G/6G/3G/HD, sodass ein einziges Kabel für mehrere professionelle Video-Workflows genutzt werden kann. Seine Länge von 20 m bietet Flexibilität für Studio- oder Außenaufnahmen und gewährleistet gleichzeitig die korrekte Impedanz von 75 Ohm für minimalen Signalverlust. Die BNC-Stecker sorgen für sichere, standardmäßige SDI-Verbindungen, und die Konformität des Kabels mit CE, REACH und RoHS bestätigt die Einhaltung gesetzlicher Vorschriften.

Geeignet für

• Professionelle Videokameras und Rekorder mit SDI-Ausgängen/-Eingängen
• Signalverteilung in Rundfunk-, Studio- und Live-Produktionen
• 4K60-Videoverbindungen und Full HD 1080p-Monitoring
• Verbindungen zwischen Switchern, Routern und Konvertern mit SDI-Unterstützung

Technische Daten

• Kabeltyp: RG-6
• Kabellänge: 20 m
• Stecker: BNC auf BNC
• Unterstützte Formate: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI
• Maximale Auflösung: bis zu 4096×2160 bei 60 Hz und Full HD 1080p
• Impedanz: 75 Ohm
• Produktfarbe: Schwarz
• Gewicht: 0,6 kg
• Konformität: CE, REACH, RoHS
• Garantie: 25 Jahre

Verwendung

Verbinden Sie einen BNC-Stecker mit dem SDI-Ausgang Ihres Quellgeräts und den anderen BNC-Stecker mit dem SDI-Eingang des Zielgeräts. Achten Sie darauf, dass die Stecker vollständig eingerastet sind und das Kabel so verlegt ist, dass scharfe Biegungen vermieden werden. Nutzen Sie die 20 m Länge, um Kameras, Monitore oder Verteilergeräte nach Bedarf zu positionieren; überprüfen Sie die Signalintegrität am Empfangsgerät und passen Sie die Geräteeinstellungen für die gewünschte Auflösung und Bildwiederholrate (bis zu 4K60) an. Halten Sie beim Trennen der Verbindung den BNC-Stecker fest, anstatt am Kabel zu ziehen.

Empfehlungen

Für eine zuverlässige Übertragung mit hoher Bandbreite vermeiden Sie es, das SDI-Kabel parallel zu Hochspannungsleitungen zu verlegen, und halten Sie die Kabelbiegungen oberhalb des vom Hersteller angegebenen Mindestbiegeradius. Sichern Sie das Kabel bei dauerhaften Installationen mit geeigneten Clips oder Kabelbindern und überprüfen Sie die Stecker regelmäßig auf Korrosion oder Beschädigungen, um eine optimale 4K60- und HD-SDI-Leistung zu gewährleisten.
