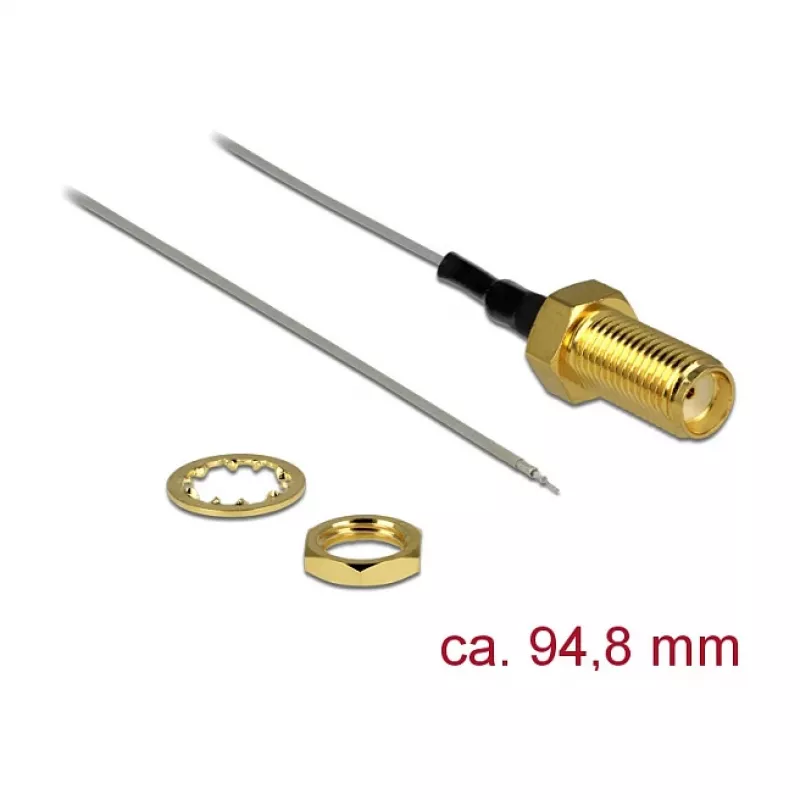

Koaxialkabel DeLOCK 89600 94,8 m SMA offenes Ende verzinnt Gold Grau

Dieses Koaxialkabel von Delock dient zur Übertragung eines Antennensignals innerhalb eines Geräts. Es verfügt über einen SMA-Buchsen-Einbaustecker an einem Ende und ein offenes/verzinntes Ende am anderen, bei einer Gesamtkabellänge von ca. 94,8 mm. Das Kabel hat eine charakteristische Impedanz von 50 Ohm und ist ein Koaxialkabel mit einem grauen Außenmantel.

Vorteile

Das Kabel bietet eine kompakte Anschlusslösung für interne Antenneninstallationen, mit einer standardmäßigen SMA-Buchse zur sicheren Montage und einem offenen verzinnten Ende für flexible Anschlussmöglichkeiten. Mit einem kleinen Kabeldurchmesser und einer kurzen Gewindelänge von ca. 10 mm eignet es sich für beengte Platzverhältnisse und bietet eine moderate Dämpfung bei 2,4 GHz.

Geeignet für

Technische Daten

Verwendung

Montieren Sie die SMA-Buchse an der Gerätewand oder der vorgesehenen Montageposition und befestigen Sie sie mit der Einbau-Methode. Führen Sie das Koaxialkabel zur gewünschten internen Antennenposition und schließen Sie das offene verzinnte Ende durch Löten oder Verbinden mit dem Zielstecker oder der Leiterplatten-Kontaktfläche entsprechend den Anforderungen Ihrer Anwendung an. Achten Sie darauf, dass der Kabelbiegeradius nicht kleiner als der angegebene Wert von ca. 4,5 mm ist, um Beschädigungen zu vermeiden.

Empfehlungen

Verwenden Sie das Kabel nur für interne Verbindungen und setzen Sie es keiner mechanischen Belastung oder Außenbedingungen aus. Halten Sie den empfohlenen Biegeradius ein und überprüfen Sie die Lötstellen oder Anschlüsse, um eine zuverlässige Antennenleistung bei 2,4 GHz sicherzustellen.
