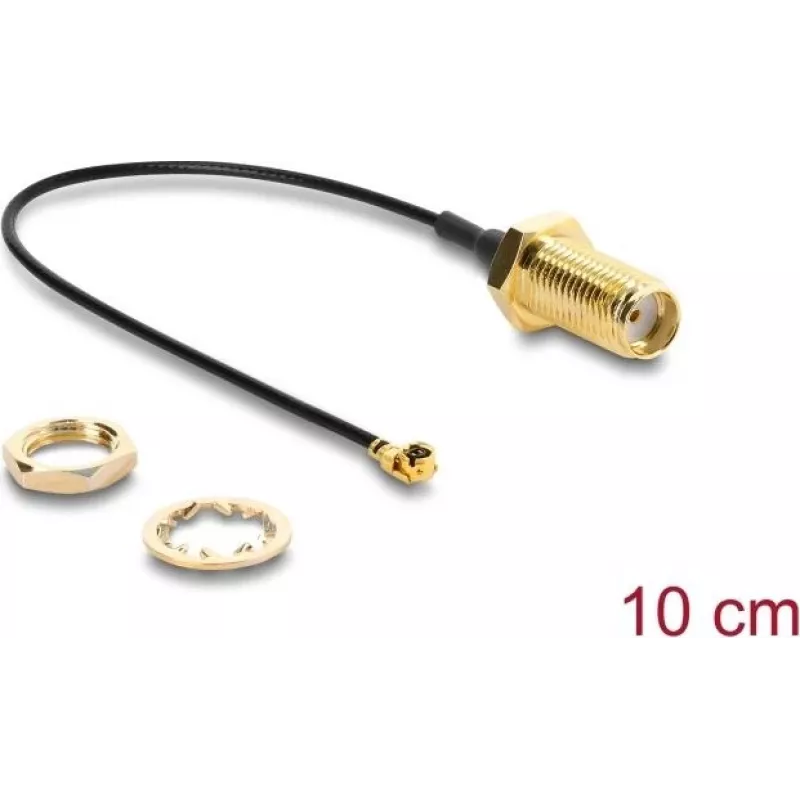

Koaxialkabel DELOCK 67413, SMA auf I-PEX MHF1, 1,13 mm, 0,1 m, schwarz

DELOCK 67413 ist ein 0,1 m langes Koaxialkabel mit einem Durchmesser von 1,13 mm, das für HF-Signalverbindungen entwickelt wurde. Ein Ende verfügt über einen SMA-Stecker und das andere Ende über einen I-PEX MHF1-Stecker (MHF® I), der eine kompakte, verlustarme Verbindung für Antennen-, Funkmodul- oder HF-Platinenverbindungen bietet, bei denen Platz und Hochfrequenzleistung entscheidend sind. Das Kabel unterstützt den Betrieb von DC bis 6 GHz und wird in Schwarz geliefert.

Vorteile

Dieses Koaxialkabel bietet eine kurze, zuverlässige Verbindung mit einer Nennimpedanz von 50 Ω, die für HF-Systeme geeignet ist. Sein geringer Durchmesser von 1,13 mm und die kurze Länge von 0,1 m reduzieren die Einfügedämpfung und minimieren Signalreflexionen bei Installationen auf engem Raum. Die Kombination aus SMA-Steckerschnittstelle und I-PEX MHF1-Stecker ermöglicht eine direkte Verbindung zwischen externen Antennen oder SMA-ausgestatteten Geräten und internen Funkmodulen, die MHF1-Anschlüsse verwenden.

Geeignet für

• Anschluss externer Antennen an Funkmodule mit I-PEX MHF1-Schnittstellen
• Kurze Überbrückung zwischen HF-Platinen und Antennenanschlüssen in kompakten Geräten
• Prototyping und Testen von Hochfrequenzmodulen bis 6 GHz
• Ersatz oder Verlängerung von Antennenkabeln in Routern, IoT-Geräten und eingebetteten Funkmodulen

Technische Daten

• Steckertypen: SMA-Stecker auf I-PEX MHF1-Stecker
• Kabellänge: 0,1 m
• Kabeldurchmesser: ca. 1,13 mm
• Impedanz: 50 Ω
• Frequenzbereich: DC – 6 GHz
• Kabeldämpfung: 3,8 dB/m bei 3 GHz; 5,4 dB/m bei 6 GHz
• Isolationswiderstand: 500 MΩ bei DC 500 V
• Gewindelänge (SMA): 10 mm
• Farbe: schwarz

Verwendung

Richten Sie den SMA-Stecker auf die passende SMA-Buchse aus und ziehen Sie die Schraubverbindung handfest an, bis sie sicher sitzt. Vermeiden Sie übermäßiges Anziehen, um Schäden am Gewinde oder Stecker zu vermeiden. Stecken Sie den I-PEX MHF1-Stecker in die entsprechende MHF1-Buchse des Funkmoduls oder der Platine, indem Sie den Stecker vorsichtig in die Aufnahme drücken, bis er einrastet. Stellen Sie sicher, dass beide Kontaktflächen vor dem Anschließen sauber und frei von Rückständen sind. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden. Halten Sie einen Biegeradius ein, der größer als der Kabeldurchmesser ist, um die HF-Leistung zu erhalten.

Empfehlungen

Für beste Leistung verwenden Sie dieses kurze Kabel nur für Verbindungen über kurze Distanzen und vermeiden Sie unnötige Verlängerungen. Wenn eine höhere Frequenzleistung oder geringere Dämpfung über längere Entfernungen erforderlich ist, wählen Sie ein Kabel mit größerem Durchmesser und geringerer Dämpfung. Überprüfen Sie die Stecker regelmäßig auf Korrosion oder Verschleiß und ersetzen Sie das Kabel, wenn physikalische Schäden oder signifikanter Signalverlust festgestellt werden.
