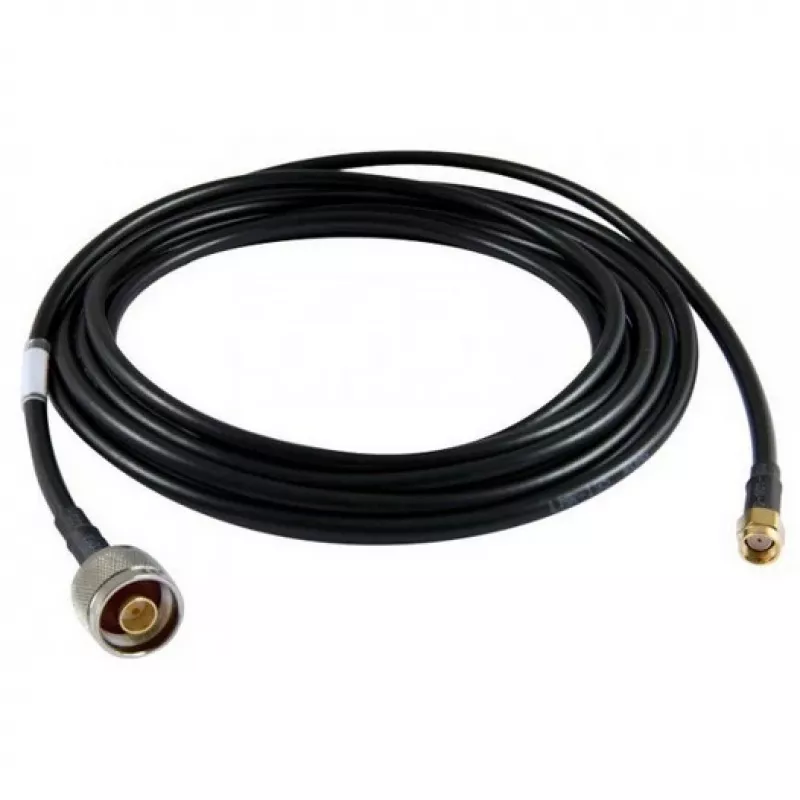

Koaxialkabel ALLNET ANT-CAB-LMR195-SMAM-NM-500 5 m

Das ALLNET ANT-CAB-LMR195-SMAM-NM-500 ist ein 5 Meter langes Koaxialkabel für zuverlässige Hochfrequenz-Signalübertragung zwischen Geräten. Es ist mit einem R-SMA-Stecker an einem Ende und einem N-Stecker am anderen Ende konfektioniert und bietet Kompatibilität mit einer Vielzahl von Antennen, Routern und HF-Geräten. Das Kabel verwendet eine LMR-195-ähnliche Konstruktion, um Flexibilität mit geringer Dämpfung über die angegebene Länge auszugleichen.

Vorteile

Dieses Koaxialkabel bietet stabile HF-Leistung und konsistente Impedanzanpassung, um Signalreflexionen zu minimieren. Sein LMR-195-ähnlicher Aufbau sorgt für reduzierten Signalverlust im Vergleich zu dünneren Koaxialkonfektionen und bleibt dennoch flexibel genug für die Verlegung in Geräteschränken und Installationen. Robuste Steckergehäuse und gecrimpte oder gelötete Anschlüsse gewährleisten langfristige mechanische und elektrische Zuverlässigkeit in Innenräumen und geschützten Außenbereichen.

Geeignet für

• Anschluss von Wireless Access Points, Routern und Modems an externe Antennen
• Verbindung von Mobilfunk- oder Funk-Transceivern mit mastmontierten Antennen
• Temporäre oder dauerhafte Installationen in Kommunikationsschränken und auf Prüfständen
• Aufrüstung oder Verlängerung von Antennenverbindungen in Netzwerk-Setups

Wichtige Spezifikationen

• Kabellänge: 5 m
• Kabeltyp: LMR-195-ähnlich koaxial
• Stecker A: R-SMA-Stecker
• Stecker B: N-Stecker
• Impedanz: 50 Ohm
• Typische Anwendung: HF-Signalübertragung für Mobilfunk, WLAN und andere Funksysteme

Verwendung

Verbinden Sie das R-SMA-Stecker-Ende mit der entsprechenden R-SMA-Buchse am Gerät oder der Antenne und befestigen Sie den N-Stecker handfest an der N-Buchse; verwenden Sie bei Bedarf einen geeigneten Drehmomentschlüssel für die endgültige Anzug gemäß Gerätespezifikation. Verlegen Sie das Kabel, um scharfe Biegungen und mechanische Belastung zu vermeiden; halten Sie den für LMR-195-ähnliche Kabel empfohlenen Biegeradius ein. Schützen Sie bei Außenverlegung Kabel und Stecker vor direkter Witterungseinwirkung und sichern Sie die Verbindungen mit geeigneten wetterfesten Materialien.

Empfehlungen

Überprüfen Sie vor der Installation die Steckergeschlechter der Geräte und vermeiden Sie ein Überdrehen der Stecker. Messen Sie bei kritischen HF-Verbindungen die Einfügedämpfung nach der Installation und ersetzen Sie das Kabel, wenn eine übermäßige Dämpfung festgestellt wird. Lagern Sie das Kabel aufgerollt ohne enge Schlaufen und vermeiden Sie Quetschungen oder Knicke, um die Leistung zu erhalten.
