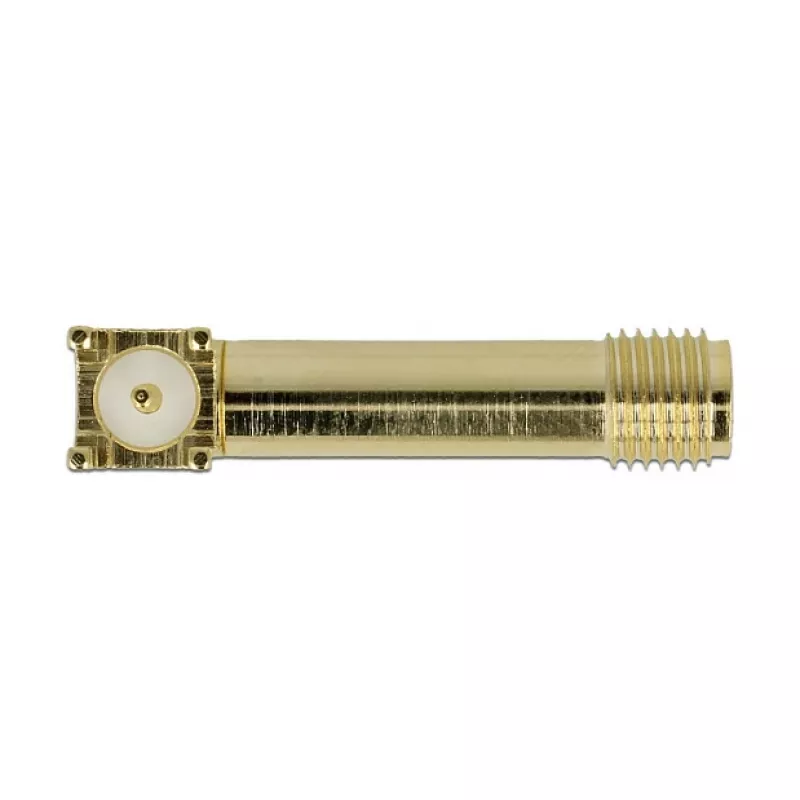

Koaxialer SMA-Steckverbinder DeLOCK 65845

Der DeLOCK 65845 SMA-Koaxialsteckverbinder ist eine kompakte 50-Ω-Schnittstelle, die für HF-Signalübertragung und Antennenanschlüsse entwickelt wurde. Er verfügt über vergoldete Kontakte, um einen niedrigen Kontaktwiderstand und eine verbesserte Korrosionsbeständigkeit zu gewährleisten. Mit seinen kleinen Abmessungen (25 mm × 12,2 mm × 5,2 mm) und einer leichten Polybeutel-Verpackung eignet sich dieser SMA-Steckverbinder für platzbeschränkte Baugruppen und Routineinstallationen, bei denen eine stabile HF-Konnektivität erforderlich ist.

Vorteile

Vergoldete Kontakte bieten gleichmäßige elektrische Leitfähigkeit und erhöhen die langfristige Haltbarkeit in Umgebungen, in denen zuverlässige HF-Leistung erforderlich ist. Die 50-Ω-Impedanz passt zu gängigen HF-Systemen und minimiert Signalreflexionen. Die kompakten mechanischen Abmessungen erleichtern die Integration in Geräteblenden, Testaufbauten oder Kabelkonfektionen. Der einfache Formfaktor unterstützt eine unkomplizierte Installation und einen einfachen Austausch.

Geeignet für

• HF-Testgeräte und Messaufbauten
• Antennenanschlüsse für drahtlose Geräte und Router
• Signalverkabelung in Hochfrequenzprojekten und Prototypen
• Kompakte Gehäuse und Leiterplatten-Durchführungsanwendungen

Wichtige technische Daten

• Impedanz: 50 Ω
• Kontaktbeschichtung: vergoldete Kontakte für verbesserte Leitfähigkeit
• Steckverbindertyp: SMA koaxial
• Abmessungen (B × T × H): 25 mm × 12,2 mm × 5,2 mm
• Verpackung: Polybeutel

Verwendung

Richten Sie den SMA-Steckverbinder auf die passende SMA-Buchse aus und ziehen Sie die Schraubkupplung handfest an. Stellen Sie sicher, dass die Kontaktflächen vor dem Anschließen sauber und frei von Verunreinigungen sind, um eine optimale Signalübertragung zu gewährleisten. Befestigen Sie den Steckverbinder bei der Integration in Platten oder Kabel mechanisch gemäß den Montagevorgaben des Geräts und überprüfen Sie die korrekte Impedanzanpassung mit den angeschlossenen HF-Komponenten, um Signalverluste oder Reflexionen zu vermeiden.

Empfehlungen

Um die Leistung zu erhalten, vermeiden Sie übermäßiges Anzugsmoment und schützen Sie den Steckverbinder vor Feuchtigkeit und korrosiven Umgebungen. Regelmäßige Sichtprüfungen und eine schonende Reinigung der vergoldeten Kontaktflächen mit geeigneten Reinigungswerkzeugen tragen zur Aufrechterhaltung zuverlässiger HF-Verbindungen bei.
