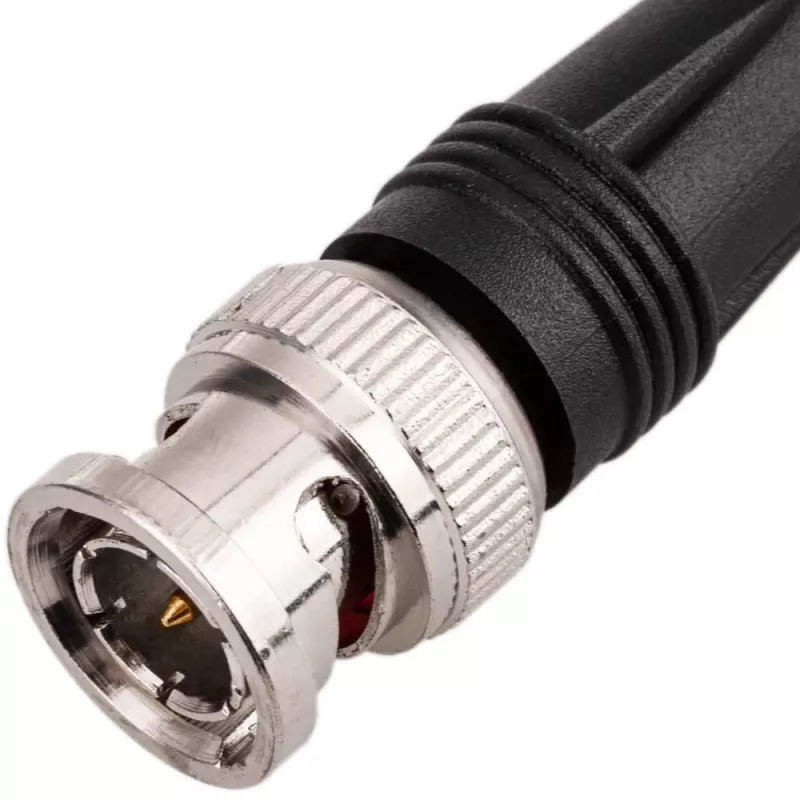

Koaxial-Steckverbinder Microconnect BNC-HDSDI-PLUG BNC HDSDI Stecker

Der MicroConnect BNC-HDSDI-PLUG ist ein hochwertiger BNC 12G Male Crimp-Steckverbinder, der für HD-SDI-Koaxialanwendungen entwickelt wurde. Er bietet zuverlässige Signalübertragung für professionelle Videogeräte und eignet sich dank seiner robusten Konstruktion und langlebigen Materialien sowohl für den Studio- als auch für den Außeneinsatz.

Vorteile

Dieser BNC 12G Male Crimp-Steckverbinder ermöglicht eine stabile hochauflösende Signalübertragung mit geringem Verlust und guter Schirmung. Der Steckverbinder ist für den wiederholten Einsatz in professionellen Umgebungen ausgelegt und bietet Kompatibilität mit standardmäßigen HD-SDI-Verkabelungsformaten. Die Crimp-Anschlusstechnik gewährleistet eine sichere mechanische und elektrische Verbindung.

Geeignet für

• Professionelle Videokameras und HD-SDI-Monitore
• Signalverteilung in Rundfunk und Studio
• Außenproduktion und ENG/EFP-Setups
• Installation und Reparatur von koaxialen HD-SDI-Verkabelungen

Wichtige technische Daten

• Typ: BNC 12G Male Crimp-Steckverbinder
• Modell: MicroConnect BNC-HDSDI-PLUG (MPN: BNC-HDSDI-PLUG)
• Anwendung: HD-SDI-Koaxialsignalübertragung
• EAN: 5715063475416

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie Außenmantel, Geflecht, Dielektrikum und Innenleiter auf die empfohlenen Längen für den Crimp-Steckverbinder abisolieren. Führen Sie das Kabel in den Steckverbinderkörper ein, so dass der Innenleiter im Pin sitzt und das Geflecht den Körper kontaktiert. Verwenden Sie das passende Crimpwerkzeug und die entsprechenden Gesenke für die Steckverbindergröße, um die Hülse zu vercrimpen und die Baugruppe zu sichern. Überprüfen Sie nach dem Crimpen die elektrische Durchgängigkeit und mechanische Stabilität.

Empfehlungen

Verwenden Sie den Steckverbinder mit Kabeltypen und Impedanzen, die für HD-SDI-Systeme spezifiziert sind (üblicherweise 75 Ω). Wählen Sie ein kompatibles Crimpwerkzeug und Gesenke aus und führen Sie nach der Installation einen Durchgangs-/Schirmtest durch. Ersetzen Sie Steckverbinder, die Korrosion oder mechanische Schäden aufweisen, um die Signalintegrität zu erhalten.
