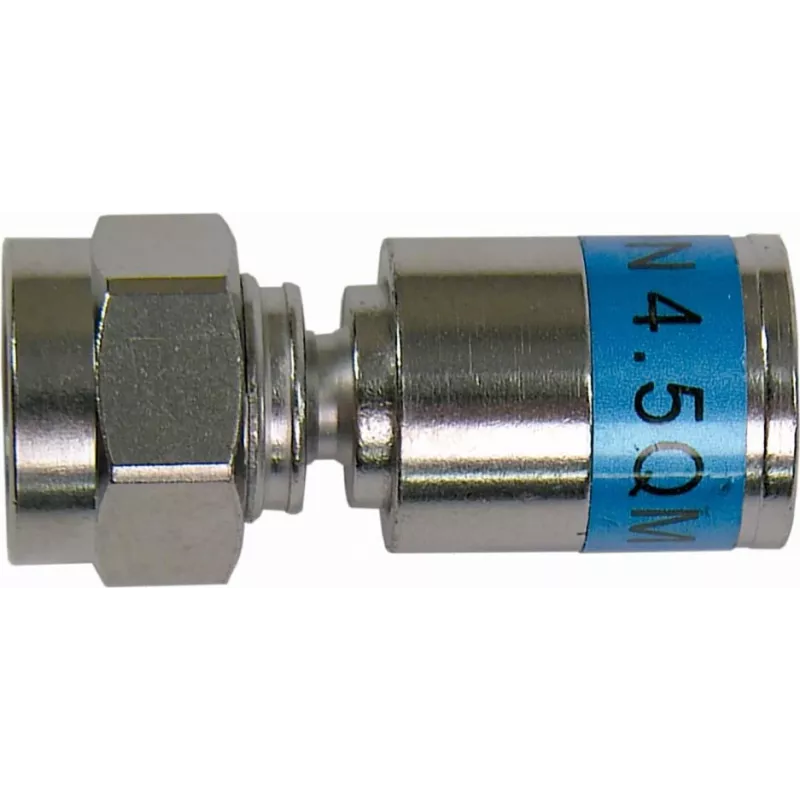

Koaxial-Steckverbinder F-Typ Televes FUP0729

Der Televes FUP0729 Koaxial-Steckverbinder F-Typ ist ein kompakter Schraubstecker, der für zuverlässige Koaxialkabelverbindungen in Fernseh-, Satelliten- und Breitbandinstallationen entwickelt wurde. Geliefert in einer Box mit 50 Stück, ist dieser Steckverbinder für den wiederholten Einsatz in Projekten vorgesehen, bei denen eine gleichbleibende HF-Leistung und mechanische Stabilität erforderlich sind. Das Televes-Design konzentriert sich auf einfache Montage, guten Kontakt mit dem Leiter und Schirmkontinuität, um die Signalintegrität über die Verbindung hinweg aufrechtzuerhalten.

Vorteile

Diese F-Typ-Koaxialstecker bieten solide mechanische Verbindung und gleichmäßigen elektrischen Kontakt, wodurch Einfügedämpfung und Reflexionen bei korrekter Installation reduziert werden. Ihre Konstruktion verwendet korrosionsbeständige Materialien und präzises Gewinde, um langfristige Haltbarkeit und stabile Signalübertragung zu gewährleisten. Die Packungsmenge von 50 macht sie praktisch für Mehrpunktinstallationen und als Reservebestand für Installateure und Systemintegratoren.

Geeignet für

• TV-Antennen- und terrestrische HF-Verteilersysteme
• Satelliten-LNB- und Receiver-Anschlüsse
• Kabel- und IPTV-Set-Top-Box-Installationen
• Innen- oder geschützte Außenanschlüsse, bei denen F-Typ-Terminierungen erforderlich sind

Technische Daten

• Steckverbindertyp: F-Typ-Schraubkoaxialstecker
• Packungsmenge: 50 Stück
• Kontakt: Mittelkontakt geeignet für Standard-Koaxialkabeladern
• Materialeigenschaften: korrosionsbeständiges Metallgehäuse mit leitfähiger Beschichtung für Schirmkontinuität
• Frequenzbereich: geeignet für VHF/UHF- und Satellitenfrequenzbänder, wie für F-Typ-Stecker typisch
• Montage: Schraub-/Handfest-Installation auf vorbereitetem Koaxialkabel oder Anschlussleitung
• Umgebung: Innen- und geschützte Außenanwendungen

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel entfernen, das Geflecht und das Dielektrikum kürzen, um den Innenleiter gemäß den erforderlichen Abmessungen des Steckers freizulegen. Schieben Sie den Stecker auf das Kabel und greifen Sie das Gewinde ein, wobei Sie sicherstellen, dass der Innenleiter korrekt im Kontakt sitzt. Ziehen Sie ihn von Hand fest und, falls empfohlen, führen Sie die endgültige Festigung mit einem geeigneten Schlüssel oder Werkzeug durch, um die mechanische und elektrische Verbindung zu sichern. Wenn mehrere Stecker in einem Verteilersystem verwendet werden, überprüfen Sie nach der Installation die Impedanzkontinuität und den Signalpegel.

Empfehlungen

Verwenden Sie Stecker mit kompatiblen Kabeltypen und halten Sie korrekte Abisolierlängen ein, um Kurzschlüsse zwischen Geflecht und Innenleiter zu vermeiden. Überprüfen Sie bei kritischen HF-Verbindungen die Signalpegel und ggf. das SWR und ersetzen Sie Stecker, die Anzeichen von Korrosion oder mechanischem Verschleiß zeigen.
