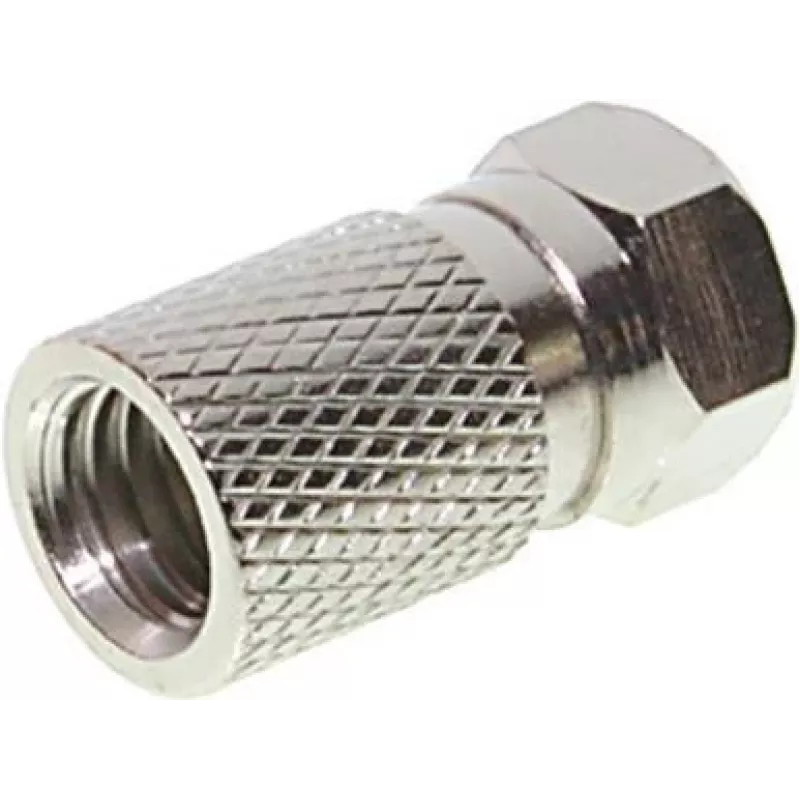

Koaxial-Steckverbinder F-Typ ShiverPeaks BS85012-R

Der ShiverPeaks BS85012-R ist ein hochwertiger Koaxial-Steckverbinder vom F-Typ, der für zuverlässige Signalübertragung in Heim- und professionellen AV-Installationen entwickelt wurde. Dieser einteilige Steckverbinder verfügt über eine männliche F-Typ-Schnittstelle mit einem Außendurchmesser von 7,5 mm und ist für den Anschluss an standardmäßige Koaxialkabel und -geräte ausgelegt. Er ist für den Einsatz dort vorgesehen, wo stabile HF-Verbindungen erforderlich sind, und bietet eine kompakte und wartungsfreundliche Lösung für Verkabelungsaufgaben.

Vorteile

Dieser F-Typ-Koaxialsteckverbinder bietet bei ordnungsgemäßer Installation einen gleichmäßigen elektrischen Kontakt und geringen Signalverlust. Sein männliches Design und der Durchmesser von 7,5 mm gewährleisten Kompatibilität mit gängigen Koaxialkabelkonfektionen und HF-Verbrauchergeräten. Als Einzelstück geliefert, eignet sich der Steckverbinder für einzelne Reparaturen, Aufrüstungen oder neue Kabelabschlüsse und ermöglicht einen gezielten Austausch ohne überschüssige Teile. Die Konstruktion des Steckverbinders unterstützt eine langlebige mechanische und elektrische Leistung bei normaler Nutzung.

Geeignet für

• Anschluss von Koaxialkabeln an Set-Top-Boxen, Satellitenempfänger und TV-Tuner
• Reparatur oder Abschluss von Koaxialkabelstrecken in Wohn- oder kleinen Gewerbeinstallationen
• Ersatz beschädigter männlicher F-Typ-Anschlüsse an vorhandenen Kabeln oder Adaptern

Technische Daten

• Steckverbindertyp: F-Typ, männlich
• Außendurchmesser: 7,5 mm
• Menge pro Packung: 1 Stück
• Anwendung: HF-/Koaxialsignalverbindungen
• Kompatibilität: standardmäßige Koaxialkabelkonfektionen und weibliche F-Typ-Anschlüsse

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für einen männlichen F-Typ-Abschluss erforderlichen Abmessungen abisolieren. Schieben Sie den Steckverbinder auf das Kabelende und stellen Sie sicher, dass der Innenleiter korrekt durch den männlichen Pin positioniert ist und das Geflecht sicheren Kontakt mit dem Steckverbinderkörper hat. Ziehen oder crimpen Sie gemäß dem Design des Steckverbinders und den vom Kabelhersteller empfohlenen Installationswerkzeugen. Überprüfen Sie nach der Montage den sicheren mechanischen Sitz und testen Sie das HF-Signal mit geeigneten Geräten, um die korrekte Übertragung zu bestätigen.

Empfehlungen

Verwenden Sie den Steckverbinder mit kompatiblen Koaxialkabeltypen und befolgen Sie die üblichen Verfahren zur Kabelvorbereitung. Vermeiden Sie übermäßiges Anziehen und stellen Sie sicher, dass der Innenleiter gerade und frei von Kurzschlüssen ist, um eine optimale Signalqualität zu erhalten. Verwenden Sie bei Installationen, die Witterungsbeständigkeit erfordern, geeignete Dichtungen oder wetterfeste Gehäuse.
