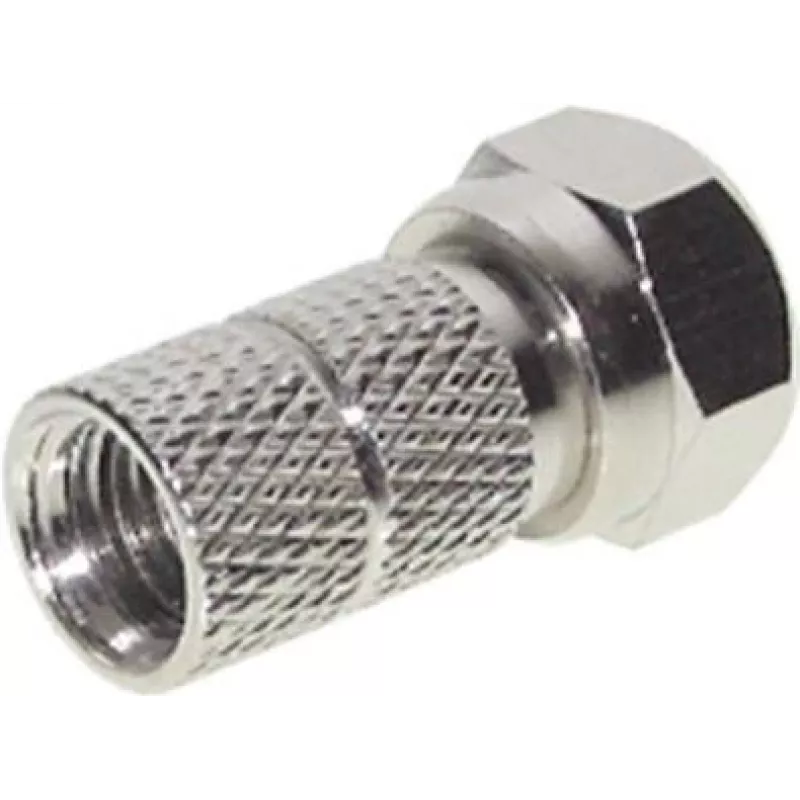

Koaxial-Steckverbinder F-Typ ShiverPeaks BS85008-A

Der ShiverPeaks BS85008-A ist ein männlicher F-Typ-Koaxialsteckverbinder mit einem Außendurchmesser von 6,5 mm, der für eine zuverlässige Signalübertragung in Fernseh- und Satelliteninstallationen entwickelt wurde. Dieser einzeln erhältliche Steckverbinder bietet eine kompakte, branchenübliche Schnittstelle für Koaxialkabel und Geräte, bei denen eine sichere Schraubverbindung erforderlich ist. Seine Metallkonstruktion und die Standardabmessungen machen ihn sowohl für private als auch professionelle Verkabelungsaufgaben geeignet, bei denen Kontinuität und geringer Signalverlust wichtig sind.

Vorteile

Dieser männliche F-Typ-Steckverbinder bietet eine standardisierte Schraubverbindung, die einen stabilen mechanischen Kontakt und eine gleichbleibende elektrische Leistung gewährleistet. Der Durchmesser von 6,5 mm entspricht gängigen Koaxialkabel-Außenleitern für eine einfache Installation und reduziert den Bedarf an Adaptern. Sein Metallgehäuse verbessert die Abschirmung gegen Störungen und unterstützt die langfristige Haltbarkeit in Wanddosen, Set-Top-Boxen, Satelliten-LNBs und Patchpanels.

Geeignet für

• Anschluss von Koaxialkabeln an TV-Tuner und Set-Top-Boxen
• Satellitenschüssel-LNB- und Multischalter-Verbindungen
• Private und professionelle AV-Verteilerpanels
• Reparatur oder Austausch beschädigter F-Typ-Abschlüsse an Koaxialleitungen

Technische Daten

• Steckverbindertyp: Männlich F-Typ (Schraubgewinde)
• Außendurchmesser: 6,5 mm
• Material: Metallgehäuse mit leitendem Innenkontakt (Metallkonstruktion zur Abschirmung)
• Kontaktschnittstelle: Koaxialer Mittelleitereingriff, geeignet für Standard-RG-Koaxialkabel
• Anwendung: TV-, Satelliten- und Breitband-HF-Signalverbindungen

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel und die Abschirmung abisolieren, um den Mittelleiter freizulegen, und stellen Sie die richtige Länge für das Steckverbinderdesign sicher. Schieben Sie den Steckverbinder auf das vorbereitete Kabelende, sodass der Mittelleiter den Innenkontakt berührt und der Außenleiter vom Steckverbindergehäuse erfasst wird. Schrauben Sie den Steckverbinder auf das Gegenstück oder die weibliche F-Typ-Buchse und ziehen Sie ihn handfest an. Verwenden Sie ggf. einen Drehmomentschlüssel oder ein geeignetes Werkzeug, um ein zu festes Anziehen zu vermeiden. Überprüfen Sie die mechanische Stabilität der Verbindung und prüfen Sie die Signalqualität mit einem geeigneten Messgerät oder Empfänger.

Empfehlungen

Verwenden Sie auf den Kabeltyp abgestimmte Steckverbinder und halten Sie die Kontaktflächen sauber, um Signalverluste zu minimieren. Stellen Sie bei dauerhaften Installationen oder im Außenbereich die Wetterfestigkeit an den Verbindungsstellen sicher und vermeiden Sie übermäßiges Biegen des Koaxialkabels in der Nähe des Steckverbinders, um die Abschirmungs- und Impedanzeigenschaften zu erhalten.
