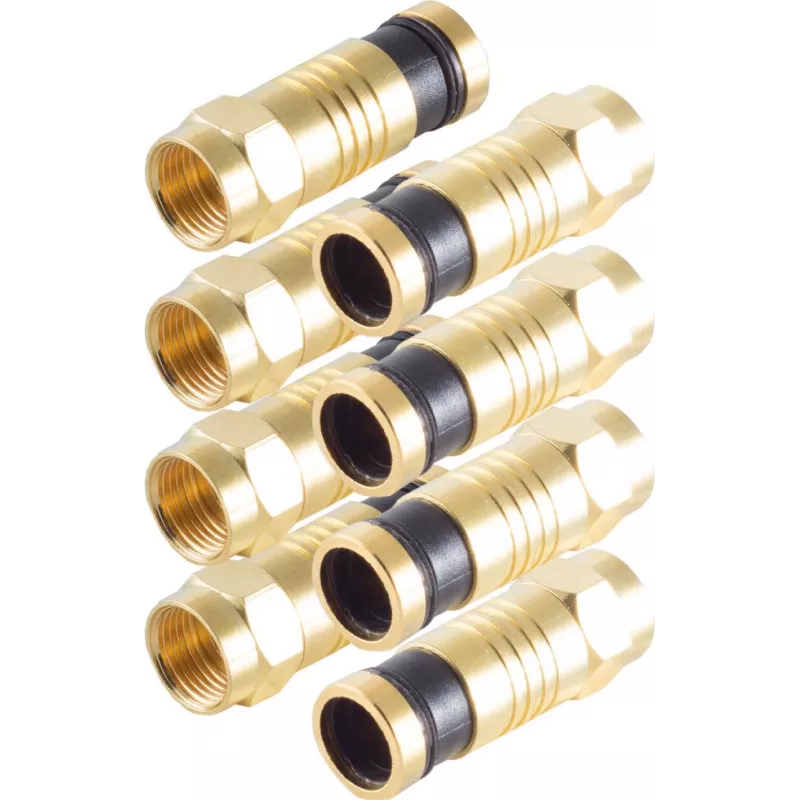

Koaxial-Steckverbinder F-Typ ShiverPeaks BS15-300814

Das ShiverPeaks BS15-300814 F-Typ-Koaxial-Steckverbinder-Pack enthält vier doppelendige F-Typ-Steckverbinder, die für die Verkabelung von Audio- und Videosignalen konzipiert sind. Jeder Steckverbinder bietet eine F-Typ-Gewindeschnittstelle an beiden Enden, um Koaxialkabel schnell und mit einer stabilen mechanischen und elektrischen Verbindung zu verbinden. Das Design zielt auf Anwendungen ab, bei denen zuverlässige HF-Leistung und unkomplizierte Installation erforderlich sind, wie z. B. Kabelfernsehen, Satelliteninstallationen und Heimkino-AV-Verkabelung.

Vorteile

Diese F-Typ-Koaxial-Steckverbinder bieten gleichbleibende mechanische Haltekraft und elektrischen Kontakt für 75-Ohm-Koaxialsysteme. Das doppelendige Gewindeformat vereinfacht Inline-Verbindungen ohne Spezialwerkzeug, während die Metallkonstruktion robuste Haltbarkeit und Abschirmung gegen elektromagnetische Störungen unterstützt. Die Verpackung im Vierer-Set macht es bequem, mehrere Verbindungen herzustellen oder Ersatz für Wartung und Upgrades bereitzuhalten.

Geeignet für

• Verbinden von zwei Längen eines 75-Ω-Koaxialkabels in Heim-TV-Installationen
• Verlängern von Satelliten-Zuleitungskabeln oder Verbinden von Patchkabeln
• Verbinden von Koaxialsegmenten in Heimkino- oder AV-Rack-Aufbauten
• Vorübergehende oder dauerhafte Reparaturen beschädigter Koaxialkabelstrecken

Wichtige Spezifikationen

• Steckverbindertyp: F-Typ (Buchse-zu-Buchse-Gewindekupplung)
• Impedanzkompatibilität: 75-Ohm-Systeme
• Material: Metallgehäuse mit leitfähigen Kontaktflächen
• Packungsmenge: 4 Steckverbinder pro Packung
• Typische Anwendungen: Kabel-TV, Satellit, terrestrische Antennen und allgemeine AV-Verkabelung

Anwendung

Bereiten Sie die Koaxialkabelenden vor, indem Sie sie entsprechend Ihrem Kabeltyp abisolieren, um den Innenleiter und den Außenleiter freizulegen. Schrauben Sie jedes Kabelende auf die Gewindeschnittstellen des F-Typ-Steckverbinders, bis es fest sitzt, und stellen Sie sicher, dass der Innenleiter richtig sitzt, um elektrischen Kontakt herzustellen. Bei Inline-Verbindungen richten Sie die beiden Steckverbinderkörper aus und schrauben sie zusammen, bis sie sicher sind. Vermeiden Sie ein zu festes Anziehen, um Schäden am Kabeldielektrikum oder den Steckverbindergewinden zu vermeiden.

Empfehlungen

Für eine optimale Signalleistung verwenden Sie diese Steckverbinder mit ordnungsgemäß vorbereiteten 75-Ω-Koaxialkabeln und stellen Sie sicher, dass die Kontakte frei von Korrosion sind. Bei dauerhaften Außeninstallationen fügen Sie einen geeigneten Witterungsschutz hinzu, z. B. selbstverschweißendes Band oder Wetterschutzhauben, um vor Feuchtigkeit und Oxidation zu schützen. Überprüfen Sie regelmäßig die mechanische Unversehrtheit und Signalqualität bei Systemen, die Bewegungen oder Umwelteinflüssen ausgesetzt sind.
