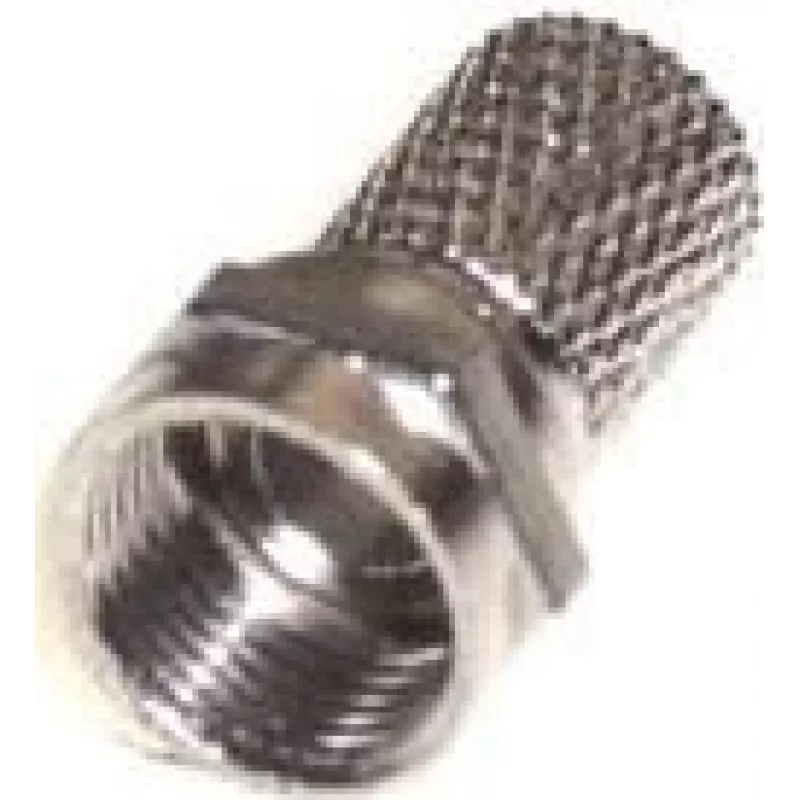

Koaxial-Steckverbinder F-Typ e+p F 0

Der e+p F 0 Koaxial-Steckverbinder ist ein F-Typ-Stecker, der in einer Blisterpackung mit 2 Stück geliefert wird. Er ist für den Einsatz mit Koaxialkabeln in Heimunterhaltungssystemen, Satellitenanlagen und anderen HF-Verbindungsanwendungen konzipiert. Die Kabelisolierung beträgt ca. 4,8 mm und der Außenmantel ca. 7,0 mm, was die Kompatibilität mit gängigen Koaxialkabelabmessungen ermöglicht.

Vorteile

Dieser Steckverbinder bietet eine standardmäßige F-Typ-Steckerschnittstelle für eine einfache Verbindung mit kompatiblen Buchsen. Die Zweierpackung bietet Ersatz- oder Doppelanschlüsse für die Signalführung, und die robuste Konstruktion unterstützt eine zuverlässige HF-Leistung für typische Verbraucher- und Installationsanwendungen.

Geeignet für

• Heimfernseher und Set-Top-Box-Anschlüsse
• Satelliten- und Antenneninstallationen
• Anschluss von Tunern, Receivern und Modulatoren

Technische Daten

• Typ: F-Typ-Stecker, Koaxial
• Packungsinhalt: 2 Stück (Blisterverpackung)
• Kabelisolierung (ca.): 4,8 mm
• Außenmanteldurchmesser (ca.): 7,0 mm
• Marke: e p
• MPN: 0001770000
• EAN: 4005298026042

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel und die Isolierung entsprechend den angegebenen Abmessungen abisolieren (Isolierung ca. 4,8 mm, Außenmantel ca. 7,0 mm). Schieben Sie den Steckverbinder so auf das vorbereitete Kabel, dass der Innenleiter in den Steckerstift greift und der Außenleiter Kontakt mit dem Steckverbinderkörper herstellt. Befestigen Sie den Steckverbinder entsprechend dem Steckverbindertyp (Aufsteck- oder Schraubtyp) und überprüfen Sie vor der Verwendung den festen mechanischen und elektrischen Sitz.

Empfehlungen

Verwenden Sie den Steckverbinder mit Kabeln, die den angegebenen Abmessungen entsprechen, um einen zuverlässigen Kontakt zu gewährleisten. Vermeiden Sie übermäßiges Biegen in der Nähe der Verbindungsstelle und überprüfen Sie die Anschlüsse auf guten mechanischen Sitz, um die Signalqualität zu erhalten.
