Koaxial-Steckverbinder BNC Microconnect BNC58M Chrom 7g

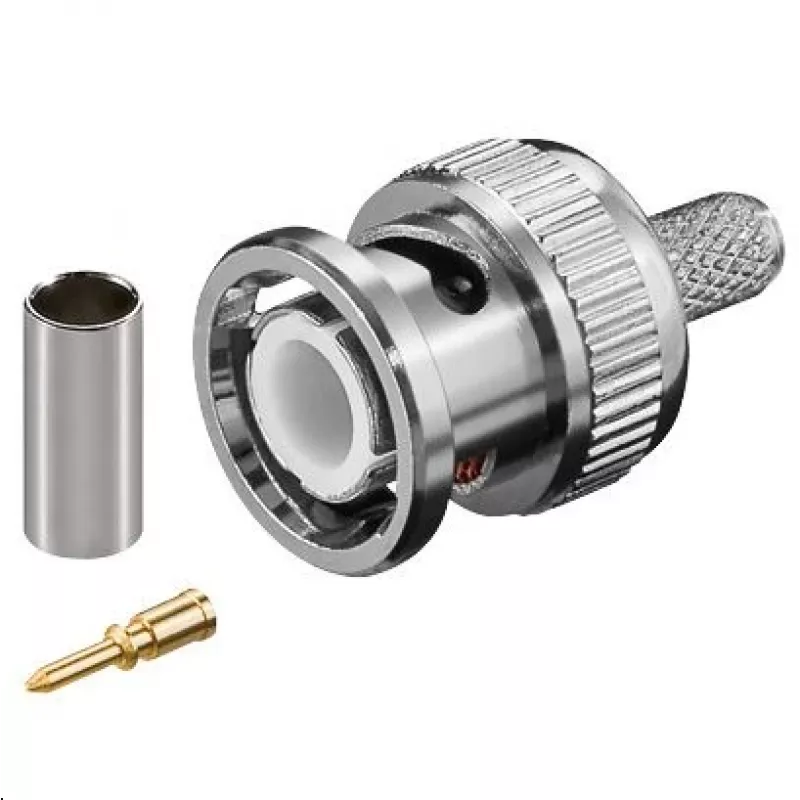

Der MicroConnect BNC58M ist ein BNC-Crimp-Stecker für RG58-Koaxialkabel. Er verfügt über eine Chromoberfläche und einen vergoldeten Mittelstift für zuverlässigen Signalkontakt. Kompakt und leicht mit ca. 7 g ist dieser Steckverbinder für den Abschluss und die Verbindung von Koaxialkabeln in Audio-, Video- und HF-Anwendungen vorgesehen.

Vorteile

Der BNC58M bietet eine Standard-BNC-Schnittstelle, die mit RG58-Kabeln und zugehörigen Geräten kompatibel ist. Die Verchromung sorgt für Korrosionsbeständigkeit, während der vergoldete Stift die Leitfähigkeit und die langfristige Kontaktleistung verbessert. Die geringe Größe und das niedrige Gewicht des Steckverbinders machen ihn praktisch für Installationen mit begrenztem Platz.

Geeignet für

• Abschluss von RG58-Koaxialkabeln
• Audio- und Videosignalverbindungen
• HF-Testgeräte und Laboraufbauten
• Broadcast- und CCTV-Installationen mit RG58

Wichtige Spezifikationen

• Typ: BNC-Crimp-Stecker
• Kompatibles Kabel: RG58
• Ausführung: Chrom
• Mittelstift: Vergoldet
• Gewicht: 7 g (ca.)
• Hersteller: MicroConnect
• MPN: BNC58M
• EAN: 5711045232756

Verwendung

Bereiten Sie das RG58-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum gemäß den empfohlenen Abmessungen des Steckverbinderherstellers abisolieren. Führen Sie das Kabel so in den BNC58M ein, dass der Innenleiter im vergoldeten Stift sitzt und das Geflecht Kontakt mit dem Steckverbinderkörper hat. Crimpen Sie den Steckverbinder mit der passenden Crimpzange für diesen BNC-Crimp-Stecker. Überprüfen Sie nach der Montage die mechanische Stabilität und die elektrische Durchgängigkeit.

Empfehlungen

Verwenden Sie ein kalibriertes Crimpwerkzeug, das für BNC-Crimp-Stecker dimensioniert ist, und stellen Sie sicher, dass die Kabelvorbereitung den erforderlichen Abisolierlängen des Steckverbinders entspricht. Vermeiden Sie übermäßige Kraft beim Crimpen, um Schäden am Mittelstift zu vermeiden und eine ordnungsgemäße Signalübertragung zu gewährleisten.
