Koaxial-Crimpstecker DELOCK TNC-Buchse für RG-59 mit Schrumpfschlauch

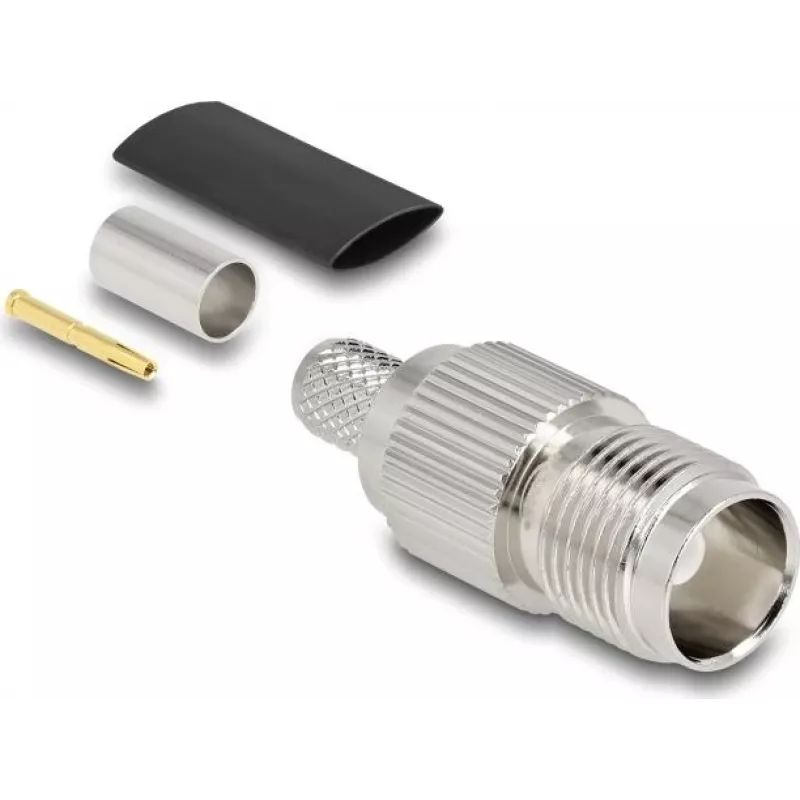

Der DELOCK TNC-Buchsen-Crimpstecker für RG-59 ist ein Präzisions-HF-Steckverbinder, der für die Crimpmontage auf RG‑59-Koaxialkabel ausgelegt ist. Er bietet eine sichere TNC-Buchsen-Schnittstelle zur Übertragung analoger Videosignale, CCTV-Signale und anderer niederfrequenter HF-Anwendungen, bei denen RG‑59-Kabel verwendet werden. Das Steckerset enthält einen Schrumpfschlauch zur Verbesserung der Isolierung und zur Zugentlastung am Kabelausgang, was dazu beiträgt, die Anschlussstelle vor Feuchtigkeit und mechanischer Beanspruchung zu schützen.

Vorteile

Dieser DELOCK TNC-Buchsen-Crimpstecker bietet einen stabilen elektrischen Kontakt und eine gleichbleibende Impedanzanpassung, die für RG‑59-Kabel geeignet ist, und reduziert so Signalverluste über die Verbindung. Die Crimpverbindung sorgt für eine mechanisch robuste Verbindung, die sich für wiederholte Installationszyklen eignet. Der mitgelieferte Schrumpfschlauch verbessert den Umweltschutz und erhöht die mechanische Zugentlastung am Kabelkern und Schirm, was zu einer längeren Lebensdauer der Verbindung beiträgt.

Geeignet für

Technische Daten

Anwendung

Bereiten Sie das RG‑59-Kabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die für den Steckverbinder empfohlenen Längen abisolieren. Schieben Sie den Schrumpfschlauch vor der Montage des Steckverbinders auf das Kabel. Führen Sie den Innenleiter in den Buchsenkontakt ein und positionieren Sie die Crimphülle über dem Geflecht. Verpressen Sie die Hülle und den Kontakt mit dem passenden Crimpwerkzeug und Gesenk für RG‑59, um eine sichere mechanische und elektrische Verbindung zu erreichen. Schieben Sie den Schrumpfschlauch über den verpressten Bereich und erwärmen Sie ihn gleichmäßig, bis sich der Schlauch an Kabel und Steckverbinder anlegt und eine abgedichtete Oberfläche bildet.

Empfehlungen

Verwenden Sie ein kalibriertes Crimpwerkzeug und das richtige Gesenk für RG‑59, um zuverlässige Crimpabmessungen und eine gleichbleibende Impedanz zu gewährleisten. Überprüfen Sie vor der endgültigen Installation die elektrische Durchgängigkeit und kontrollieren Sie die Crimp- und Schrumpfsiegelung auf Lücken oder lose Geflechtteile. Stellen Sie bei Außenanwendungen oder in feuchten Umgebungen sicher, dass der Schrumpfschlauch vollständig geschrumpft ist, und erwägen Sie bei Bedarf eine zusätzliche Abdichtung oder Schutzkappen, wenn eine langfristige Witterungsbeständigkeit erforderlich ist.
