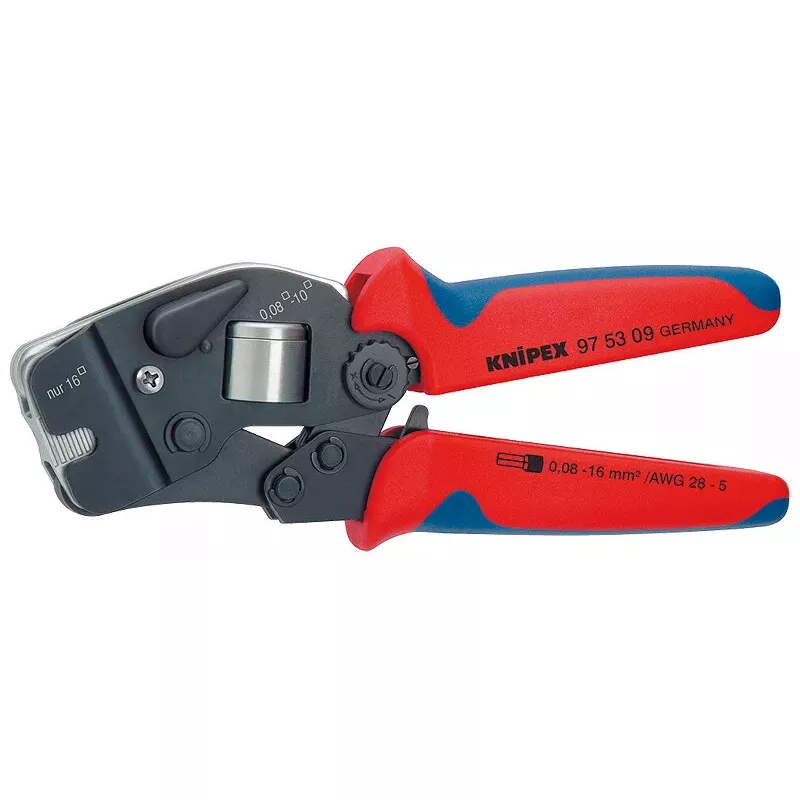

Knipex 97 53 09 Zange Stahlblau Rot 190mm 486g

Die Knipex 97 53 09 Zange ist ein kalibriertes, selbstjustierendes Crimpwerkzeug für Aderendhülsen nach DIN 46228 Teile 1 und 4. Hergestellt aus Chrom-Vanadium-Elektrostahl mit Ölhärtung, misst das Werkzeug 190 mm und wiegt 486 g. Es verfügt über eine Frontladung für Aderendhülsen, einen Kniehebel für effiziente Kraftübertragung und geringere Ermüdung des Bedieners sowie eine integrierte Sperre mit Selbstauslösemechanismus für wiederholbare, gleichmäßige Crimpungen.

Vorteile

Selbstjustierende Matrizen verhindern fehlerhafte Crimpungen, indem sie sich automatisch an die erforderliche Hülsengröße anpassen, und das Werkzeug passt für alle Doppeladerendhülsen innerhalb seines Anwendungsbereichs. Der Crimpdruck ist werkseitig präzise eingestellt und kann bei Bedarf nachjustiert werden. Die Kombination aus kalibriertem Druck, Kniehebelmechanik und einer leichten, ergonomischen Form sorgt für zuverlässige, ermüdungsarme Bedienung und dauerhaft hohe Crimpqualität.

Geeignet für

• Crimpen von Aderendhülsen nach DIN 46228 Teile 1 und 4
• Elektroinstallations- und Verdrahtungsarbeiten, die sichere Leiterabschlüsse erfordern
• Professionelle und Heimwerkeranwendungen, die wiederholbare, kalibrierte Crimpungen benötigen

Technische Daten

• Marke: Knipex
• Modell / MPN: 97 53 09
• Länge: 190 mm
• Gewicht: 486 g
• Material: Chrom-Vanadium-Elektrostahl, ölgehärtet
• Crimpnorm: DIN 46228 Teile 1 + 4
• Merkmale: Selbstjustierende Matrizen, Frontladung, integrierte Sperre (selbstauslösend), kalibrierter und nachjustierbarer Crimpdruck, Kniehebel

Anwendung

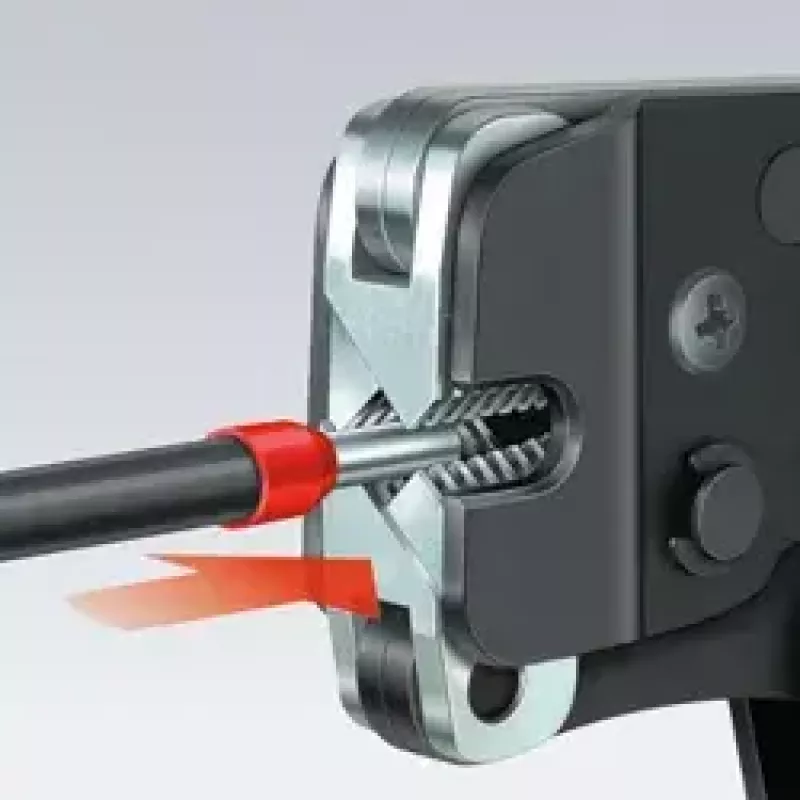

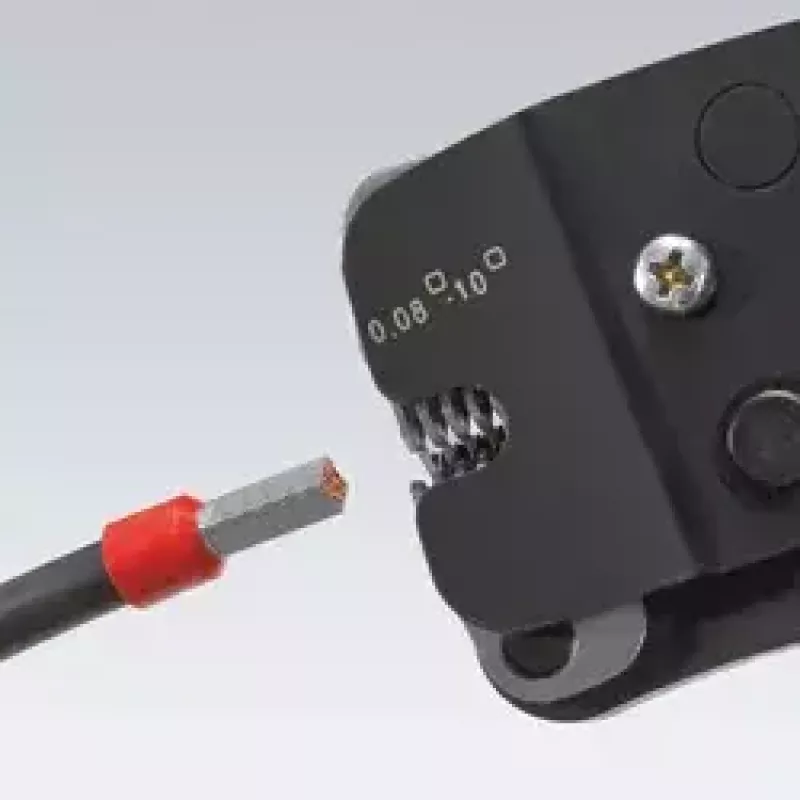

Führen Sie die passende Aderendhülse in die vordere Ladeöffnung ein. Positionieren Sie den Leiter in der Hülse und schließen Sie die Griffe fest, bis die integrierte Sperre auslöst, um eine vollständige kalibrierte Crimpung zu gewährleisten. Überprüfen Sie bei Bedarf die Crimpqualität und justieren Sie den kalibrierten Druck gemäß den Herstelleranweisungen nach. Bewahren Sie die Zange nach Gebrauch trocken und sauber auf, um die kalibrierte Einstellung und den Werkzeugzustand zu erhalten.

Empfehlungen

Verwenden Sie die Knipex 97 53 09 Zange nur für die angegebenen DIN 46228 Aderendhülsen und innerhalb des Anwendungsbereichs des Werkzeugs. Überprüfen Sie regelmäßig und kalibrieren Sie bei Bedarf den Crimpdruck nach, um gleichbleibende Ergebnisse zu erzielen. Vermeiden Sie den Einsatz des Werkzeugs an Materialien oder Hülsentypen, die nicht von der Norm abgedeckt sind.
