Klemmringverschraubung für Kupferrohre, Koolance NZL-CU06 – für 6 mm Außendurchmesser-Rohre auf G 1/4 Zoll BSPP, silber

Koolance NZL-CU06 ist eine Klemmringverschraubung, die dafür konstruiert ist, Kupferrohre mit 6 mm Außendurchmesser mit Komponenten zu verbinden, die über einen G 1/4" BSPP-Gewindeanschluss verfügen. Die silberne Verschraubung stellt eine abgedichtete, mechanische Verbindung her, die sich für geschlossene Flüssigkeitskühlsysteme und andere Fluidtransfereinheiten eignet, die Kupferrohre verwenden. Die Konstruktion soll eine kompakte Schnittstelle zwischen starren Kupferleitungen und standardmäßigen G 1/4" BSPP-Anschlüssen bieten und gleichzeitig das Risiko von Leckagen bei korrekter Installation minimieren.

Vorteile

Die Klemmringverschraubung bietet eine robuste Metallkonstruktion und eine silberne Oberfläche für Korrosionsbeständigkeit und ein einheitliches Erscheinungsbild. Sie ermöglicht eine abgedichtete Verbindung ohne Löten, was Installation und Wartung von Flüssigkeitskühlkreisläufen erleichtert. Das Bauteil ist speziell für Kupferrohre mit 6 mm Außendurchmesser und G 1/4" BSPP-Anschlüsse ausgelegt, was einen präzisen mechanischen Sitz gewährleistet und die Notwendigkeit von Adaptern oder zusätzlichen Dichtmitteln bei bestimmungsgemäßer Verwendung reduziert.

Geeignet für

• Verbinden von Kupferrohren mit 6 mm Außendurchmesser mit G 1/4" BSPP-Gewindeanschlüssen
• Geschlossene PC-Wasserkühlsysteme, die Kupferleitungen verwenden
• Kleine Fluidtransfereinheiten, bei denen eine kompakte, leckbeständige Metallverschraubung erforderlich ist
• Labor- oder Prototypenaufbauten, die Kupferrohre und BSPP-Anschlüsse verwenden

Wichtige Spezifikationen

• Kompatibler Rohraußendurchmesser: 6 mm
• Gewindeanschluss: G 1/4" BSPP
• Material: Metall-Klemmringverschraubung (silberne Oberfläche)
• Verbindungstyp: Klemmringgedichtete mechanische Verbindung für Kupferrohre
• Verwendungszweck: Flüssigkeitskühlung und allgemeiner Fluidtransfer mit Kupferrohren

Anwendung

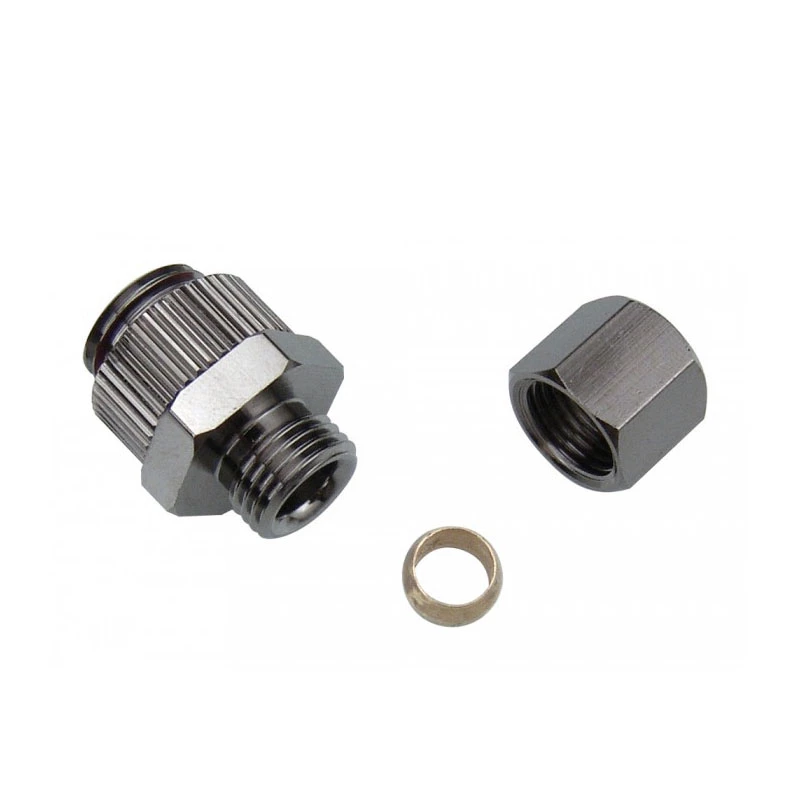

Schneiden Sie das Kupferrohr rechtwinklig ab und entgraten Sie die inneren und äußeren Kanten, um eine glatte Sitzfläche zu gewährleisten. Schieben Sie die Überwurfmutter und den Klemmring (falls mit der Verschraubung geliefert) auf das Rohr, stecken Sie das Rohr vollständig in den Verschraubungskörper bis zum Anschlag ein, ziehen Sie dann die Überwurfmutter auf den G 1/4" BSPP-Anschluss von Hand an und ziehen Sie sie mit einem Schraubenschlüssel auf das vom Hersteller empfohlene Drehmoment oder bis eine sichere, leckfreie Verbindung erreicht ist, fest. Überprüfen Sie die Verbindung unter Systemdruck und kontrollieren Sie sie auf Undichtigkeiten, bevor Sie die Einheit in den regulären Betrieb nehmen.

Empfehlungen

Verwenden Sie saubere, korrekt dimensionierte 6-mm-Kupferrohre und stellen Sie sicher, dass alle Gewinde frei von Verunreinigungen sind. Ziehen Sie die Verschraubung nicht über ein festes Anziehen mit dem Schraubenschlüssel hinaus an, um Beschädigungen des Klemmrings oder der Gewinde zu vermeiden. Führen Sie bei der Integration in Flüssigkeitskühlkreisläufe einen Druck- oder Lecktest mit gefülltem und über einen Zeitraum zirkulierendem Kreislauf durch, bevor Sie den normalen Betrieb wieder aufnehmen.
