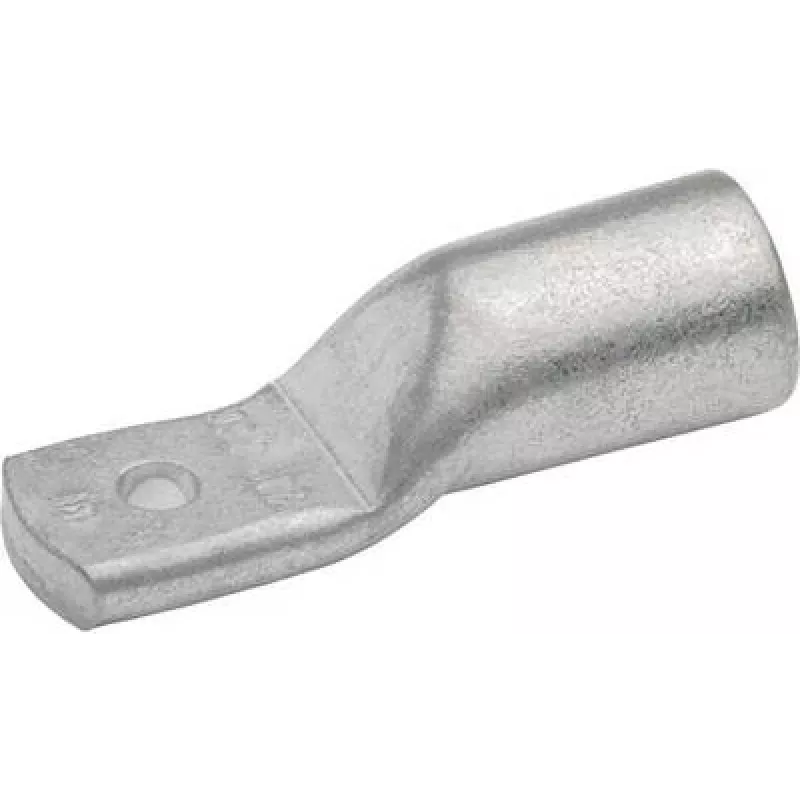

Klauke 7SG10 Rohrkabelschuh 70 mm² M10 (7SG10)

In der industriellen Schaltanlagen- und Schaltschrankmontage ist eine sichere und dauerhafte Verbindung für 70 mm² Kupferleiter unerlässlich. Der Klauke 7SG10 Rohrkabelschuh mit M10-Bohrloch wurde genau für diese Aufgabe entwickelt. Hergestellt aus Elektrolytkupfer und verzinnt für überlegene Korrosionsbeständigkeit, gewährleistet er eine zuverlässige Crimpverbindung, die anspruchsvollen Umgebungen standhält.

Wichtige Spezifikationen

• Kabelquerschnitt: 70 mm²
• Bohrlochdurchmesser: M10 (10 mm)
• Material: Elektrolytkupfer (E-Cu)
• Oberflächenbehandlung: Verzinnt
• Verbindungsmethode: Crimpen
• Normkonformität: DIN 46235
• Leiterkompatibilität: Kupfer, verseilt (fein- und mehrdrähtig)
• Hülsenausführung: Standard, rohrförmig
• Inspektionsloch: Ja
• Betriebstemperatur: -50°C bis +150°C
• Maximale Spannung: 1000 V (AC/DC)
• Gesamtlänge: 55 mm
• Flachbreite: 22 mm
• Hülsenaußendurchmesser: 14,5 mm
• Hülseninnendurchmesser: 11,5 mm
• Flachdicke: 3,5 mm

Warum dieses Produkt wählen

Der 7SG10 kombiniert hohe Leitfähigkeit mit hervorragendem Korrosionsschutz dank seiner Verzinnung. Die rohrförmige Hülsenkonstruktion gewährleistet eine gleichmäßige Crimpung für niedrigen Kontaktwiderstand und hohe mechanische Festigkeit. Das Inspektionsloch ermöglicht eine visuelle Überprüfung der ordnungsgemäßen Leitereinführung und reduziert Installationsfehler. Die Einhaltung der DIN 46235 garantiert Maßgenauigkeit und Zuverlässigkeit.

Ideale Anwendungsfälle

• Industrielle Elektroinstallationen
• Schaltanlagen- und Schaltschrankverdrahtung
• Maschinen- und Geräteanschlüsse
• Stromverteilungssysteme

Gut zu wissen

Für optimale Ergebnisse verwenden Sie ein geeignetes Crimpwerkzeug, das für 70 mm² Kupferkabelschuhe ausgelegt ist. Der Kabelschuh ist für fein- und mehrdrähtige Kupferleiter geeignet. Der weite Betriebstemperaturbereich macht ihn für Innen- und Außenanwendungen geeignet, sofern ein angemessener Umgebungsschutz berücksichtigt wird.
