Keystone-Modul DELOCK 86610 — flach, Edelstahl, RJ-45, 16,4×37,5×22 mm

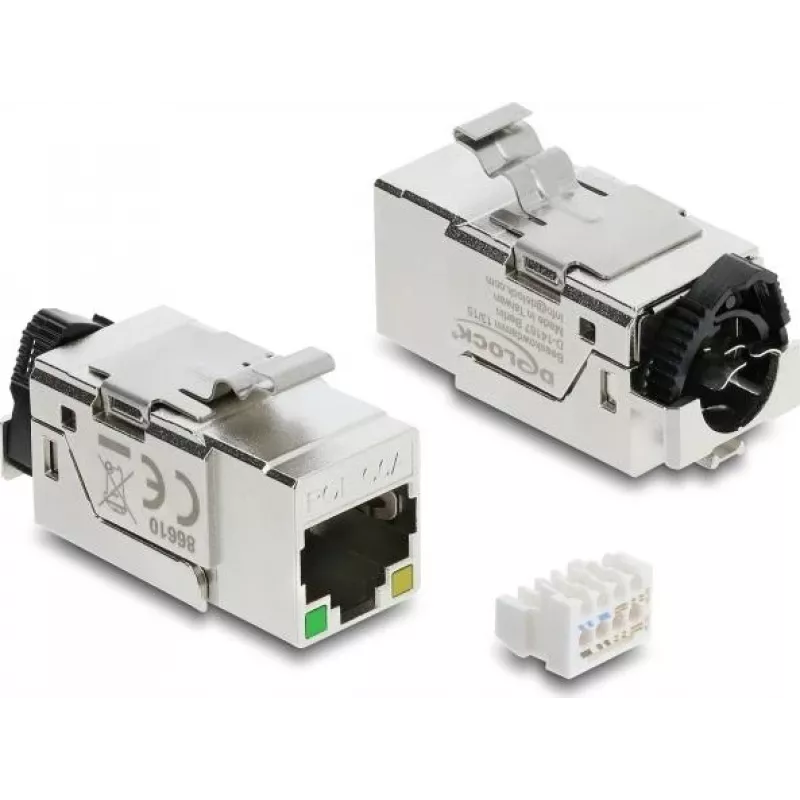

Das DELOCK 86610 ist ein flaches Edelstahl-Keystone-Modul mit RJ-45-Anschluss, Abmessungen 16,4 × 37,5 × 22 mm, zur Installation in Standard-Keystone-Wandplatten, Patchpanels oder Aufputzdosen. Das Modul bietet eine einzelne geschirmte Ethernet-Buchse nach Cat.6A und nimmt Twisted-Pair-Kabel über einen werkzeugfreien LSA-Anschluss auf. Integrierte PoE-Erkennungs-LEDs zeigen das Vorhandensein und den Typ der Power-over-Ethernet-Versorgung an, und ein rückseitiger Verriegelungsclip sichert das Netzwerkkabel ohne Kabelbinder.

Vorteile

Das Edelstahlgehäuse bietet robuste Schirmung und ein flaches Profil, das sich für kompakte Installationen eignet. Die Einhaltung der Cat.6A-Standards und die STP-Konstruktion unterstützen Hochfrequenz-Ethernet-Verbindungen und reduzieren elektromagnetische Störungen. Die werkzeugfreie LSA-Terminierung und der integrierte Kabelverriegelungsclip beschleunigen die Montage und Kabelbefestigung. Die integrierte PoE-Anzeige vereinfacht die Identifizierung von versorgten Ports in professionellen Netzwerkumgebungen.

Geeignet für

• Ethernet-Netzwerkanschlüsse in Büros und Datenschränken
• Keystone-Patchpanels und Wandanschlussdosen, die einen flachen Einsatz erfordern
• Installationen, die geschirmte (STP) Cat.6A-Leistung benötigen
• Situationen, in denen PoE-Vorhandensein und -Typ sichtbar sein müssen
• Umgebungen, in denen werkzeugfreie LSA-Terminierung und kabelbinderfreie Befestigung bevorzugt werden

Technische Daten

• Steckertyp: 1 × RJ45-Buchse (8P/8C)
• Terminierung: 1 × LSA werkzeugfrei
• Leistungsklasse: Cat.6A (geschirmt)
• Schirmung: STP (Metallgehäuse für verbesserten EMV-Schutz)
• Normenkonformität: ISO/IEC 11801 Edition 2.2, EN 50173-1, EN 60603-7-41, ANSI/TIA 568.2-D
• Pinbelegung: TIA-568A/B
• Abmessungen (B × T × H): 16,4 × 37,5 × 22 mm
• Montage: Snap-in-Keystone-Format für Standardplatten und Patchpanels
• PoE-Anzeige: integrierte LEDs zur Erkennung von Vorhandensein und Typ
• Kabelbefestigung: rückseitiger Verriegelungsclip (keine Kabelbinder erforderlich)

Anwendung

Schließen Sie das Twisted-Pair-Kabel gemäß der gewählten Pinbelegung TIA-568A oder TIA-568B an die LSA-Kontakte an. Stellen Sie sicher, dass der Kabelschirm ordnungsgemäß mit dem Modulgehäuse verbunden ist, um die durchgängige Schirmung zu gewährleisten. Rasten Sie das Modul in eine kompatible Keystone-Öffnung in einer Wandplatte, einem Patchpanel oder einer Aufputzdose ein, bis es einrastet. Schließen Sie das Netzwerk-Patchkabel an die RJ-45-Buchse an. Beobachten Sie die integrierten LEDs, um das Vorhandensein und den Typ von PoE zu überprüfen, sofern zutreffend.

Empfehlungen

Verwenden Sie für optimale Leistung geschirmte Twisted-Pair-Kabel (STP) der Klasse Cat.6A und halten Sie die korrekte Schirmkontinuität zwischen Kabel und Modul aufrecht. Überprüfen Sie die Pinbelegungskonsistenz in der gesamten Installation, um Verbindungsprobleme zu vermeiden. Vermeiden Sie während der Installation übermäßiges Biegen des Kabels am Terminierungspunkt und stellen Sie sicher, dass der Verriegelungsclip den Kabelmantel sichert, um Zugbelastungen auf die Kontakte zu verhindern.
