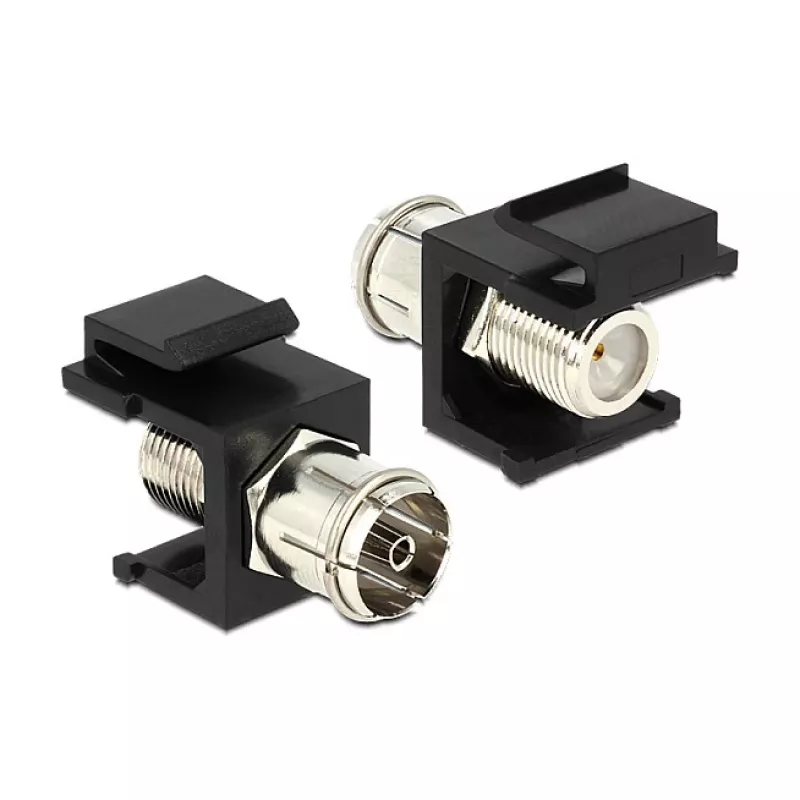

Keystone-Modul DeLOCK 86352

Das DeLOCK 86352 Keystone-Modul bietet eine kompakte Schnittstelle zum Anschluss von koaxialen Antennenkabeln mit F-Stecker und IEC-Buchse. Es ist für Standard-Keystone-Öffnungen ausgelegt und ermöglicht die Einrastmontage in Keystone-Patchpanels, Anschlussdosen oder Aufputzgehäuse. Das Modul misst 27,8 mm in der Breite, 16,3 mm in der Tiefe und 22,3 mm in der Höhe und ist in Schwarz und Silber ausgeführt.

Vorteile

Das Modul ermöglicht eine direkte Verbindung zwischen koaxialen F- und IEC-Kabeln ohne zusätzliche Adapter und spart dank seines kompakten Keystone-Formats Platz. Seine standardisierten Abmessungen gewährleisten die Kompatibilität mit gängigen Keystone-Panels und -Anschlussdosen, während die Metall-/Kunststoffkonstruktion eine stabile und zuverlässige Signalverbindung für die Montage in strukturierten Verkabelungsinstallationen bietet.

Geeignet für

• Anschluss von Antennen- oder TV-Koaxialkabeln mit F-Stecker an Geräte oder Dosen mit IEC-Eingang
• Installation in Keystone-Patchpanels und Wandanschlussdosen
• Verwendung in Aufputzgehäusen und kleinen Verteilergehäusen

Wichtige Spezifikationen

• Modell: DeLOCK 86352
• Anschlüsse: IEC und F
• Abmessungen: 27,8 mm (B) × 16,3 mm (T) × 22,3 mm (H)
• Farbe: Schwarz, Silber
• Kategorie: Kabelschnittstellen- und Gender-Adapter

Anwendung

Setzen Sie das Modul in eine kompatible Keystone-Öffnung ein, bis es einrastet. Schrauben Sie das koaxiale F-Steckerkabel auf die F-Buchse und schließen Sie das IEC-Kabel oder -Gerät an den IEC-Anschluss an. Achten Sie darauf, dass die Verbindungen handfest angezogen und in einer stabilen Platte oder einem Gehäuse montiert sind, um Zugbelastungen auf die Anschlüsse zu vermeiden.

Empfehlungen

Für optimale Leistung installieren Sie das Modul in Keystone-kompatiblen Panels oder Anschlussdosen und vermeiden Sie übermäßiges Biegen der Koaxialkabel in der Nähe des Steckers. Stellen Sie sicher, dass die Stecker mit den verwendeten Kabeltypen kompatibel sind, und ziehen Sie die Verbindungen sicher, aber ohne zu hohes Drehmoment an.
