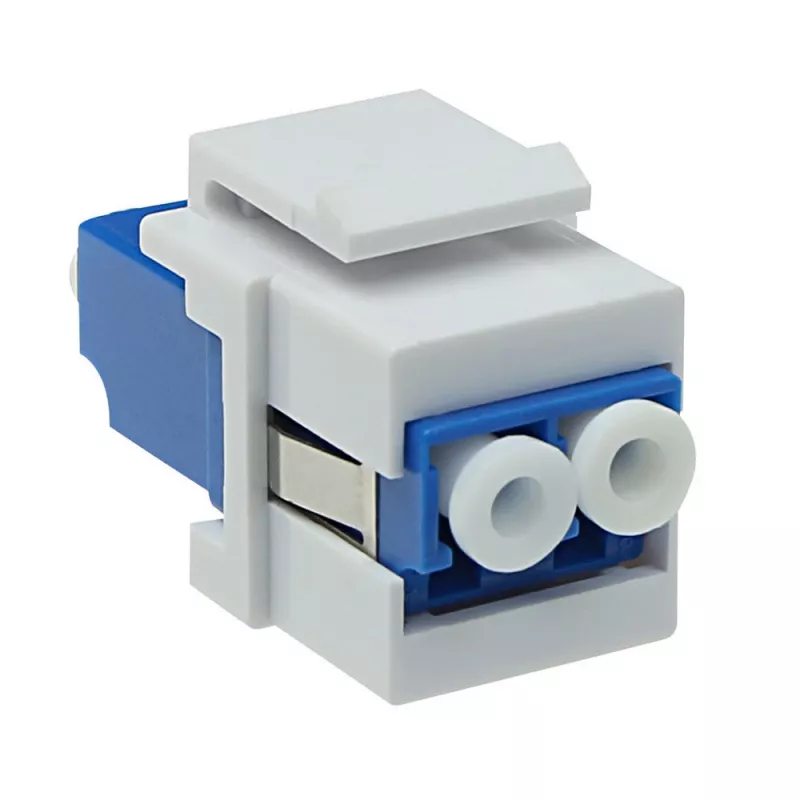

Keystone-Kupplung LC Duplex MM/SM ACT TD4101

Die ACT Keystone-Kupplung LC Duplex MM/SM TD4101 bietet eine kompakte, panelmontierbare Schnittstelle für LC-Duplex-Glasfaserverbindungen. Ihr flaches Keystone-Format und die blau/weiße Ausführung ermöglichen eine ordentliche Installation in Patchpanels, Wandplatten und Gehäusen. Die Kupplung nimmt LC-Duplex-Stecker auf und unterstützt sowohl Multimode- als auch Singlemode-LC-Abschlüsse, was die Integration in gemischte Glasfaserinfrastrukturen ermöglicht und gleichzeitig eine zuverlässige optische Ausrichtung und geringe Einfügedämpfung gewährleistet.

Vorteile

Das Keystone-Design ermöglicht eine werkzeuglose Einrastmontage in kompatible Gehäuse und Blenden, was die Montagezeit verkürzt. LC-Duplex-Ports bieten eine hohe Anschlussdichte mit präziser Ferrulenausrichtung zur Minimierung von Signalverlusten. Das flache Profil spart Platz in Racks und Anschlussdosen, und das robuste Gehäuse sorgt für einen stabilen mechanischen Halt bei wiederholtem Einstecken und Entfernen. Die Farbcodierung erleichtert die Identifizierung des Steckertyps und des Fasermodus.

Geeignet für

Technische Daten

Verwendung

Installieren Sie die Keystone-Kupplung, indem Sie sie in eine kompatible Keystone-Öffnung in einem Panel oder einer Wandplatte drücken, bis sie einrastet. Stecken Sie LC-Duplex-Stecker von Patchkabeln in die Ports, bis ein hörbares Klicken den sicheren Sitz anzeigt. Stellen Sie sicher, dass die Glasfaserstecker vor dem Anschließen sauber sind, um Verschmutzungen zu vermeiden, die die optische Leistung beeinträchtigen könnten. Zum Entfernen drücken Sie die Lasche und ziehen Sie die Kupplung oder den Stecker gerade heraus, um benachbarte Ports nicht zu stören.

Empfehlungen

Verwenden Sie vor dem Verbinden der Stecker ein Glasfaser-Inspektionsmikroskop und fusselfreie Tücher mit einer zugelassenen Reinigungslösung. Kombinieren Sie Multimode-Fasern mit Multimode-Geräten und Singlemode-Fasern mit Singlemode-Geräten, um die erwarteten Übertragungseigenschaften zu erhalten. Bewahren Sie unbenutzte Kupplungen und Kabel mit Schutzkappen oder -abdeckungen auf, um das Eindringen von Staub zu verhindern, wenn sie nicht in Betrieb sind.
