Kabelverbinder RJ45 EFB Elektronik 37673.1-100

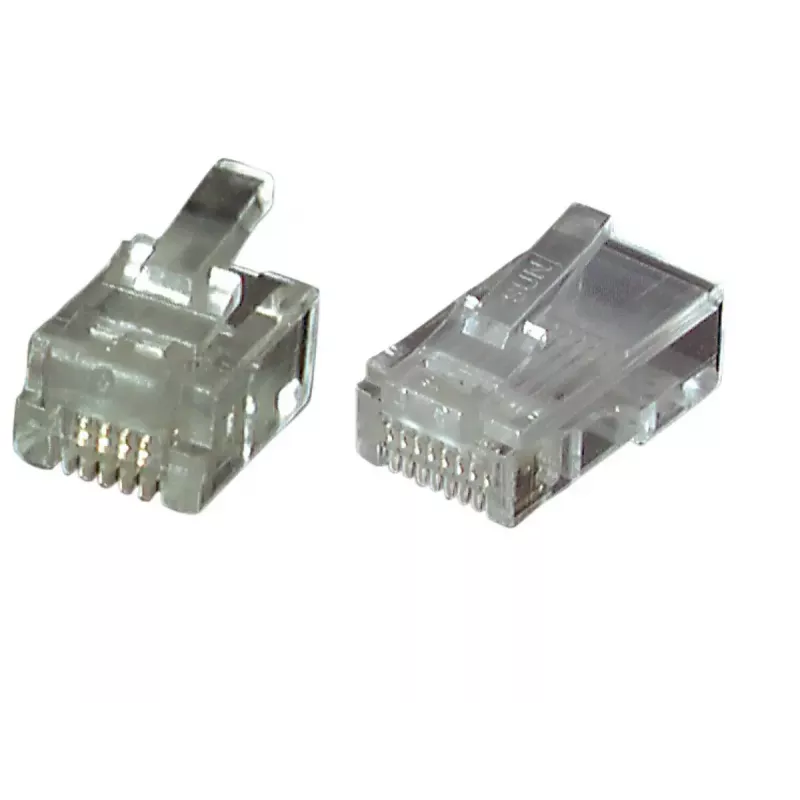

Der EFB Elektronik 37673.1-100 ist ein transparenter modularer RJ45-Steckverbinder für Flachkabel, erhältlich in Packungen zu je 100 Stück. Es handelt sich um einen ungeschirmten 8P4C-Stecker, der für die zuverlässige Herstellung männlicher Abschlüsse in Netzwerk- und Telekommunikationsverkabelungen entwickelt wurde. Das durchsichtige Gehäuse ermöglicht die visuelle Kontrolle der Leiterplatzierung und des korrekten Crimpens.

Vorteile

Transparentes Gehäuse für einfache Leiterausrichtung und Inspektion. Wird in einer Packung mit 100 Stück geliefert, um mehrere Abschlüsse zu unterstützen. Für Flachkabel entwickelt und bietet passgenauen Sitz und stabilen Kontakt. Ungeschirmte Konstruktion, geeignet für Standard-Netzwerkumgebungen mit niedrigem EMI. Kompatibel mit gängigen RJ-Crimpwerkzeugen (siehe geeignete Werkzeuge unten).

Geeignet für

• Herstellung männlicher RJ45-Abschlüsse an Flachtelefon- oder Netzwerkkabeln
• Reparaturen und kleine Installationsprojekte
• Prototyping und Laboranwendungen, bei denen eine schnelle visuelle Überprüfung erforderlich ist

Technische Daten

• Marke: EFB Elektronik
• Modell / MPN: 37673.1-100
• EAN: 4049759134655
• Typ: Modularer Steckverbinder RJ45, ungeschirmt
• Kontakte: 8P4C
• Kabeltyp: Flachkabel
• Menge pro Packung: 100 Stück

Verwendung

Das Flachkabel auf die erforderliche Länge abisolieren, die einzelnen Leiter entsprechend der korrekten Pinbelegung ausrichten und vollständig in den RJ45-Steckverbinder einführen, bis die Leiterenden im vorderen Teil des Gehäuses sichtbar sind. Den Steckverbinder in ein geeignetes Crimpwerkzeug einsetzen und einen einzigen Crimpvorgang ausführen, um die Kontakte und die Zugentlastung zu fixieren. Die Verbindung visuell durch das transparente Gehäuse prüfen und bei Bedarf die Durchgängigkeit mit einem Kabeltester messen.

Empfehlungen

Verwenden Sie kompatible Crimpwerkzeuge: Art.-Nr. E-MUC410 für RJ10/RJ11/RJ12/RJ45 und Art.-Nr. 39945.2 für RJ69. Für zuverlässige Ergebnisse stellen Sie sicher, dass die Leiter vor dem Crimpen gerade und vollständig eingeführt sind, und verwenden Sie nach dem Abschluss einen geeigneten Kabeltester.
