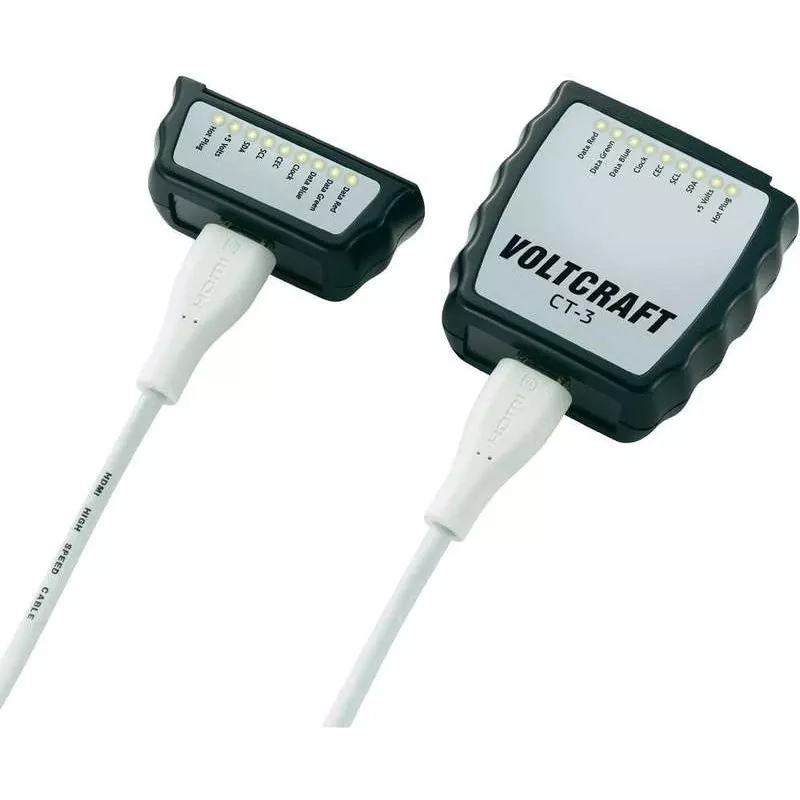

Kabeltester Voltcraft CT-3 für HDMI Typ A (HDMI 1.0 / 1.1 Kompatibilität)

Der Voltcraft CT-3 für HDMI Typ A ist ein kompakter Kabeltester, der die Leitungsdurchgängigkeit und die Pinbelegung von HDMI-Typ-A-Kabeln überprüft, die mit den Standards HDMI 1.0 und 1.1 kompatibel sind. Er wurde entwickelt, um Technikern, Installateuren und AV-Fachleuten bei der Überprüfung der Signalleitungen, der Erkennung von Unterbrechungen, Kurzschlüssen und falsch verdrahteten Pins in HDMI-Kabeln zu helfen. Die tragbare Größe des Geräts macht es praktisch für die Fehlersuche vor Ort, die Überprüfung der Einrichtung und die routinemäßige Wartung von Anzeige- und AV-Verbindungen.

Vorteile

Der Tester liefert klares Bestanden/Nicht bestanden-Feedback für jeden Kontakt im HDMI-Typ-A-Stecker und erkennt schnell häufige Verdrahtungsfehler, ohne dass eine komplexe Einrichtung erforderlich ist. Seine Kompatibilität mit älteren HDMI-1.0/1.1-Verdrahtungsschemata stellt eine korrekte Überprüfung sicher, wenn ältere Geräte verwendet werden. Das kompakte Gehäuse und die einfache Bedienung reduzieren die Testzeit und ermöglichen es Technikern, das Gerät problemlos zwischen den Einsätzen mitzuführen.

Geeignet für

• AV-Installateure und Integratoren, die die HDMI-Kabelverkabelung während der Installation überprüfen
• Servicetechniker, die HDMI-Signalprobleme zwischen Quellen und Anzeigen beheben
• Wartungsteams, die routinemäßige Überprüfungen an HDMI-Verkabelungen in Konferenzräumen oder Heimkinos durchführen
• Händler und Wiederverkäufer, die die Kabelintegrität vor dem Verkauf prüfen

Wichtige Spezifikationen

• Getesteter Steckertyp: HDMI Typ A
• HDMI-Kompatibilität: HDMI 1.0 und HDMI 1.1 Verdrahtungsschemata
• Funktionen: Durchgangsprüfung und Überprüfung der Pinbelegung
• Fehlererkennung: Anzeige von Unterbrechung, Kurzschluss und falscher Verdrahtung
• Formfaktor: Kompaktes, handliches Design für Portabilität

Gebrauchsanweisung

Verbinden Sie ein Ende des HDMI-Kabels mit dem Hauptgerät und das andere Ende mit dem entfernten Abschlusswiderstand. Schalten Sie den Tester gemäß den Anweisungen des Herstellers ein und starten Sie den Test über die Steuerung des Geräts. Beobachten Sie die Anzeigen, um die Durchgängigkeit und die korrekte Pinzuordnung zu bestimmen; das Gerät zeigt offene, kurzgeschlossene oder falsch verdrahtete Pins an. Interpretieren Sie das Anzeigemuster gemäß dem Referenzhandbuch des Testers, um den spezifischen Fehler zu lokalisieren, und entscheiden Sie, ob eine Reparatur oder ein Austausch des Kabels erforderlich ist.

Empfehlungen

Verwenden Sie den Voltcraft CT-3 in trockener Umgebung und vermeiden Sie es, die Kontakte Staub oder Feuchtigkeit auszusetzen. Stellen Sie zuverlässige Ergebnisse sicher, indem Sie vor dem Testen beide Steckerenden vollständig einstecken und frei von Verschmutzungen halten. Überprüfen Sie bei der Arbeit mit älteren HDMI-Geräten, ob die Kabelverdrahtung den HDMI-1.0/1.1-Konventionen entspricht. Bewahren Sie den Tester bei Nichtgebrauch in einer Schutzhülle auf, um mechanische Schäden zu verhindern.
