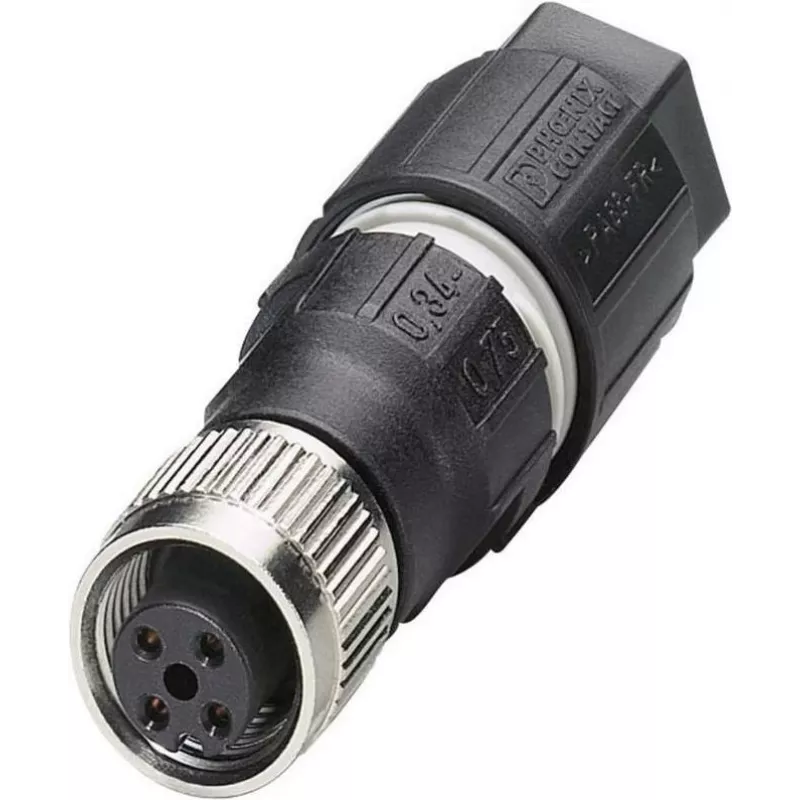

Kabelsteckverbinder PHOENIX-CONTACT 1641772 M12 4-polig gerade Sensorsteckverbinder

Der PHOENIX-CONTACT 1641772 ist ein gerader M12-Kabelsteckverbinder mit 4 Polen, der für Sensor- und Aktoranschlüsse in der Industrieautomation entwickelt wurde. Der Steckverbinder bietet eine standardisierte A-kodierte 4-polige M12-Schnittstelle und unterstützt zuverlässige Signal- und Leistungsübertragung für kompakte Feldgeräte. Es handelt sich um eine gerade Buchsenversion, die für den universellen Einsatz vorgesehen ist, wenn eine langlebige, platzsparende Verbindung erforderlich ist.

Vorteile

Der PHOENIX-CONTACT 1641772 bietet eine Schneidklemmverbindung, die eine zeitsparende Montage ohne Abisolieren einzelner Adern ermöglicht und die Installationszeit reduziert. Sein Design unterstützt die Vor-Ort-Montage für flexible Verdrahtung und sein Rändel aus Zinkdruckguss, vernickelt, sorgt für mechanische Robustheit. Der Steckverbinder ist aufgrund eines hohen Schutzgrades für den sicheren Einsatz im Feld geeignet und deckt eine Reihe von Außenkabeldurchmessern ab.

Geeignet für

• Verdrahtung von Sensoren und Aktoren in der Fabrikautomation
• Anschluss kleiner Feldgeräte, die eine 4-polige M12-A-kodierte Schnittstelle benötigen
• Vor-Ort-Kabelkonfektionierung, bei der eine schnelle Schneidklemmterminierung bevorzugt wird
• Umgebungen, die kompakte, gerade M12-Verbindungen mit robustem Metallgehäuse erfordern

Wann er möglicherweise nicht geeignet ist

Dieser gerade 4-polige M12-Steckverbinder ist für A-kodierte Sensor-/Aktoranwendungen vorgesehen und möglicherweise nicht geeignet, wenn andere Polzahlen, Kodierungen oder gewinkelte Verbindungen erforderlich sind. Er ist nicht dazu bestimmt, mehradrige Verbindungslösungen zu ersetzen oder als Ersatz für Steckverbinder zu dienen, die für explosionsgefährdete Bereiche zertifiziert sind, es sei denn, diese Zertifizierungen liegen ausdrücklich vor.

Wichtige Spezifikationen

• Steckverbindertyp: M12 gerade Buchse, A-kodiert, 4-polig
• Anschlussart: Schneidklemmverbindung (IDC)
• Gehäuse-Rändelmaterial: Zinkdruckguss, vernickelt
• Außenkabeldurchmesserbereich: 4 mm bis 8 mm
• Anwendung: Sensor-/Aktorsteckverbinder zur Signal- und Leistungsübertragung

Verwendung

Bereiten Sie das Kabel vor, indem Sie sicherstellen, dass der Außenmantel dem angegebenen Außendurchmesserbereich entspricht. Verwenden Sie die Schneidklemmterminierung: Führen Sie die Adern entsprechend der M12-Pinbelegung in die vorgesehenen IDC-Kontakte ein und sichern Sie das Gehäuse. Ziehen Sie den Steckverbinder nach Bedarf fest, um den angegebenen Schutzgrad für den Feldeinsatz zu erreichen. Befolgen Sie die üblichen Installationspraktiken für A-kodierte M12-Steckverbinder und überprüfen Sie nach der Montage die elektrische Durchgängigkeit und Polarität.

Was vor dem Kauf zu beachten ist

• Stellen Sie sicher, dass eine 4-polige M12-A-kodierte gerade Buchse zu Ihrer Geräte-Pinbelegung und den mechanischen Platzverhältnissen passt
• Stellen Sie sicher, dass der Kabelaußendurchmesser im Bereich von 4–8 mm liegt, um eine ordnungsgemäße Abdichtung und Zugentlastung zu gewährleisten
• Überprüfen Sie, ob die Schneidklemmterminierung für Ihren Verdrahtungsprozess und die Leitertypen akzeptabel ist
• Stellen Sie sicher, dass alle für Ihre Anwendung erforderlichen Umwelt- oder Sicherheitszertifizierungen erfüllt sind

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb kompatible A-kodierte M12-Gegenstecker und befolgen Sie die Anweisungen des Herstellers zu Drehmoment und Abdichtung. Testen Sie nach der Montage die Verbindungen auf Durchgängigkeit und mechanischen Halt, bevor Sie das Gerät im Feld einsetzen.
