Kabelschutzschlauch DELOCK 19029, Polyester, orange, Betriebstemperatur -40–150 °C, Länge 1000 mm

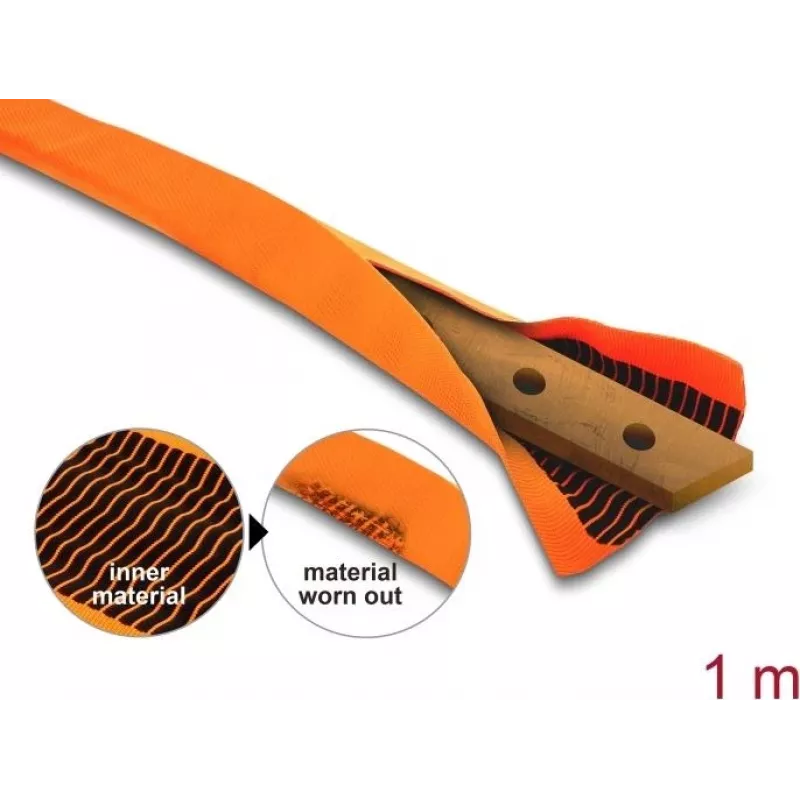

Delock 19029 ist ein flacher, doppellagiger Kabelschutzschlauch, der Kabel und Hochspannungs-Kupferschienen vor Abrieb und mechanischen Beschädigungen schützt. Aus Polyester gefertigt und in leuchtendem Orange ausgeführt, vereint der Schlauch zuverlässigen Schutz mit Flexibilität und kompakten Abmessungen (40 x 16 mm) für eine platzsparende Kabelführung. Eine integrierte Verschleißanzeige signalisiert, wenn der Schlauch durchgescheuert ist und überprüft oder ausgetauscht werden muss.

Vorteile

Die doppellagige Konstruktion erhöht die mechanische Festigkeit bei gleichzeitiger Flexibilität für eine einfache Installation. Die leuchtend orange Farbe verbessert die Sichtbarkeit bei Inspektionen und Wartungen. Eine integrierte Verschleißwarnung ermöglicht es, starken Abrieb frühzeitig zu erkennen und den Schlauch auszutauschen, bevor das darunterliegende Kabel freigelegt wird. Der Schlauch ist beständig gegen hohe Temperaturen, Schlag und Abrieb und erfüllt anerkannte Prüfnormen für Entflammbarkeit und Alterung unter Umwelteinflüssen.

Geeignet für

• Schutz von elektrischen Kabeln in Fahrzeugen, Maschinen und Industrieanlagen
• Abdeckung von Hochspannungs-Kupferschienen zur Vermeidung von Abrieb und Kurzschlüssen
• Anwendungen, die eine sichtbare Kabelkennzeichnung für Sicherheit oder Wartung erfordern
• Platzsparende Kabelführung, bei der ein flaches Profil (40 x 16 mm) vorteilhaft ist

Wann er möglicherweise nicht geeignet ist

Dieser Schlauch ist nicht als alleinige Isolierung für spannungsführende Leiter vorgesehen; er ist eine Schutzabdeckung und sollte bei Bedarf zusammen mit geeigneten elektrischen Isoliermaßnahmen verwendet werden. Er ist möglicherweise nicht geeignet, wenn die kontinuierliche mechanische Belastung die validierten Abrieb- oder Schlaggrenzen überschreitet oder wenn eine zusätzliche chemische Beständigkeit über die Eigenschaften von Polyester hinaus erforderlich ist.

Technische Hauptspezifikationen

• Material: Polyester
• Farbe: Orange (leuchtend) mit kontrastierender Verschleißanzeige
• Querschnitt (flach): 40 x 16 mm
• Länge: 1000 mm
• Betriebstemperaturbereich: -40 °C bis 150 °C
• Wärmebeständigkeit: geprüft nach SAE J2192, 150 °C / 3000 h ohne Risse oder Versprödung
• Schlagfestigkeit: LV312-3, ≥ Klasse E, 50 J
• Abriebfestigkeit: ISO 6722-1 > 500.000 Zyklen; SAE ARP1536B > 1.000.000 Zyklen
• Entflammbarkeit: UL 94 V0
• Feuchtigkeits- und Temperaturalterung: LV312, 85 °C / 85 % rF, 1000 h ohne Versprödung

Verwendung

Schieben Sie den Schlauch über die gesamte Länge über das Kabel oder die Schiene. Bei Schienen oder Mehrfachkabelsträngen positionieren Sie die flache Seite entsprechend dem verfügbaren Platz und sichern Sie die Schlauchenden nach Bedarf mit geeigneten Schellen oder hitzebeständigen Kabelbindern. Überprüfen Sie den Schlauch regelmäßig auf Verschleiß; wenn die orangefarbene Schicht oder die integrierte Verschleißanzeige sichtbar wird, überprüfen Sie das darunterliegende Kabel und tauschen Sie den Schlauch bei Bedarf aus, um den Schutz aufrechtzuerhalten.

Vor dem Kauf zu beachten

• Stellen Sie sicher, dass der flache Querschnitt von 40 x 16 mm für das Kabelbündel oder die Schiene ausreichend Platz bietet
• Überprüfen Sie, ob der Betriebstemperaturbereich (-40 °C bis 150 °C) für die vorgesehene Umgebung geeignet ist
• Bewerten Sie, ob die chemische Kompatibilität von Polyester für die Exposition gegenüber Ölen, Kraftstoffen oder Lösungsmitteln ausreicht
• Entscheiden Sie, ob eine Länge von 1000 mm angemessen ist oder ob mehrere Längen/Stücke erforderlich sind

Empfehlungen

Installieren Sie den Schlauch so, dass die Verschleißanzeige für Sichtkontrollen nach außen zeigt. Tauschen Sie den Schlauch umgehend aus, wenn die Anzeige Verschleiß anzeigt, um eine Freilegung der darunterliegenden Leiter zu vermeiden. Verwenden Sie zusätzliche Isolierungs- oder Schutzmaßnahmen, wenn eine elektrische Isolierung oder eine höhere chemische Beständigkeit erforderlich ist.
